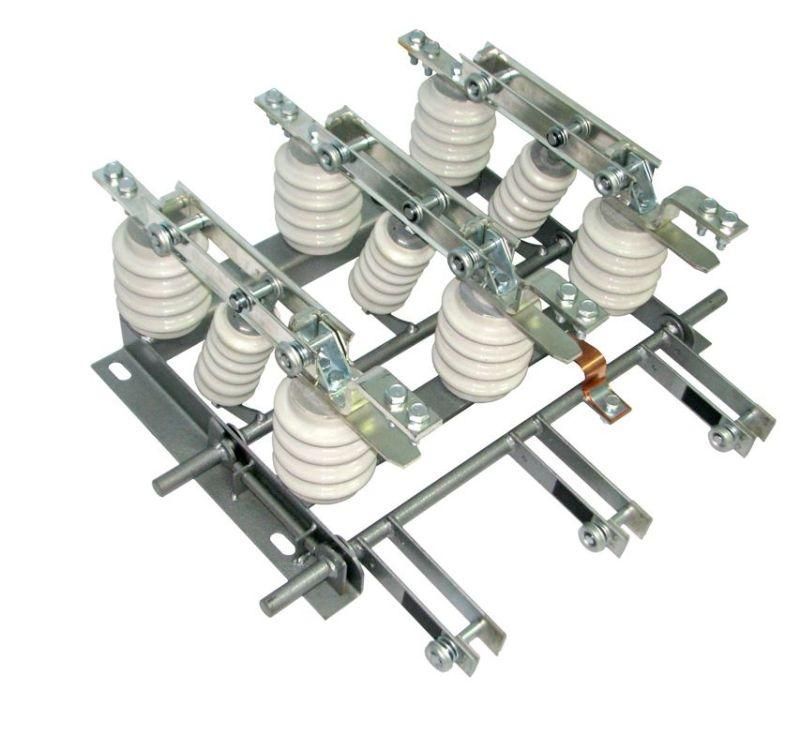

Разъединитель РВЗ-10/630-II УХЛ3 с приводом ПР-10 EKF Stingray | rvz-10-630-IIz

Разъединитель РВЗ-10/630-II УХЛ3 с приводом ПР-10 Stingray EKF предназначен для создания видимого разрыва в электрических цепях высокого напряжения без нагрузки. Этот аппарат используется в распределительных устройствах 10 кВ с изолированной нейтралью, особенно там, где требуется безопасная изоляция и надёжное механическое управление. Бренд EKF и артикул rvz-10-630-iiz указывают на серию Stingray - проверенную линейку оборудования для промышленных энергообъектов.

Назначение и область применения

Разъединитель РВЗ-10/630-II УХЛ3 применяется исключительно для отключения электрической цепи при отсутствии тока нагрузки - то есть после отключения выключателя или автоматического рубильника. Он создаёт физический, визуально контролируемый разрыв, необходимый для проведения ремонтных работ, обслуживания или перевода участка сети в режим безопасности.

Подходит для установки внутри помещений: подстанций, КРУ, комплектных трансформаторных пунктов. Часто встречается в сетях промышленных предприятий, ЖКХ, транспорта и энергетических объектах с напряжением 10 кВ.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который может проходить через контакты без перегрева;
• Номинальное напряжение: 10 кВ - класс напряжения, для которого рассчитана изоляция и зазор между контактами;
• Количество полюсов: 3 - три отдельных размыкаемых цепи, соответствуют трём фазам сети;
• Изоляционный материал: фарфор - устойчив к внешним воздействиям, не горюч, сохраняет прочность при температурных колебаниях;
• Тип привода: механический - оперирование осуществляется вручную рычагом или штангой, без электроэнергии;
• Степень защиты окружающей среды: УХЛ3 - предназначено для эксплуатации в помещениях с умеренным климатом, допускаются температуры от −40 C до +40 C и повышенная влажность;
• Гарантийный срок: 36 месяцев - со дня ввода в эксплуатацию.

Совместимость и монтаж

Разъединитель РВЗ-10/630-II УХЛ3 монтируется на опорную раму или жесткую металлическую платформу внутри закрытых распределительных устройств. Привод ПР-10 имеет стандартные крепления и совместим с типовыми рычажными механизмами управления.

Не требует подключения к электросети - работает исключительно за счёт механического усилия оператора. Для безопасного монтажа необходимо соблюдать минимальные расстояния до заземлённых элементов и других фаз (по нормам ПУЭ).

Посадочные размеры и крепёжные отверстия соответствуют стандартным требованиям для оборудования серии Stingray EKF. Перед установкой проверьте соответствие габаритов и положения выводов с проектом.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52598-2018 и ГОСТ 1516.1–89 для разъединителей переменного тока до 10 кВ. Конструкция обеспечивает электробезопасность при работе в условиях изолированной нейтрали.

Фарфоровая изоляция снижает риск пробоя даже при наличии загрязнений или конденсата. Механический привод исключает случайное включение при аварийном восстановлении питания - важное условие для безопасности персонала.

Преимущества

• Высокая долговечность благодаря фарфоровой изоляции - не теряет свойств при длительной эксплуатации;
• Простота и надёжность механического привода - не нуждается в питании, не ломается при скачках напряжения;
• Чётко выраженный визуальный разрыв - позволяет сразу определить, отключена ли цепь;
• Серия Stingray EKF - стандартизованные решения, легко заменяемые и сервисно поддерживаемые;
• Гарантия 3 года - свидетельство качества сборки и материалов.

Ограничения применения

• Нельзя использовать для отключения нагрузки - только для разрыва цепи после её отключения другим коммутационным аппаратом;
• Не предназначен для установки на открытых площадках или в условиях агрессивной среды (например, химически активные пары, солевой туман);
• Не имеет функции автоматического отключения - требует ручного управления;
• Не рекомендован для частых операций (более 1–2 раз в месяц) - механические части имеют ограниченный ресурс на количество циклов;
• Не совместим с системами дистанционного управления без дополнительных модификаций.

Примеры использования

• Отключение секции КРУ перед плановым осмотром трансформатора;
• Обеспечение безопасного доступа к оборудованию при ремонте кабельных линий 10 кВ;
• Переключение между двумя источниками питания в резервной схеме (после отключения основного ввода);
• Изолирование повреждённого участка сети на промышленной подстанции.

Практические советы

• Перед каждым включением/отключением убедитесь, что все потребители отключены - используйте контрольные приборы (индикаторы напряжения);
• Проверяйте состояние фарфоровых изоляторов: трещины, сколы или загрязнения снижают надёжность - при обнаружении дефектов замените разъединитель;
• Смазывайте движущиеся части привода ПР-10 один раз в год специальной смазкой, подходящей для высоких температур;
• При монтаже следите за уровнем установки - перекос может вызвать неравномерное давление на контакты и преждевременный износ;
• Для удобства оперирования можно установить удлинительную штангу - она увеличивает безопасное расстояние при работе под напряжением.
