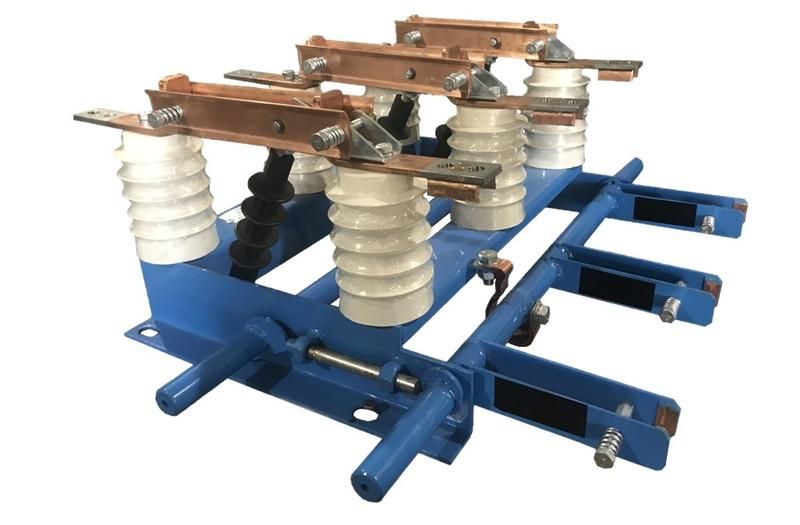

Разъединитель внутренней установки РВЗ.1б-10/630 УХЛ2 с приводом ПР-10 | 15500792 НИЛЕД

Разъединитель внутренней установки РВЗ.1б-10/630 УХЛ2 НИЛЕД предназначен для безопасного отключения и переключения участков электросети до 10 кВ при отсутствии нагрузки. Этот аппарат используется в распределительных устройствах подстанций и промышленных объектах, где требуется механическое размыкание цепи перед обслуживанием. Артикул 15500792 соответствует модели с номинальным током 630 А и исполнением УХЛ2 для умеренного и холодного климата.

Назначение и область применения

Разъединитель внутренней установки РВЗ.1б-10/630 УХЛ2 НИЛЕД применяется исключительно для отключения участков сети при нулевой нагрузке - то есть когда ток через контакты уже прекращён. Он не предназначен для гашения дуги при коммутации под нагрузкой. Основные задачи:

• изолирование оборудования перед ремонтом или осмотром;
• переключение схем питания в КРУ и КРУЭ;
• обеспечение заземления отключённой части цепи через внешние заземлители (при наличии).

Подходит для установки в закрытых распределительных устройствах на подстанциях, в промышленных цехах, энергообъектах и жилых комплексах с высоковольтным вводом.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Исполнение по климату: УХЛ2 - для работы при температуре от −45 C до +40 C и повышенной влажности
• Тип изоляторов: фарфоровые ИОР-10-3,75 или полимерные ИОЛп-10 (выбор зависит от заказа)
• Тип установки: внутренняя (не для открытых площадок)
• Механизм управления: ручной, с возможностью подключения привода ПР-10

Совместимость и монтаж

Разъединитель РВЗ.1б-10/630 УХЛ2 НИЛЕД рассчитан на установку в ячейках КРУ с типовой компоновкой. Для автоматического приведения в действие рекомендован привод ПР-10 - он обеспечивает однородное и контролируемое перемещение контактов. Монтаж выполняется на горизонтальной плите или раме с соблюдением требуемых зазоров между фазами. Подключение шин осуществляется через верхние и нижние контактные выводы. Обязательно проверить соответствие посадочных размеров и шага крепления перед установкой.

Безопасность и стандарты

Разъединитель РВЗ.1б-10/630 УХЛ2 НИЛЕД соответствует требованиям ГОСТ 18157 и ТУ 3421-001-41100000-2018. Конструкция обеспечивает видимый разрыв цепи - важный элемент безопасности при работе на оборудовании. Применение фарфоровых или полимерных изоляторов повышает надёжность изоляции в условиях запылённости и влаги. Все материалы сертифицированы для работы в электроустановках до 10 кВ.

Преимущества

• Стабильная работа в широком диапазоне температур благодаря исполнению УХЛ2
• Выбор между фарфоровым и полимерным изолятором - оптимальный баланс прочности и веса
• Простой и проверенный механизм, легко обслуживается
• Совместимость с приводом ПР-10 позволяет реализовать дистанционное управление
• Наличие точек для подключения стационарных заземлителей усиливает безопасность при работах

Ограничения применения

• Не допускается использование для отключения нагрузки - это вызывает дуговое замыкание и выход из строя
• Не предназначен для наружной установки даже при защите от осадков - требует герметичного помещения
• Не имеет встроенной защиты от перегрузок или коротких замыканий - обязательно использовать в паре с выключателями или предохранителями
• Фарфоровые изоляторы хрупки - требуют осторожного обращения при транспортировке и монтаже

Примеры использования

• Отключение секции силового трансформатора перед плановым осмотром
• Переключение питания с основной на резервную линию в КРУ 6–10 кВ
• Обеспечение заземления после отключения кабельной линии перед работами персонала
• Изолирование участка распределительной сети на заводе при аварийном отключении

Практические советы

• Перед каждым оперированием убедитесь, что все нагрузочные автоматы и выключатели отключены - разъединитель работает только при нулевом токе
• При использовании привода ПР-10 регулярно смазывайте механизмы согласно инструкции производителя
• Проверяйте состояние контактов ежегодно - окисление снижает проводимость и увеличивает нагрев
• При выборе между фарфором и полимером: полимер легче и менее хрупкий, фарфор лучше переносит высокую степень загрязнения
• Артикул 15500792 - это конкретная модификация; не путайте с другими разъединителями РВЗ, имеющими другие токи или классы изоляции
