Разъединитель высоковольтный 10/630-II-УХЛ2 (с приводом) | 142373 КЭАЗ

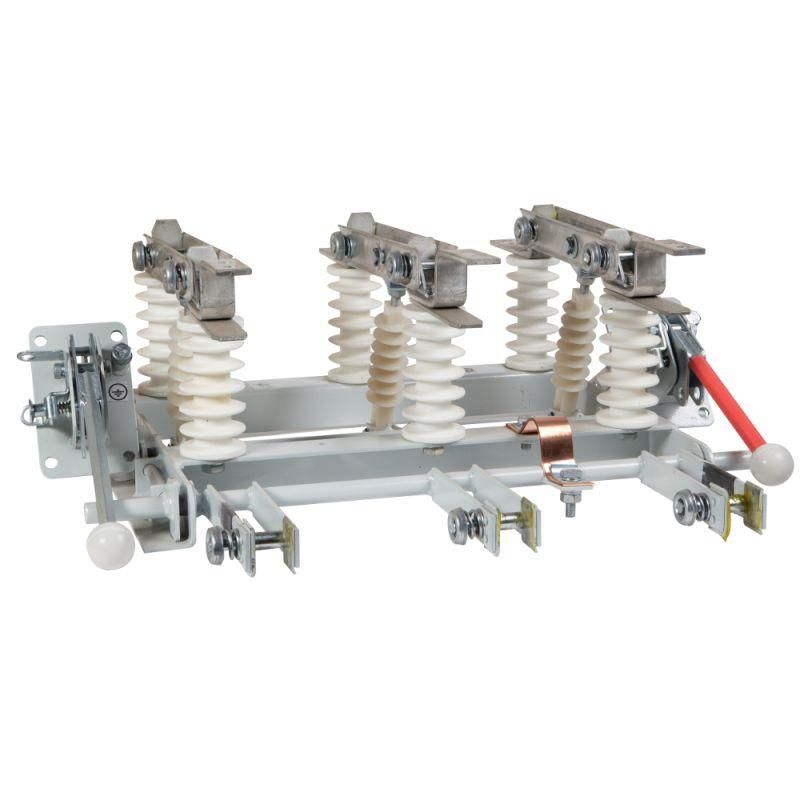

Разъединитель высоковольтный РВЗ-10/630-II-УХЛ2 (с приводом) от КЭАЗ предназначен для безопасного отключения участков электрической сети до 10 кВ вручную или с помощью привода, обеспечивая видимый разрыв цепи перед обслуживанием. Этот разъединитель применяется в распределительных устройствах подстанций и промышленных объектах, где требуется надёжное механическое отключение нагрузки.

Назначение и область применения

Разъединитель высоковольтный РВЗ-10/630-II-УХЛ2 (с приводом) используется для создания видимого разрыва в электрической цепи при отключении оборудования. Он не предназначен для коммутации нагрузки под током - только для изоляции участков после отключения автоматических выключателей или предохранителей. Применяется в комплектных распределительных устройствах (КРУ) 6–10 кВ, на подстанциях, в промышленных энергоустановках, на железнодорожном транспорте и в других местах, где нужна физическая изоляция проводников.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до 10 киловольт переменного тока;
• Номинальный ток: 630 А - способен длительно проводить ток до 630 ампер без перегрева;
• Количество полюсов: 3 - трёхполюсная конструкция позволяет одновременно отключать все три фазы;
• Тип разъединителя: заземляющий - оснащён дополнительными контактами для замыкания фаз на землю при необходимости;
• Род тока: переменный/постоянный - работает с переменным током, совместим также с постоянным током в пределах номинала;
• Климатическое исполнение: УХЛ2 - устойчив к температуре от −45 C до +40 C, повышенной влажности и запылённости в закрытых помещениях;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытой камеры;
• Предварительная сборка: да - устройство поставляется собранным, что снижает время монтажа;
• Тип изделия: разъединитель - исключительно функция изоляции, без возможности отключения нагрузки под током.

Совместимость и монтаж

Разъединитель высоковольтный РВЗ-10/630-II-УХЛ2 (с приводом) устанавливается в ячейки КРУ типа КСО или аналогичные металлические корпуса. Монтаж выполняется на раму или шасси с соблюдением посадочных габаритов. Привод позволяет оперативно открывать и закрывать контакты с помощью рычага или удалённого управления. Для работы с приводом необходима внешняя рукоятка или электропривод (не входит в комплект). Подключение к шинам осуществляется через верхние и нижние выводы - важно проверить соответствие сечения и усилия затяжки болтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 19850 и ТУ 3421-001-41240101-2017. Конструкция обеспечивает механическую блокировку против случайного включения при наличии заземления. Наличие заземляющих контактов позволяет выполнять заземление фаз перед работой на оборудовании - обязательное условие безопасности при техобслуживании. Устройство не предназначено для эксплуатации вне закрытых помещений из-за низкой степени защиты IP20.

Преимущества

• Трёхполюсная конструкция обеспечивает синхронное отключение всех фаз - повышает безопасность персонала;
• Заземляющие контакты позволяют сразу замыкать фазы на землю - устраняет опасность остаточного напряжения;
• Предварительная сборка сокращает время установки и минимизирует риск ошибок при монтаже;
• Климатическое исполнение УХЛ2 гарантирует надёжную работу в условиях холодных и влажных помещений;
• Привод обеспечивает удобное управление даже при ограниченном доступе к аппарату.

Ограничения применения

• Не допускается использование для отключения нагрузки под током - только для изоляции после отключения выключателя;
• Степень защиты IP20 не позволяет применять изделие на открытом воздухе или в сырых, пыльных средах без корпуса;
• Не поддерживает частые циклы включения/выключения - предназначен для редких операций (например, один раз в месяц);
• Требуется наличие блокировки с выключателями - чтобы предотвратить включение при включённой нагрузке;
• Не совместим с системами автоматического управления без внешнего привода - привод в комплект не входит.

Примеры использования

• Отключение трансформатора 10 кВ перед плановым осмотром;
• Изоляция секции КРУ при ремонте кабельной линии;
• Обеспечение заземления в цепях питания насосных станций;
• Работа в составе распределительного пункта на заводе с мощностью до 6 МВА;
• Подключение к системе резервирования питания на железной дороге.

Практические советы

• Перед монтажом проверьте, что посадочные размеры соответствуют вашей ячейке КРУ - особенно глубину и расположение крепёжных отверстий;
• При использовании с приводом убедитесь, что он правильно установлен и не препятствует свободному ходу механизма;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать нагрев при работе на номинальном токе;
• Никогда не используйте разъединитель как выключатель - это приведёт к дуговому пробою и выходу из строя;
• Для работы в условиях повышенной влажности рекомендуется дополнительно использовать внутреннюю просушку или тепловентиляцию в КРУ.
