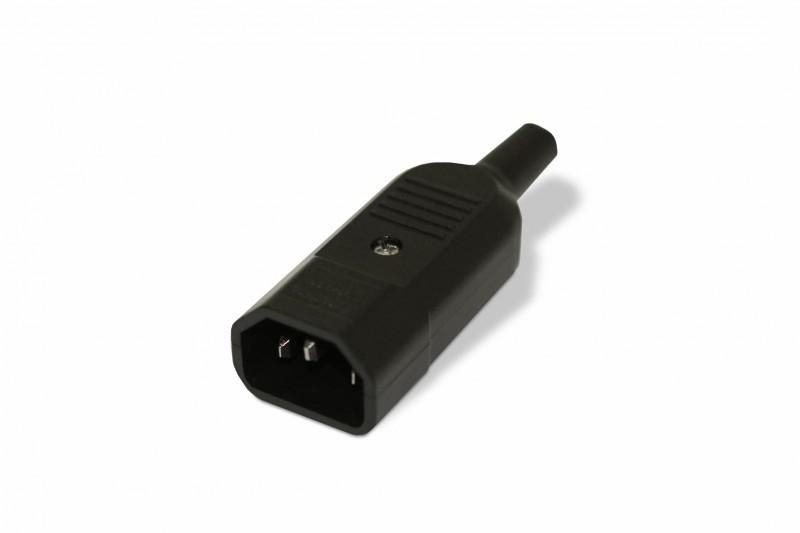

Разъем CON-IEC320C14 IEC 60320 C14 220В 10А на кабель (плоские выступающие штыревые контакты в пласт. обрамлении) Hyperline 47998

Разъем IEC 60320 C14 220В 10А для кабеля питания (плоские штыревые контакты в пластиковом обрамлении) от бренда Hyperline (артикул 47998) - это встраиваемый разъем для подключения сетевого кабеля к оборудованию. Он совместим с гнездом C13 и рассчитан на работу в бытовых и профессиональных устройствах до 10 А и 250 В.

Назначение и область применения

Разъем IEC 60320 C14 используется для подключения кабеля питания к устройствам, которые имеют входное гнездо C13. Это стандартный интерфейс, применяемый в компьютерах, серверах, принтерах, медицинском оборудовании, тестовой аппаратуре и других приборах с внутренним источником питания.

Устанавливается на конце силового кабеля - то есть является «вилкой» с плоскими контактами, которая включается в розетку или в гнездо C13 на оборудовании. Подходит для постоянного подключения, где требуется надежный и безопасный разрыв цепи.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (максимальное допустимое - 250 В)
• Количество полюсов: 3 (фаза, ноль, земля)
• Тип контактов: плоские штыревые, защищены пластиковым обрамлением
• Оrientация подключения: прямолинейная (без изгиба)
• Способ установки: встраиваемая / втычная - фиксируется в корпусе оборудования через отверстие
• Материал корпуса: термостойкий пластик
• Цвет корпуса: черный

Совместимость и монтаж

Разъем IEC 60320 C14 совместим с любым кабелем питания, оснащённым соответствующим проводником (3 жилы, сечением не менее 0,75 мм2). Для монтажа необходимо:

• Вырезать в корпусе оборудования отверстие подходящего размера (стандартный диаметр - около 15–17 мм);
• Заправить кабель в разъем, зафиксировав его зажимом;
• Подключить провода к клеммам: L (фаза) - коричневый, N (ноль) - синий, PE (земля) - желто-зеленый;
• Защелкнуть разъем в корпусе до щелчка.

Не используйте разъем с кабелями меньшего сечения - это повышает риск перегрева.

Безопасность и стандарты

Разъем соответствует международному стандарту IEC 60320-1, который гарантирует механическую совместимость и электробезопасность. Применяется в соответствии с требованиями ГОСТ Р 50571.22. Устройство имеет класс защиты II - двойная изоляция, поэтому не требует заземления самого оборудования, но сам разъем обязательно должен иметь заземляющий контакт для безопасности.

Преимущества

• Стандартизированная форма - обеспечивает универсальную совместимость с большинством современных устройств;
• Пластиковое обрамление предотвращает случайное касание токоведущих частей;
• Прямолинейная ориентация удобна для компактной сборки и минимизации занимаемого места;
• Черный цвет корпуса снижает видимость следов загрязнений и лучше сочетается с промышленными корпусами.

Ограничения применения

• Не предназначена для подключения к сети выше 250 В - использование при более высоком напряжении недопустимо;
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации - IP-защита не указана и не предусмотрена;
• Не подходит для частого отсоединения - не спроектирован для ежедневного подключения/отключения, как розетка;
• Не применяется в качестве выходного разъема - только как входной на кабеле питания.

Примеры использования

• Подключение кабеля питания к серверу или NAS-устройству;
• Фиксация сетевого кабеля на видеонаблюдательном оборудовании;
• Интеграция в промышленные контроллеры, ЧПУ-станки, автоматические линии;
• Сборка удлинителей с встроенным разъемом C14 для подключения к ПК или другому оборудованию.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - минимально допустимое - 0,75 мм2, оптимально - 1,0–1,5 мм2;
• Обязательно затяните зажим кабеля - слабая фиксация вызывает перегрев и выход из строя;
• При использовании в металлическом корпусе убедитесь, что заземляющий контакт разъема надежно соединен с корпусом;
• Не заменяйте этот разъем на другие типы (например, C13) - они не взаимозаменяемы; C14 - это вилка, C13 - розетка;
• Артикул 47998 от Hyperline поставляется в индивидуальной упаковке - храните в сухом месте до монтажа.
