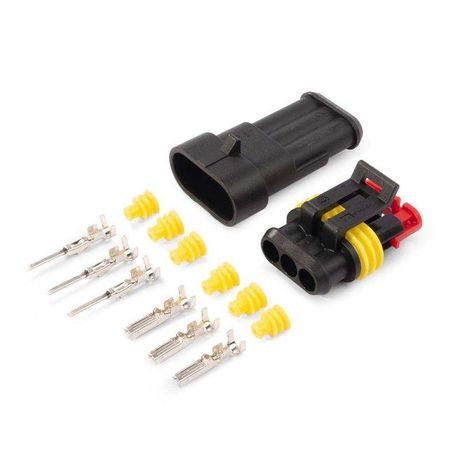

Разъем герметичный автомобильный РГА-3П КВТ 89505

Разъем герметичный автомобильный РГА-3П КВТ предназначен для надежного и виброустойчивого соединения многожильных медных проводов в условиях повышенной влажности, запыленности и механических нагрузок. Благодаря высокой степени защиты IP68 и прочному корпусу из нейлона, этот разъем применяется в автопроме, на транспорте и в промышленном оборудовании, где важна долговечность и герметичность.

Назначение и область применения

Разъем герметичный автомобильный РГА-3П КВТ используется для создания быстроразъемных соединений между проводами в средах с высокой вибрацией, перепадами температур и воздействием воды и пыли. Подходит для подключения датчиков, освещения, систем управления и других цепей в автомобилях, грузовой технике, сельскохозяйственной технике и мобильных установках.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для слаботочных цепей, например, датчики, светодиоды, управляющие сигналы;
• Материал контактов: латунь Л63 с электролитическим лужением - обеспечивает хорошую проводимость и устойчивость к окислению;
• Материал корпуса: нейлон 6,6 - прочный, термостойкий материал, выдерживающий до +105 C;
• Степень защиты: IP68 - полностью герметичен, не пропускает пыль и может работать при длительном погружении в воду;
• Наличие защелки: да - фиксирует соединение, предотвращает случайное расхождение;
• Формат: каждый комплект включает пару - штекер (папа) и гнездо (мама);
• Цвет изоляции: не указан - корпус однотонный, без цветового различения.

Совместимость и монтаж

Разъем герметичный автомобильный РГА-3П КВТ совместим с многожильными медными проводами сечением 0,5–1,5 мм2. Для монтажа необходимо:

• Зачистить конец провода на 4–6 мм;
• Запрессовать контакт с помощью специального инструмента (не входит в комплект);
• Установить жилу в корпус, затем защелкнуть элементы друг с другом - звук щелчка подтверждает надежную фиксацию.

Не рекомендуется использовать с одножильными проводами большего сечения - возможен перегрев и повреждение контакта.

Безопасность и стандарты

Разъем соответствует требованиям к герметичным соединениям в условиях эксплуатации в транспорте. Высокий класс защиты IP68 гарантирует безопасность при работе во влажной среде и при наличии внешних загрязнений. Температурный режим работы до +105 C позволяет применять его рядом с двигателями и нагреваемыми узлами.

Преимущества

• Высокая степень герметизации (IP68) - работает даже после погружения в воду;
• Защита от вибраций - защелка исключает самопроизвольное отсоединение;
• Устойчивость к коррозии - луженые латунные контакты не окисляются;
• Термостойкость корпуса - сохраняет форму и целостность при нагреве до 105 C;
• Простота сборки - не требует дополнительных инструментов кроме обжимника.

Ограничения применения

• Не предназначена для силовых цепей выше 1,5 мм2 - риск перегрева и оплавления контактов;
• Не подходит для частого демонтажа более 50–100 раз - механизм защелки имеет ограниченный ресурс;
• Не рассчитана на постоянное давление выше атмосферного - не является герметичным соединением под давлением;
• Не следует использовать в средах с агрессивными химическими веществами - нейлон может деформироваться при контакте с растворителями.

Примеры использования

• Подключение датчиков ABS и камеры заднего вида в автомобиле;
• Соединение световых модулей на прицепе или трейлере;
• Интеграция в системы управления на комбайнах и экскаваторах;
• Обвязка оборудования в теплицах и на открытых площадках.

Практические советы

• Перед монтажом проверьте сечение провода - используйте только 0,5–1,5 мм2; слишком толстый провод не войдет, слишком тонкий - будет болтаться;
• Обжим контактов выполняйте строго по технологии - плохой обжим вызывает нагрев и отказ;
• При использовании в сыром месте перед сборкой протрите контакты сухой тканью - влага внутри снижает срок службы;
• Храните разъемы в сухом месте - даже при IP68 длительное хранение в воде может привести к попаданию влаги через микроскопические поры материала;
• Разъем РГА-3П КВТ - часть серии, совместимой с другими изделиями КВТ того же типа - можно заменить аналогом без изменения схемы.
