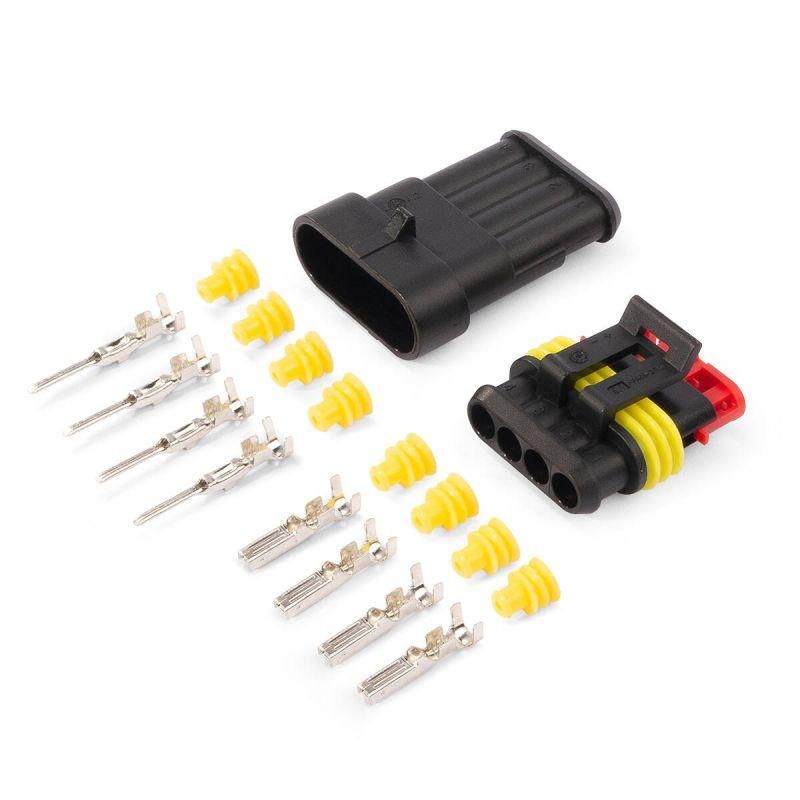

Разъем герметичный автомобильный РГА-4П КВТ 89506

Разъем герметичный автомобильный РГА-4П КВТ предназначен для надежного и герметичного соединения многожильных медных проводов в условиях повышенной вибрации, влаги и запыленности. Этот разъем используется там, где важна долговечность и устойчивость к внешним воздействиям - например, в автомобилях, спецтехнике и на производстве. Артикул 89506 соответствует серийному решению КВТ, проверенному в реальных условиях эксплуатации.

Назначение и область применения

Разъем герметичный автомобильный РГА-4П КВТ создан для создания быстроразъемных соединений между проводами в средах с высокими требованиями к защите. Он применяется там, где обычные разъемы не выдерживают нагрузок: под капотом автомобилей, на шасси, в системах управления транспортом, на сельскохозяйственной и дорожно-строительной технике. Подходит для подключения датчиков, освещения, электромагнитных клапанов и других устройств, требующих постоянного контакта без потерь сигнала.

Технические характеристики

• Тип изделия: разъем герметичный, двухкомпонентный (пара «мама–папа»)
• Номинальное сечение провода: 0,5 – 1,5 мм2 - подходит для слаботочных цепей, датчиков и маломощных исполнительных механизмов
• Материал контактных элементов: латунь Л63 с электролитическим лужением - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал корпуса: нейлон 6,6 - прочный, химически стойкий, не боится масел и бензина
• Термостойкость корпуса: до 105 C - можно использовать в зонах с нагревом, например рядом с двигателем
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и полную защиту от пыли
• Наличие защелки: да - фиксирует соединение, предотвращает самопроизвольное расхождение при вибрациях

Совместимость и монтаж

Разъем РГА-4П КВТ поставляется в виде комплекта: один разъем типа «мама», другой - «папа». Для монтажа необходимо:

• Зачистить конец провода на 6–8 мм
• Запрессовать наконечник (не входит в комплект) подходящего сечения (0,5–1,5 мм2)
• Вставить жилу в контактный элемент и закрепить обжимом
• Установить контакт в корпус разъема до щелчка
• Соединить половинки до фиксации защелки

Обратите внимание: посадочные размеры рассчитаны под стандартные провода. Применение проводов большего сечения недопустимо - это повредит контакты и нарушит герметичность.

Безопасность и стандарты

Разъем РГА-4П КВТ соответствует требованиям к герметизации IP68, что подтверждает его применение в экстремальных условиях. Нейлоновый корпус не поддерживает горение и не выделяет токсичных веществ при перегреве до 105 C. Электролитическое лужение контактов снижает риск коррозии даже при частом контакте с влагой и солью.

Преимущества

• Высокая механическая прочность корпуса из нейлона 6,6 - выдерживает удары и давление
• Защелка гарантирует надежную фиксацию даже при сильных вибрациях
• IP68 позволяет использовать в условиях прямого попадания воды, грязи, снега
• Луженые латунные контакты обеспечивают стабильный ток и долгий срок службы
• Комплектная поставка (мама+папа) исключает ошибки при сборке

Ограничения применения

• Не предназначена для силовых цепей выше 1,5 мм2 - возможен перегрев и оплавление контактов
• Рабочая температура не должна превышать 105 C - нельзя использовать вблизи выхлопных труб или турбин
• Не рекомендовано использование в агрессивных химических средах (концентрированные кислоты, щелочи)
• Не является взрывозащищенным - не подходит для установки во взрывоопасных зонах

Примеры использования

• Подключение датчиков ABS и ESP на легковых и грузовых авто
• Соединение фар, противотуманных светильников и сигналов на внедорожниках
• Электропитание насосов и клапанов в сельхозтехнике
• Интерфейсы управления на коммунальной и строительной технике
• Автономные системы освещения на открытых площадках

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - используйте только 0,5–1,5 мм2
• При обжиме контактов применяйте специальный инструмент; некачественный обжим - основная причина отказов
• Проверяйте целостность защелки после каждого соединения - она должна щелкнуть и не двигаться
• При замене старого разъема - не забудьте удалить остатки грязи и коррозии с поверхности новых контактов
• Храните разъемы в сухом месте - хотя они герметичны, длительное хранение в сыром помещении может вызвать конденсат внутри корпуса
