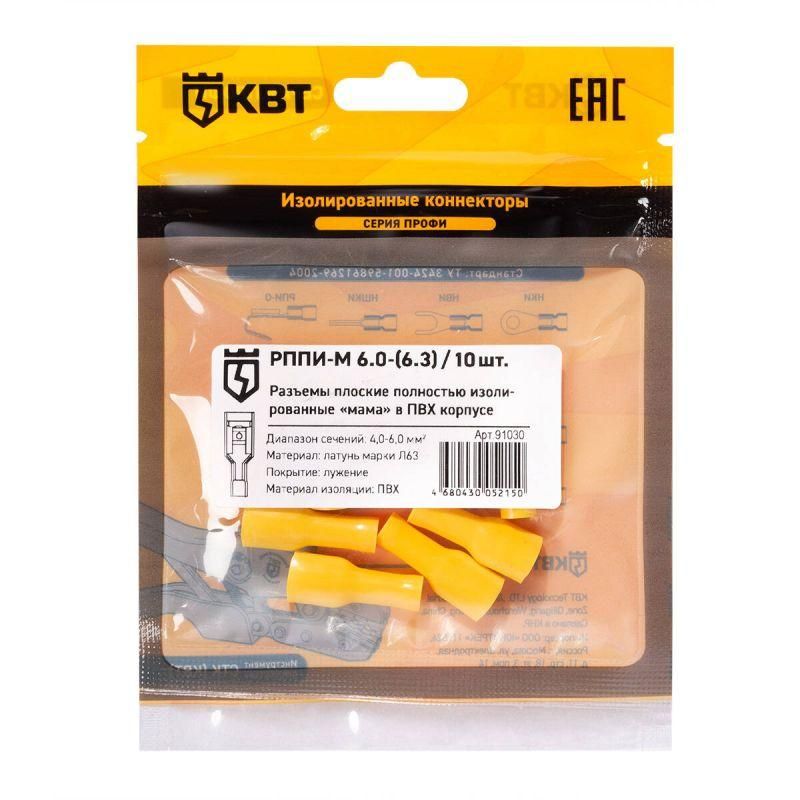

Разъем кабельный плоский полностью изолированный «мама» РППИ-М 6.0-(6.3) (10 шт) | 91030 КВТ

Разъем кабельный плоский полностью изолированный мама РППИ-М 6.0-(6.3) от бренда КВТ (арт. 91030) предназначен для надежного и безопасного соединения гибких медных проводов методом опрессовки. Упакован по 10 штук, подходит для промышленного и автоматизированного оборудования, где важна устойчивость к перегреву и механическая прочность соединения.

Назначение и область применения

Разъем кабельный плоский полностью изолированный мама РППИ-М 6.0-(6.3) используется для создания быстроразъемных соединений между многопроволочными гибкими медными проводами. Применяется там, где требуется частое подключение/отключение - например, в пультах управления, распределительных щитах, станках, конвейерах и системах автоматизации. Подходит для работы в условиях повышенной влажности и температур до +75 C.

Технические характеристики

• Тип контакта: мама (female) - для соединения с разъемом «папа»
• Сечение провода: 6,0–6,3 мм2
• Материал контактов: латунь Л63 с электролитическим лужением - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94 - не поддерживает горение
• Максимальная рабочая температура: 75 C
• Максимальное напряжение: 400 В переменного тока
• Упаковка: 10 штук в мини-коробке

Совместимость и монтаж

Разъем РППИ-М 6.0-(6.3) совместим с соответствующими разъемами «папа» серии РППИ. Для установки необходима опрессовка специальным клещами - не допускается использование паяльника. Обязательно проверьте соответствие сечения провода: 6,0–6,3 мм2. Неправильный выбор сечения снижает надежность соединения и может вызвать нагрев. Конструкция позволяет легко визуально контролировать глубину запрессовки - заход жилы должен доходить до упора внутри контактной трубки.

Особенности конструкции

• Поперечные засечки на внутренней стенке контактной трубки усиливают механическое сцепление с жилой - предотвращают выскальзывание даже при вибрации
• Замковый фиксатор на каждой клемме обеспечивает плотное и надежное соединение с разъемом «папа» - исключает случайное отсоединение
• Полностью изолированная конструкция - открытые металлические части отсутствуют, что повышает безопасность при работе под напряжением

Преимущества

• Высокая термостойкость изоляции - работает при температурах до +75 C без деформаций
• Самозатухающий материал изоляции - снижает риск распространения огня
• Луженая латунь - улучшает долговечность контактов и снижает переходное сопротивление
• Мини-упаковка по 10 шт. - удобна для хранения, транспортировки и комплектования партий

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен плохой контакт и повреждение жилы при опрессовке
• Не рекомендуется использовать при температурах выше +75 C - изоляция начнет терять форму и прочность
• Не подходит для постоянного погружения в жидкости - хотя изоляция герметична, разъем не имеет защиты IP67 и не рассчитан на влагонепроницаемость
• Не применяется в цепях с напряжением свыше 400 В - есть риск пробоя изоляции

Примеры использования

• Подключение датчиков и исполнительных механизмов на промышленных линиях
• Соединение кабелей питания в станках с ЧПУ
• Монтаж временных соединений в сервисных центрах
• Обвязка электрооборудования в щитах с частым обслуживанием

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину, указанную в документации - слишком длинная жила может выйти из контакта, слишком короткая - плохо зажаться
• Используйте только подходящие клещи для разъемов РППИ - некорректный инструмент повредит замок или не обеспечит нужного давления
• Проверяйте качество соединения после монтажа: попробуйте слегка потянуть провод - он не должен выскользнуть
• Храните разъемы в сухом месте - длительное воздействие влаги может снизить эффективность лужения
• При сборке щита учитывайте посадочные размеры - разъем РППИ-М 6.0-(6.3) требует свободного места вокруг для легкого ввода в парный разъем «папа»
