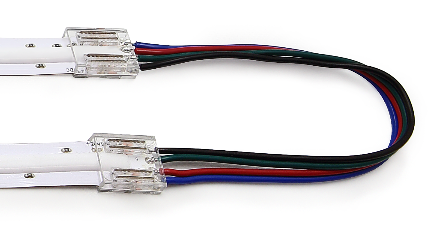

Разъем 5PIN с проводом для LED ленты COB RGBW 12мм лента - (1шт) VARTON V4-R0-00.COB-RGBW.0003 VARTA

Разъем 5-контактный с проводом для светодиодной ленты COB RGBW 12 мм от VARTON (артикул v4-r0-00.cob-rgbw.0003) предназначен для быстрого и надежного соединения двух участков светодиодной ленты без пайки. Подходит для установки в интерьере, на потолках, в нишах и других местах, где требуется гибкая сборка освещения.

Назначение и область применения

Этот разъем используется для соединения отрезков светодиодной ленты COB RGBW шириной 12 мм. Он позволяет легко удлинить ленту, заменить поврежденный фрагмент или собрать сложную световую схему без использования паяльника. Применяется в системах точечного, декоративного и функционального освещения - например, в кухнях, гардеробных, рекламных щитах, мебели и архитектурном освещении.

Технические характеристики

• Количество контактов: 5 (для RGBW + питание)
• Тип ленты: COB RGBW, ширина 12 мм
• Тип соединения: лента – лента (мужской/женский разъем)
• Материал корпуса: термостойкий пластик
• Длина проводов: не указана - предусмотрена для подключения к контроллеру или блоку питания
• Рабочее напряжение: совместим с 12 В постоянного тока

Совместимость и монтаж

Разъем совместим только с лентами COB RGBW шириной 12 мм. Убедитесь, что контактная площадка на ленте имеет соответствующий шаг и расположение выводов - иначе соединение будет невозможным. Монтаж выполняется путем плотного вдавливания конца ленты в разъем до характерного щелчка. Нельзя использовать с SMD-лентами, лентами другой ширины или с другими типами управления (например, RGB-only).

Безопасность и стандарты

Не содержит открытых токоведущих частей при подключенном состоянии. Соответствует требованиям безопасности для низковольтного оборудования. Не предназначается для использования во влажных помещениях без дополнительной защиты - разъем не имеет указанной степени IP-защиты.

Преимущества

• Устраняет необходимость пайки - снижает риск перегрева и повреждения ленты
• Обеспечивает механическую устойчивость соединения
• Запатентованная форма контактов обеспечивает минимальное переходное сопротивление
• Легко демонтируется - можно отсоединить и переиспользовать при необходимости

Ограничения применения

• Не подходит для лент шириной более или менее 12 мм
• Не рассчитан на работу вне помещений без герметизации
• Не рекомендуется применять при нагрузке выше 10 А на канал - возможен нагрев и деформация
• Не совместим с лентами на 24 В - используйте только 12 В системы

Примеры использования

• Подключение двух отрезков ленты вдоль длинного потолка
• Замена выгоревшей части ленты в кухонном фартуке без вскрытия всей цепочки
• Сборка многоуровневой подсветки в зеркале или шкафу-купе
• Интеграция в мебель с изменяемой цветовой температурой (RGBW)

Практические советы

• Перед подключением проверьте полярность - неверная ориентация может повредить контроллер
• Не допускайте изгиба ленты под острым углом в месте соединения - это может нарушить контакт
• Если разъем установлен в труднодоступном месте, закрепите провода хомутиком, чтобы избежать нагрузки на контакт
• Для долговечности лучше всего использовать этот разъем внутри закрытых профилей или коробов
• Артикул v4-r0-00.cob-rgbw.0003 - всегда заказывайте запасной, так как он специфичен именно для этой серии лент VARTON
