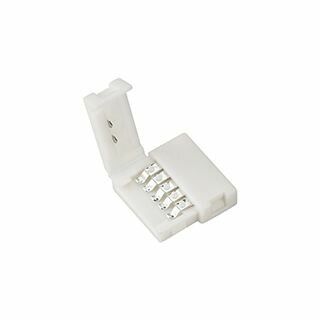

Соединитель FIX-RGBW-12mm (5-pin) | 023951 Arlight

Соединитель FIX-RGBW-12mm (5-pin) от Arlight - одиночный разъём для надёжного соединения двух отрезков светодиодной ленты шириной 12 мм с цветовой схемой RGB+W. Артикул 023951 предназначен для монтажа в местах, где требуется разрыв ленты без пайки - например, при переходе через углы, перегородки или при замене участка.

Назначение и область применения

Соединитель FIX-RGBW-12mm (5-pin) используется исключительно для подключения двух отрезков открытых LED-лент шириной 12 мм, работающих по протоколу RGB+W (красный, зелёный, синий, белый + общий контакт). Он позволяет избежать пайки на месте установки, ускоряя монтаж и снижая риск повреждения ленты. Применяется в системах декоративного освещения: потолочные бортики, подсветка мебели, ниши, вывески, интерьерная подсветка.

Технические характеристики

• Тип: одиночный коннектор (без проводов)
• Количество контактов: 5 (RGB+W + общий)
• Рабочее напряжение: до 50 В
• Максимальный ток: 3 А на каждый канал
• Ширина совместимой ленты: 12 мм
• Материал корпуса: термостойкий пластик
• Цвет корпуса: белый

Совместимость и монтаж

Соединитель FIX-RGBW-12mm (5-pin) совместим только с лентами, имеющими стандартную 5-контактную дорожку шириной 12 мм. Коннектор фиксируется путём вдавливания контактов ленты в гнёзда - никаких инструментов не требуется. Убедитесь, что медные pads на конце ленты полностью вошли в разъём и плотно прилегают. Для долговечности рекомендуется проверить механическую прочность соединения после установки - слабый контакт вызывает мерцание или отказ одного из цветов.

Безопасность и стандарты

Соединитель не имеет сертификации IP, поэтому применяется только в сухих помещениях и внутри светильников/корпусов. Не используйте его в условиях повышенной влажности, на улице или там, где возможен доступ воды. Напряжение до 50 В соответствует классу безопасности SELV - безопасно для человека, но требует соблюдения правил электромонтажа.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Устойчив к вибрациям благодаря жёсткой фиксации контактов
• Поддерживает все четыре канала цвета и один общий - обеспечивает точную передачу сигнала RGB+W
• Имеет защиту от неверной полярности - контакты расположены так, чтобы невозможно было вставить ленту задом наперёд

Ограничения применения

• Не подходит для лент шириной более 12 мм - не будет плотного контакта
• Не работает с лентами RGB, RGBWW, RGBCCT - только с RGB+W
• Не рассчитан на ток выше 3 А - при превышении возможен нагрев и деформация
• Не предназначена для внешней установки - отсутствует защита от пыли и влаги
• Не совместим с закрытыми профилями - требует свободного доступа к краям ленты

Примеры использования

• Соединение двух участков подсветки кухонного гарнитура
• Переход между стеной и потолком в интерьере
• Замена повреждённого сегмента ленты без замены всей системы
• Обход препятствий (например, труб, воздуховодов) в системе освещения

Практические советы

• Проверьте ширину ленты перед покупкой - даже 1–2 мм расхождения могут помешать соединению
• Обязательно отключите питание перед подключением или отключением коннектора
• Если лента часто подвергается механическому воздействию - дополнительно зафиксируйте соединение клеем или хомутом
• Соединитель Arlight 023951 продается партиями по 10 штук - планируйте запас на случай брака или будущего расширения системы
• Не используйте этот коннектор для питания мощных лент - он не предназначен для нагрузки выше 3 А на канал
