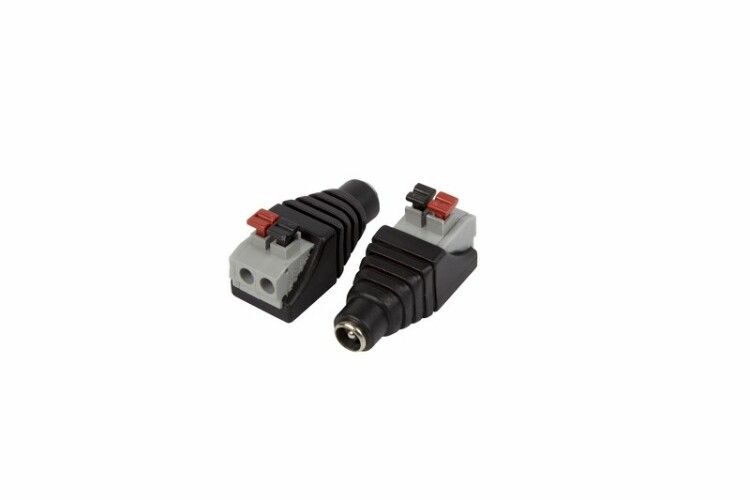

Разъем питания гнездо 2.1х5.5 с быстрозажимной колодкой (блистер) | 14-0315-2 REXANT MEET

Разъем питания гнездо 2.1х5.5 с быстрозажимной колодкой от REXANT (арт. 14-0315-2) - это компактное двухконтактное соединение для быстрого подключения устройств к источнику постоянного тока 12–24 В. Подходит для систем видеонаблюдения, зарядных устройств и аналогичного оборудования, где важны скорость монтажа и надежность соединения.

Назначение и область применения

Разъем питания гнездо 2.1х5.5 с быстрозажимной колодкой предназначен для подключения кабеля к источнику постоянного тока без пайки. Используется там, где требуется часто менять или ремонтировать питание: в системах видеонаблюдения, сетевых устройствах, маломощных зарядках, световой сигнализации и другом оборудовании с DC-питанием. Применяется для замены поврежденных разъемов или удлинения кабелей.

Технические характеристики

• Номинальный ток: 2 А
• Номинальное напряжение: 24 В (DC)
• Тип разъема: гнездо (штекер - папа, соответствует стандартному штекеру 2.1×5.5 мм)
• Количество полюсов: 1 (два контакта: плюс и минус)
• Способ подключения: обжим (без пайки)
• Материал контактов: медно-цинковый сплав (Cu+Zn) с оцинкованной поверхностью
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Цвет корпуса: черный
• Оrientация: прямолинейная
• Температурный диапазон: от –30 C до +50 C
• Материал корпуса: ударопрочный пластик
• Галогены: отсутствуют

Совместимость и монтаж

Разъем питания гнездо 2.1х5.5 с быстрозажимной колодкой совместим с любым штекером стандарта 2.1×5.5 мм. Для установки не нужен инструмент - достаточно зачистить конец кабеля и вставить его в зажимную колодку до щелчка. Колодка фиксирует жилы за счет пружинных контактов.

Подходит для следующих типов кабелей:

• ШВВП
• Комбинированный провод (например, NYM, VVG)
• Витая пара (при условии достаточного сечения жил - до 0.5 мм2)

Сечение жил рекомендуется не более 0.75 мм2. Убедитесь, что изоляция снята на 5–8 мм - меньше не зафиксируется, больше может вызвать замыкание.

Безопасность и стандарты

Разъем питания гнездо 2.1х5.5 с быстрозажимной колодкой соответствует требованиям безопасности для низковольтных цепей. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не используйте во влажных помещениях или на улице без дополнительной герметизации. Номинальные значения тока и напряжения не должны превышаться - риск перегрева и оплавления контактов.

Преимущества

• Быстрый монтаж без пайки - экономия времени при сборке и ремонте
• Надежное механическое соединение благодаря пружинным зажимам
• Оцинкованная поверхность контактов снижает окисление и продлевает срок службы
• Ударопрочный корпус выдерживает вибрацию и механические воздействия
• Совместим с широким спектром стандартных штекеров питания

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытого воздуха - IP20 недостаточно для уличного использования
• Не подходит для кабелей с жилами менее 0.2 мм2 или более 0.75 мм2 - возможен плохой контакт или повреждение зажима
• Не рассчитана на переменный ток - только постоянный (DC)
• Не следует использовать в цепях выше 24 В или с током свыше 2 А - риск перегрева и выхода из строя
• Не подлежит демонтажу без повреждения - после однократного подключения разборка невозможна

Примеры использования

• Замена сломанного разъема на кабеле камеры видеонаблюдения
• Подключение внешнего блока питания к маршрутизатору или IP-камере
• Аварийное восстановление питания в системе освещения на 12 В
• Создание временного удлинителя для тестирования оборудования
• Монтаж в распределительных коробках внутри помещений

Практические советы

• Перед подключением проверьте полярность - цвет проводов не всегда соответствует стандарту; лучше использовать мультиметр
• Не затягивайте и не дергайте кабель после монтажа - нагрузка на зажимы должна быть минимальной
• Если кабель слишком мягкий или многожильный - скрутите жилы перед вставкой, чтобы они не выпали из зажима
• Для длительной эксплуатации в местах с вибрацией закрепите кабель хомутиком на расстоянии 3–5 см от разъема
• Этот разъем - не замена паяному соединению в ответственных системах; он удобен для сервиса, но не для постоянной промышленной установки
