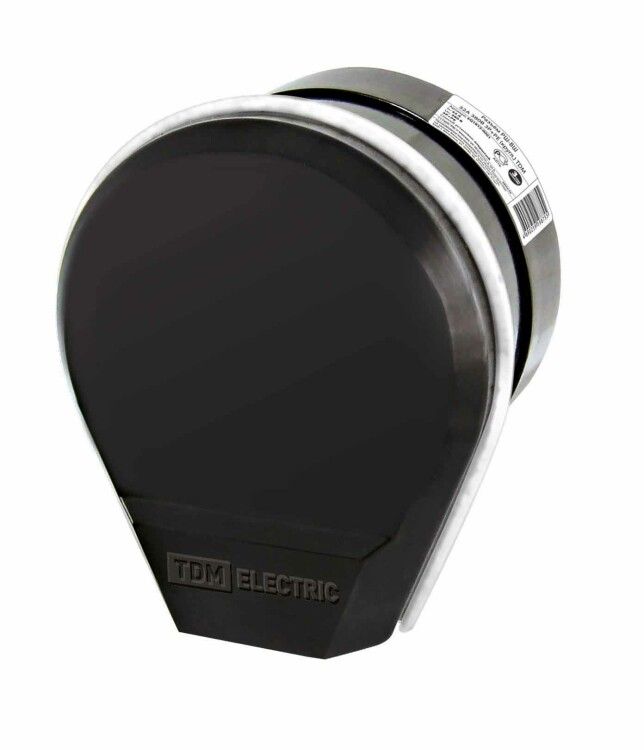

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ черный | SQ1812-0002 TDM

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ черный от TDM ELECTRIC - это прочный бытовой разъём с заземлением, предназначенный для постоянного подключения мощных электроприборов, таких как электроплиты и варочные панели. Артикул sq1812-0002 выполнен из карболита, обеспечивает надёжное винтовое подключение и соответствует требованиям открытой установки.

Назначение и область применения

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ черный предназначен для стационарного подключения устройств мощностью до 7,5 кВт при напряжении 250 В. Подходит для электроплит, духовых шкафов, нагревательных приборов и других силовых нагрузок в жилых и коммерческих помещениях. Разъём используется там, где требуется надёжное и долговечное соединение без частого отключения.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Частота: 50 Гц
• Количество активных контактов: 2 плоских
• Защитный контакт (земля): есть
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: карболит (термопласт)
• Цвет: чёрный (RAL 9005)
• Габариты: высота 85 мм, ширина 75 мм, глубина 60 мм
• Ударопрочность: IK01 - минимальная защита от механических ударов
• Способ подключения: винтовые зажимы
• Тип крепления: винтовое на стену
• Монтаж: открытая установка
• Количество постов: 1
• Наличие декора: да - поле для надписи и выпуклые символы
• Безгалогеновый материал: да
• Комплектация: в сборе с корпусом и вилкой

Совместимость и монтаж

Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ черный совместим с вилками стандарта Schuko (2P+E), используемыми в России и Европе. Установка выполняется на стену с помощью винтов через отверстия в корпусе. Для монтажа необходима площадка с достаточной прочностью - например, бетонная или деревянная стена. Кабель зачищается на 8–10 мм, плотно затягивается винтовыми зажимами. Антиразжимная конструкция зажимов предотвращает самопроизвольное ослабление контактов даже при длительной нагрузке.

Безопасность и стандарты

Разъём соответствует требованиям безопасности для оборудования класса I. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от влаги - поэтому применение допускается только в сухих помещениях. Ударопрочность IK01 позволяет выдерживать случайные легкие удары, но не рекомендует установку в местах с риском повреждения механизмами.

Преимущества

• Карболитовый корпус устойчив к нагреву и механическому воздействию - лучше сохраняет форму при температуре выше 70 C, чем обычный пластик
• Антиразжимная система зажимов гарантирует долговременную герметичность контактов без необходимости периодического подтягивания
• Фиксированная лицевая пластина в сборе с корпусом исключает смещение деталей при эксплуатации
• Поле для надписи позволяет помечать назначение разъёма - удобно при обслуживании нескольких мощных приборов
• Глянцевая отделка легко моется и не задерживает пыль

Ограничения применения

• Не применяется во влажных средах - степень защиты IP20 не защищает от брызг и пара
• Не подходит для мобильных или часто перемещаемых устройств - предназначен только для стационарного подключения
• Не рассчитан на частое включение/выключение - не является выключателем
• Не устанавливается в металлические распределительные коробки без дополнительной изоляции - корпус не экранирует ЭМИ
• Не совместим с автоматическими выключателями меньшей номинальной величины - необходимо использовать защиту не ниже 32 А

Примеры использования

• Электроплита с мощностью 7,4 кВт в квартире
• Профессиональная варочная панель в кафе
• Нагревательный элемент в системе теплого пола
• Сварочный аппарат с сетевым подключением
• Обогреватель промышленного типа с терморегулятором

Практические советы

• Перед монтажом проверьте сечение провода - для 32 А рекомендуется медный кабель минимум 4 мм2
• При использовании многожильного провода обязательно запрессуйте наконечники перед затяжкой винтов
• Не закручивайте винты слишком сильно - можно повредить карболитовые резьбы
• Если разъём установлен рядом с источником тепла (например, над плитой), обеспечьте воздушный зазор не менее 5 см
• Используйте метку на поле для надписи - например, «Плита» или «Варочная панель» - чтобы избежать путаницы при ремонте
• Разъём РШ-ВШ 32А 250В 2Р+РЕ ОУ черный не заменяет УЗО - для защиты от утечек тока (до 0,01 А) дополнительно установите устройство защитного отключения
