Разъем SACC-M12FS-8CON-PG9-M | 1513347 Phoenix Contact

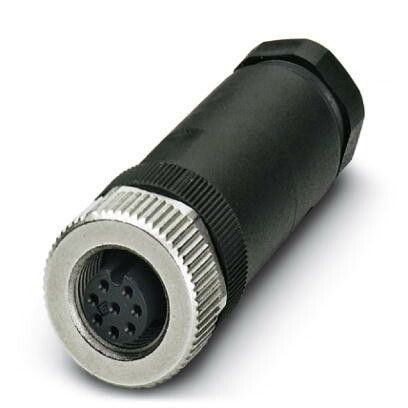

Разъем SACC-M12FS-8CON-PG9-M от Phoenix Contact - это надежный прямой M12-разъем с 8 контактами и резьбой PG9 для подключения кабеля, предназначенный для жестких условий эксплуатации в промышленной автоматизации.

Назначение и область применения

Разъем SACC-M12FS-8CON-PG9-M используется для соединения кабелей с оборудованием, требующим устойчивости к вибрациям, пыли и влаге. Подходит для подключения датчиков, исполнительных механизмов, контроллеров и других устройств на производстве. Часто применяется на конвейерах, станках, логистических системах и в зонах с частой мойкой оборудования.

Технические характеристики

• Тип разъема: прямой M12, 8 контактов
• Тип крепления кабеля: резьба PG9
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Материал корпуса: термопластик, устойчивый к химическим воздействиям
• Количество контактов: 8 шт. (тип A, круглый штыревой разъем)
• Максимальный внешний диаметр кабеля: до 12 мм (для резьбы PG9)

Совместимость и монтаж

Разъем SACC-M12FS-8CON-PG9-M совместим с любыми M12-штекерами стандарта IEC 61076-2-101, имеющими аналогичную pinout-конфигурацию. Для монтажа требуется предварительно подготовить кабель с удаленной изоляцией и экранирующей оплеткой. Кабель фиксируется через резьбовой зажим PG9 - затяжка обеспечивает герметичность и механическую прочность. Установка возможна в панели толщиной до 5 мм. Не рекомендуется использовать с кабелями диаметром менее 6 мм - это снижает эффективность герметизации.

Безопасность и стандарты

• Соответствие стандарту IEC 61076-2-101
• Защита IP67 по IEC 60529
• Ударостойкость и вибростойкость соответствуют требованиям промышленного уровня

Преимущества

• Высокая степень защиты IP67 позволяет применять разъем в сырых, запыленных и моющихся средах
• Жесткая конструкция корпуса минимизирует риск повреждений при эксплуатации
• PG9-резьба обеспечивает надежную фиксацию кабеля даже при постоянных нагрузках
• Изготовлено компанией Phoenix Contact - известным производителем промышленной автоматизации

Ограничения применения

• Не предназначен для подключения высоковольтных цепей - работает только с сигналами и слаботочными питанием (до 30 V DC / AC)
• Не поддерживает быстроразъёмное соединение - требует ручной затяжки
• Запрещено использование в взрывоопасных зонах без дополнительной сертификации
• Не совместим с кабелями большего диаметра, чем 12 мм - не получится закрутить PG9

Примеры использования

• Подключение датчиков положения на конвейерной ленте
• Соединение энкодеров с PLC в пищевой промышленности
• Фиксация кабелей гидравлических клапанов в условиях повышенной влажности
• Обвязка модульных станций с частой санитарной обработкой

Практические советы

• Перед установкой проверьте соответствие диаметра кабеля - оптимальный диапазон: 7–11 мм
• При использовании экранного кабеля обязательно подключите экран к корпусу разъема через зажим
• Не перетягивайте PG9 - это может повредить резьбу или изоляцию кабеля
• Для долговечности используйте разъем SACC-M12FS-8CON-PG9-M только с качественными M12-штекерами того же класса защиты
• Артикул 1513347 - это точный идентификатор для заказа запасных частей; сохраняйте его при замене
