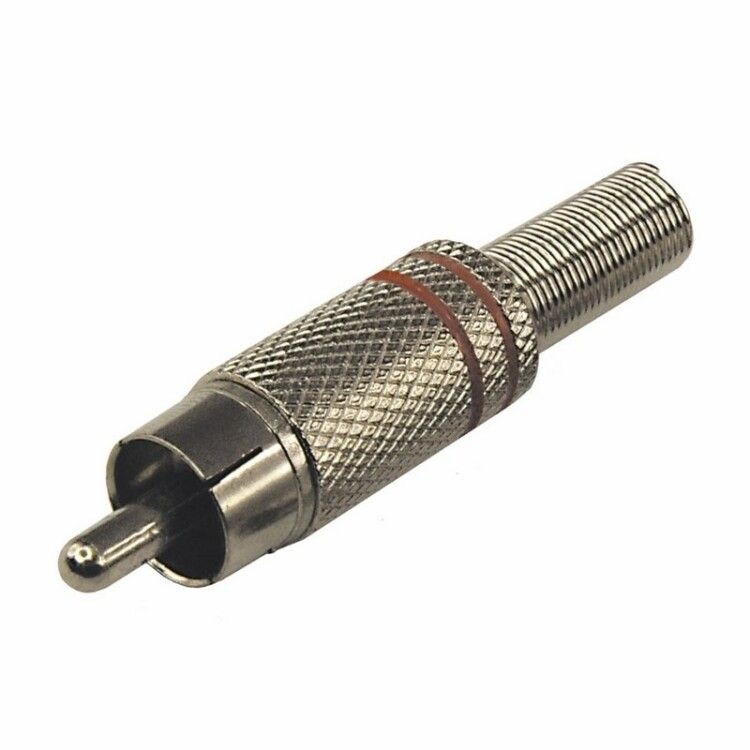

Разъем штекер RCA металл пайка ZN черный/красный PROCONNECT | 14-0405-4 MEET

Разъем штекер RCA металл пайка ZN черный/красный - надежный компонент для подключения аудио- и видеокабелей с минимальными потерями сигнала. Подходит для профильного оборудования, где важна стабильная передача аналогового сигнала. Бренд REXANT и артикул 14-0405-4 указывают на серийное исполнение, проверенное в промышленных и бытовых системах.

Назначение и область применения

Разъем штекер RCA металл пайка ZN черный/красный используется для подключения кабелей к устройствам с линейными аудио- и видеовходами/выходами. Применяется в профессиональной и домашней аппаратуре: звуковых картах, DVD-проигрывателях, видеомагнитофонах, VHS-камерах, усилителях, AV-системах. Каждый разъем передает один канал - для стереозвука требуется пара: красный (правый) и черный (левый). Цветовая маркировка упрощает идентификацию каналов при сборке.

Технические характеристики

• Тип разъема: штекерный (папа) - вставляется в гнездо на оборудовании
• Подключение: пайка центральной жилы + обжим оплетки - обеспечивает прочный и долговечный контакт
• Импеданс: 75 Ом - соответствует стандарту для видеосигналов и аудиолинейных интерфейсов
• Материал корпуса: металл - повышает экранирование и снижает помехи
• Цвет: красный / черный - стандартизированная маркировка L/R каналов
• Конструкция: встроенная металлическая пружина - защищает кабель от перегибов

Совместимость и монтаж

Разъем совместим с коаксиальными кабелями 75 Ом, например, RG59, RG6, используемыми в TV, CCTV, Hi-Fi. Для монтажа:

• Центральный проводник паяется к внутреннему контакту разъема
• Экран (оплетка) фиксируется на корпусе через обжим
• Не допускается использование клемм или зажимов - только пайка
• После пайки проверьте целостность изоляции и отсутствие замыканий между центральным контактом и корпусом

Пайка требует навыков - рекомендуется использовать паяльник мощностью до 40 Вт, чтобы не перегреть детали.

Безопасность и стандарты

Разъем выполнен в соответствии с требованиями к аналоговым аудио-видео интерфейсам. Нет специальных сертификатов безопасности, так как работает при низком напряжении. Однако металлический корпус обеспечивает эффективное экранирование, предотвращая наведенные помехи.

Преимущества

• Высокая пропускная способность благодаря металлическому корпусу и точному импедансу 75 Ом
• Защита кабеля от излома за счет пружинного амортизатора
• Стандартная цветовая маркировка ускоряет сборку и исключает путаницу каналов
• Надежный контакт после пайки - меньше шумов и прерываний сигнала

Ограничения применения

• Не предназначены для передачи цифровых сигналов (HDMI, SPDIF)
• Не подходят для высоких частот выше 10 МГц - возможны искажения
• Не рассчитаны на частые подключения/отключения - механическая стойкость ниже, чем у DIN или XLR
• Не следует применять во влажных средах без дополнительной защиты - IP-класс не указан

Примеры использования

• Подключение видеокамеры VHS к компьютеру через звуковую карту
• Запитка аудиовыхода DVD-плеера на внешний усилитель
• Сборка кабеля для подачи видеосигнала с камеры наблюдения на DVR
• Аудиоинтерфейсы в студиях записи - линейные входы/выходы

Практические советы

• Выбирайте разъемы парой - красный и черный - для стерео, чтобы избежать перепутывания каналов
• При пайке не перегревайте корпус - температура выше 280C может деформировать пластиковые элементы внутри
• Проверяйте посадочный диаметр кабеля: он должен плотно входить в основание разъема, иначе будет люфт
• Для длительной эксплуатации закрепите кабель хомутом в 5–10 см от разъема - это снимет нагрузку с паяного соединения
• Разъемы REXANT 14-0405-4 совместимы с большинством стандартных RCA-гнезд - проверьте глубину посадки перед установкой
