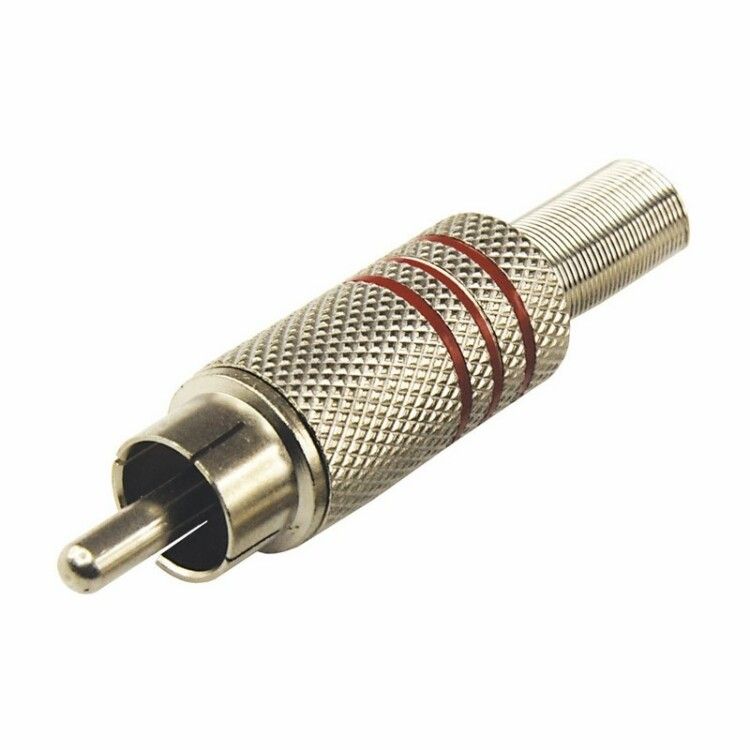

Разъем штекер RCA металл под винт ZN черный/красный PROCONNECT | 14-0410-4 MEET

Разъем штекер RCA металл под винт ZN черный/красный от REXANT и PROCONNECT - это надежный компонент для подключения аудио- и видеокабелей с винтовым зажимом, обеспечивающий устойчивый сигнал и удобство монтажа. Артикулы 14-0410-4 и etm14-0410-4 подходят для профильных задач в студийном оборудовании, бытовых системах и промышленной автоматике.

Назначение и область применения

Разъем штекер RCA металл под винт ZN черный/красный используется для передачи аналогового аудио- и видеосигнала. Подходит для подключения к линейным входам/выходам профессиональных звуковых карт, DVD-проигрывателей, VHS-камер, телевизоров, усилителей и других устройств с разъёмами RCA. Цветовая маркировка (черный и красный) позволяет легко различать левый и правый каналы при стереоскопическом подключении. Удобен там, где требуется частая перепайка или невозможен пайка - например, в мобильных установках, ремонтных мастерских или временных системах.

Технические характеристики

• Тип разъема: штекерный (папа)
• Подключение: винтовое - центральный контакт фиксируется винтом, экран (оплетка) обжимается корпусом
• Импеданс: 75 Ом - соответствует требованиям для видеосигналов и качественного аудио
• Материал контактов: никелированная сталь - устойчив к окислению, обеспечивает длительную проводимость
• Цветовое исполнение: красный и черный корпус - стандартизированная цветовая кодировка для L/R каналов
• Защита кабеля: встроенный металлический пружинный амортизатор снижает нагрузку на точку соединения

Совместимость и монтаж

Разъем штекер RCA металл под винт ZN черный/красный совместим с коаксиальными кабелями типа RG59, RG6 и аналогичными, имеющими центральную жилу до 1,5 мм2 и внешний диаметр до 8–9 мм. Для монтажа:

• Зачистите центральную жилу кабеля - оставьте около 5–7 мм оголённого провода;
• Освободите оплётку, сложите её назад и зафиксируйте в зажиме корпуса;
• Вставьте центральную жилу в винтовой контакт и затяните винт до плотного прилегания - не переусердствуйте, чтобы не повредить провод;
• Проверьте прочность соединения легким потягиванием кабеля.

Не используйте этот разъем с многожильными кабелями без предварительной пропайки концов - они плохо фиксируются в винтовом зажиме.

Безопасность и стандарты

Разъем штекер RCA металл под винт ZN черный/красный не имеет сертификации по безопасности высокого напряжения. Назначен исключительно для работы с низковольтными сигналами (до 5 В постоянного и переменного тока). Не применяйте в сетях 220 В или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Отсутствие необходимости пайки - экономия времени при сборке и ремонте
• Никелированные контакты - устойчивы к коррозии, сохраняют качество сигнала годами
• Амортизатор кабеля - снижает риск обрыва при механическом воздействии
• Цветовая маркировка - минимизирует ошибки при подключении стереосистем
• Металлический корпус - лучше экранирует помехи по сравнению с пластиковыми аналогами

Ограничения применения

• Не подходит для цифровых сигналов (HDMI, SPDIF) - импеданс 75 Ом рассчитан только на аналоговый формат
• Не рекомендован для постоянной вибрационной среды (например, двигатели, насосы) - винтовые соединения могут ослабевать
• Не герметичен - не использовать вне помещений или в сырых помещениях без дополнительной защиты IP
• Не предназначены для высоких мощностей - максимальный ток ограничен 1 А

Примеры использования

• Подключение микрофона к звуковой карте через линейный вход
• Присоединение видеокамеры VHS к DVR-регистратору
• Формирование временной аудиосистемы в студии записи
• Обслуживание старого оборудования, где замена разъёмов требует минимальных изменений
• Настройка домашнего кинотеатра с использованием аналоговых кабелей

Практические советы

• Выбирайте кабель с достаточным запасом длины - частые перемещения увеличивают нагрузку на разъем
• Перед первым подключением проверьте полярность: красный - правый канал, черный - левый или масса
• При работе с несколькими разъемами одновременно (стерео) закрепляйте кабели хомутиками, чтобы избежать перегибов
• Для долговечности периодически проверяйте затяжку винтов - особенно после первого месяца эксплуатации
• Если вы используете разъемы в публичных местах - рассмотрите возможность установки защитных колпачков, чтобы избежать загрязнения контактов
