Разгонщик фланцев клиновой РФ-10-54 серия ПРОФИ | 87723 КВТ

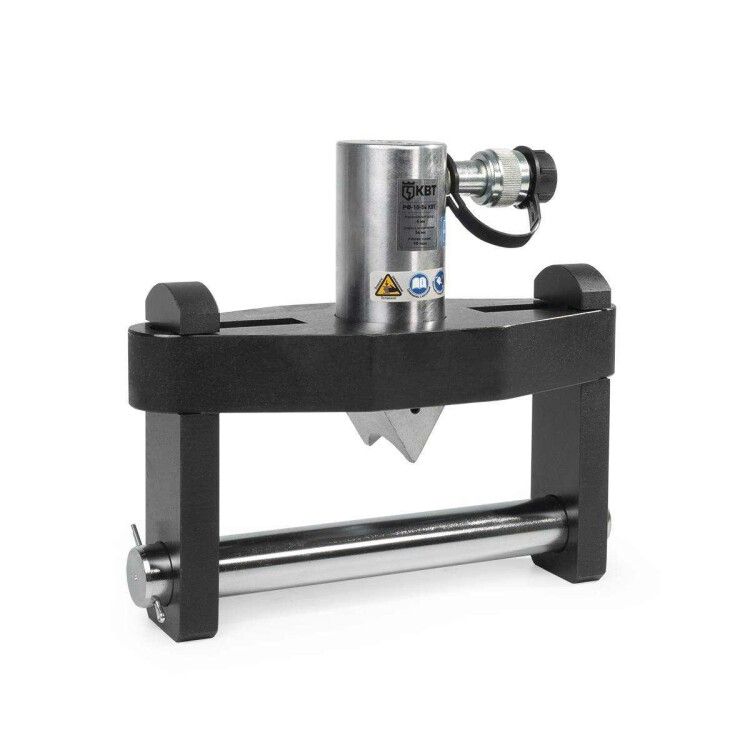

Разгонщик фланцев клиновой РФ-10-54 серия ПРОФИ, КВТ - это специализированный инструмент для безопасного и точного рассечения фланцевых соединений в трубопроводах без предварительного зазора. Подходит для работ на нефтегазовых, водопроводных и канализационных сетях. Комплексный набор с металлическим кейсом обеспечивает удобство хранения и быстрый выход на объект.

Назначение и область применения

Разгонщик фланцев клиновой РФ-10-54 серия ПРОФИ, КВТ используется для отделения фланцев при замене прокладок, установке заглушек или демонтаже участков трубопровода. Инструмент применяется там, где невозможно использовать обычные рычаги из-за ограниченного доступа или высокого давления в системе. Особенно эффективен на крупномагистральных сетях - нефтепроводах, газопроводах, системах централизованного водоснабжения и канализации.

Технические характеристики

• Максимальная ширина раздвижения: 54 мм
• Минимальный необходимый зазор между фланцами: 0 мм
• Диаметр упорного штифта: 31 мм
• Максимальное расстояние от оси штифта до вершины клина: 50 мм
• Диапазон регулируемых захватов: 105–210 мм
• Максимальное усилие: 10 тонн
• Присоединительная резьба: К 3/8" «розетка» (стандартная для гидравлических насосов КВТ)
• Вес инструмента: 11,2 кг; вес всего комплекта: 14 кг
• Общая длина: 280 мм
• Габариты металлического кейса: 310×265×135 мм
• Автоматический пружинный возврат штока

Совместимость и монтаж

Разгонщик фланцев клиновой РФ-10-54 серия ПРОФИ, КВТ работает исключительно с гидравлическими насосами компании КВТ, имеющими минимальный объем рабочей жидкости 0,25 литра. Подключение осуществляется через стандартную розеточную резьбу К 3/8". Установка не требует сложной подготовки - достаточно закрепить штифт в центральном отверстии одного фланца, зафиксировать захваты на втором, после чего подключить насос и начать раздвижение. Благодаря автоматической настройке диапазона захватов, инструмент сам адаптируется под размер фланца при увеличении зазора.

Особенности конструкции

Клиновая система позволяет развивать большое усилие даже при отсутствии начального зазора между фланцами - это главное отличие от механических аналогов. Нет необходимости предварительно подбивать или расшатывать соединение. Конструкция устойчива к перегрузкам благодаря прочному корпусу и надежным механизмам передачи нагрузки. Все движущиеся части защищены от попадания грязи и влаги, что важно при работе в условиях открытых сетей.

Преимущества

• Не требует предварительного зазора между фланцами - можно работать даже на плотно сбитых соединениях
• Автоматическое выставление захватов снижает время подготовки и риск ошибки
• Высокий уровень усилия (10 т) позволяет раздвигать жестко затянутые фланцы на больших диаметрах
• Пружинный возврат штока ускоряет процесс снятия инструмента после завершения работы
• Металлический кейс обеспечивает долгую сохранность инструмента и удобство перевозки
• Универсальная совместимость с широким спектром насосов КВТ

Ограничения применения

• Не предназначен для использования с насосами других брендов - требуется именно розетка К 3/8" и совместимый объем масла
• Максимальная ширина раздвижения 54 мм ограничивает применение на очень массивных фланцах с большим шагом болтов
• Не рекомендован для работы при температуре ниже -20C - возможна потеря эластичности уплотнителей и снижение герметичности
• Запрещено применять для разгона фланцев с поврежденными поверхностями или деформированными болтами - есть риск поломки механизма

Примеры использования

• Замена прокладки на фланце магистрального газопровода диаметром DN200
• Установка заглушки на водопроводе в котельной с высоким давлением
• Демонтаж участка канализационной сети с плотно заржавевшими фланцами
• Работа на нефтеперекачивающей станции, где нельзя допустить утечки среды

Практические советы

• Перед началом работы проверьте состояние уплотнительных колец из ремкомплекта - они должны быть целыми и свободно двигаться в пазах
• Убедитесь, что диаметр фланца попадает в диапазон 105–210 мм - инструмент не справится с меньшим или слишком большим размером
• При использовании на старых трубопроводах с коррозией - предварительно смажьте поверхности фланцев проникающей смазкой
• После каждой операции протирайте шток и клин от грязи и влаги - это продлит срок службы
• Храните инструмент в металлическом кейсе - он защищает от ударов и окисления
• Не используйте насосы с объемом меньше 0,25 л - недостаточное давление не позволит достичь максимального усилия
