Разрядник ОПС1-D 1Р In=5kA Un=230B Im=10kA | SQ0201-0009 TDM

Товарные предложения:

Ограничитель имульсных перенапряжений 1П 230B 5-10кА TDM ОПС1-D

21.11.2024

2 шт.

1 153,69 ₽

шт.

от 3 дней

Условия поставки разрядника ОПС1-D 1Р In=5kA Un=230B Im=10kA | SQ0201-0009 TDM

Купить 2 шт. разрядника опс1-d 1р in=5ka un=230b im=10ka | sq0201-0009 tdm могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена разрядника ОПС1-D 1Р In=5kA Un=230B Im=10kA | SQ0201-0009 TDM зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

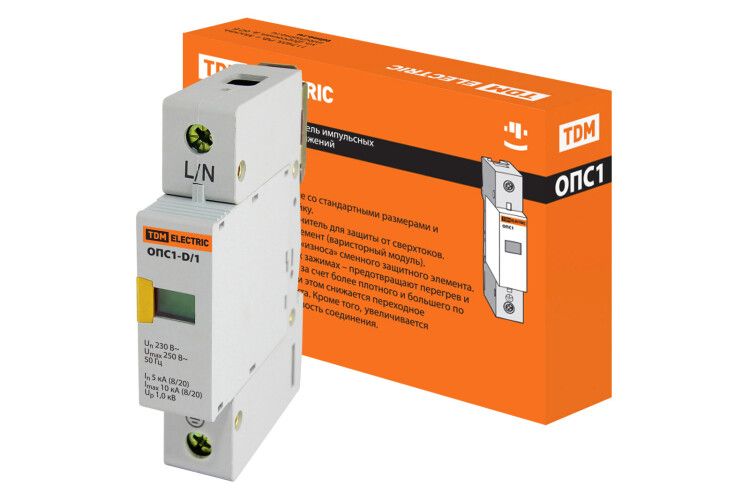

Разрядник ОПС1-D 1Р In=5kA Un=230B Im=10kA от TDM ELECTRIC - это устройство, предназначенное для защиты от коммутационных импульсных и грозовых перенапряжений. Оно может быть использовано как коммутационный и защитный аппарат, а также для защиты счетчиков.

Преимущества данного разрядника:

Сменный варисторный модуль позволяет провести замену без отключения подключенных проводов и снятия основания. Это экономит время и упрощает процесс обслуживания.
Совместимость размеров позволяет установить разрядник в стандартный щиток с любыми аппаратами модульной серии. Это обеспечивает гибкость при монтаже и расширении электрической системы.
При выходе из строя варисторного блока в одном модуле достаточно заменить всего один варисторный блок, а не менять разрядник целиком. Это экономически выгодно и упрощает обслуживание.
Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/Земля), что позволяет избежать ошибок при монтаже. Это обеспечивает безопасность и удобство при установке.
Металлическая подпружиненная защелка надежно фиксирует разрядник на DIN-рейке. Она также является гарантией того, что аппарат новый и находится в заводской упаковке.

Разрядник ОПС1-D 1Р In=5kA Un=230B Im=10kA имеет следующие характеристики:

Изолированный: Нет
Выпуск воздуха: Нет
Категория тип 2: Нет
Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм
Тип категории 1: Нет
Тип категории 3: Нет
Степень защиты (IP): IP20
Количество полюсов: 1
Сигнал на устройстве: Нет (без)
Конфигурация системы: TN-C-S
С индукцией размыкания: Нет
Тип (исполнение) полюсов: 1
С фильтром подавления помех: Нет
Взрывобезопасное исполнение: Нет
Уровень защиты по напряжению: 1 кВ
Макс. фотоэлектрическое напряжение: 0.01 В
Суммарный ток разряда (8/20) (L+N+PE): 10 кА
Уровень защиты по напряжению L-N: 1 кВ
Конструктивный размер (габарит): 1 модуль
Уровень защиты по напряжению N-PE: 1 кВ
Номинальный сброс импульсного тока (8/20): 5 кА
Номинальное напряжение переменного тока (AC): 230 В
Номинальное напряжение постоянного тока (DC): 0.01 В
Уровень защиты по напряжению L-PE/N-PE: 1 кВ
Встроенный резервный предохранитель: Да
Подходит для устройств с N-проводником: Нет
С контактом дистанционной сигнализации: Нет
Предупредительный контроль температуры: Нет
Максимальное длительное напряжение постоянного тока (DC): 0.01 В
Максимальное длительное напряжение переменного тока (AC): 250 В
Максимальное сечение гибкого проводника (тонкопроволочного): 25 мм²
Максимальное сечение жесткого проводника (одно-/многожильного): 25 мм²
Подходит для аппаратов с вспомогательным выключателем (дополнительным контактом): Нет

Разрядник ОПС1-D 1Р In=5kA Un=230B Im=10kA поставляется в упаковке:

ОПС1-B 1Р - 120 шт.
ОПС1-B 2Р - 60 шт.
ОПС1-B 3Р - 40 шт.
ОПС1-B 4Р - 30 шт.
Сменный модуль ОПС1 - 120 шт.

Характеристики c описанием

Способ монтажа:

DIN-рейка (с Ω-профилем) 35 мм

Способ монтажа разрядников и устройств защиты определяет метод их установки и крепления в электрических системах. От выбора способа монтажа зависит удобство установки, надежность крепления и доступность для обслуживания. Различные способы монтажа подходят для различных условий эксплуатации и типов оборудования. Монтаж на DIN-рейку осуществляется путем установки устройства на стандартную металлическую рейку, что обеспечивает удобство и быстроту монтажа и демонтажа. Этот способ часто используется в распределительных щитах и шкафах автоматики. Монтаж через адаптер предполагает использование специального переходника для установки устройства. Это может быть необходимо для интеграции с нестандартными или устаревшими системами крепления. Монтаж на аппарат означает непосредственное крепление устройства защиты к оборудованию, которое оно защищает. Это обеспечивает минимальное расстояние между устройством и защищаемым оборудованием, что повышает эффективность защиты. Настенный монтаж предполагает крепление устройства защиты на вертикальную поверхность, что удобно для экономии пространства и обеспечения легкого доступа для обслуживания. Монтаж на устройство подразумевает установку непосредственно на защищаемое устройство, что обеспечивает компактность и минимальные потери на соединениях. Стационарный монтаж предполагает постоянное крепление устройства в одном месте, что обеспечивает высокую надежность и устойчивость конструкции. Подходит для крупных и тяжелых устройств. Скрытый монтаж подразумевает установку устройства внутри стен или других конструкций, что обеспечивает защиту от внешних воздействий и повышает эстетичность. Монтаж на монтажные элементы предполагает использование дополнительных крепежных деталей, таких как кронштейны или рамы, для установки устройства. Это обеспечивает гибкость в выборе места установки. Втычной монтаж предполагает установку устройства путем вставки его в соответствующий разъем или гнездо. Это обеспечивает простоту и быстроту замены устройства. Соединение винтовое предполагает использование винтов для крепления устройства. Это обеспечивает надежное и прочное соединение, подходящее для условий с вибрациями или механическими нагрузками.

Степень защиты (IP):

IP20

Степень защиты (IP) определяет уровень защиты разрядников и устройств защиты от проникновения твердых предметов и воды. Стандарт IP, разработанный Международной электротехнической комиссией (IEC), состоит из двух цифр: первая указывает на степень защиты от твердых объектов, вторая — от воды. Знание степени защиты позволяет правильно выбрать устройство для конкретных условий эксплуатации, обеспечивая его надежную работу и долговечность. IP20: Устройства с такой степенью защиты защищены от твердых предметов размером более 12,5 мм (например, пальцев), но не имеют защиты от воды. Рекомендуется использовать в сухих, чистых помещениях, где отсутствует риск попадания влаги. Не подходит для использования на улице или в условиях повышенной влажности. IP65: Устройства защищены от пыли (полная защита) и струй воды с любого направления. Идеально подходят для использования в условиях, где возможна значительная запыленность и воздействие воды, например, на производственных предприятиях или на улице. Обеспечивают надежную работу в сложных условиях окружающей среды. IP66: Устройства защищены от пыли (полная защита) и сильных струй воды или морских волн. Подходят для использования в экстремальных условиях, таких как морские платформы, корабли или промышленные зоны с интенсивным водным воздействием. Обеспечивают высокую надежность и долговечность в самых суровых условиях. IP54: Устройства защищены от ограниченного проникновения пыли и от брызг воды с любого направления. Рекомендуется для использования в условиях, где возможна некоторая запыленность и воздействие влаги, например, в мастерских или на складах. Обеспечивают достаточную защиту для большинства внутренних и некоторых наружных применений.

Сигнал на устройстве:

Нет (без)

Сигнал на устройстве указывает на тип индикации, которую использует устройство защиты для оповещения о своем состоянии или срабатывании. Это свойство важно для обеспечения своевременного и адекватного реагирования на аварийные ситуации, а также для удобства эксплуатации и технического обслуживания устройства. Оптический сигнал - это визуальная индикация состояния устройства, обычно реализуемая с помощью светодиодов или других световых индикаторов. Важно для использования в условиях, где акустические сигналы могут быть не слышны или неуместны. Рекомендуется для тихих или визуально доступных мест. Нет сигнала означает, что устройство не оборудовано никакими средствами индикации состояния. Подходит для простых систем, где постоянный мониторинг не требуется или где индикация осуществляется внешними средствами. При выборе такого устройства необходимо учитывать необходимость дополнительных средств контроля. Акустический сигнал - это звуковая индикация состояния устройства, которая может быть слышна на определенном расстоянии. Полезен в шумных средах или там, где визуальная индикация может быть не заметна. Рекомендуется для мест с высоким уровнем шума или для критических систем, где требуется мгновенное уведомление. Возможно считывание означает, что устройство поддерживает функции мониторинга и передачи данных о своем состоянии на внешние устройства или системы. Это важно для интеграции в автоматизированные системы управления и мониторинга. Рекомендуется для сложных систем, где необходим постоянный удаленный контроль. Акустический и оптический сигнал - это комбинированная индикация, использующая как звуковые, так и визуальные сигналы для оповещения о состоянии устройства. Обеспечивает максимальную информативность и надежность, особенно в критически важных системах. Рекомендуется для использования в местах с переменными условиями окружающей среды, где оба типа сигналов могут быть полезны.

Конфигурация системы:

TN-C-S

Конфигурация системы определяет тип системы заземления и распределения нейтрали, используемой в электрической сети, что влияет на выбор и работу разрядников и устройств защиты. Правильный выбор конфигурации обеспечивает эффективную защиту оборудования и безопасность эксплуатации. TN-C: Система TN-C объединяет нейтральный и защитный проводники в один PEN-проводник. Это упрощает монтаж, но может увеличить риск возникновения электрических помех и ухудшить защиту от перенапряжений. Рекомендуется для сетей, где требуется минимизация затрат на проводку. TN-S: В системе TN-S нейтральный (N) и защитный (PE) проводники разделены. Это улучшает защиту от перенапряжений и снижает риск электрических помех. Рекомендуется для сетей с высокими требованиями к безопасности и качеству электропитания. Сеть TN: Общий термин для систем TN, включающих TN-C, TN-S и TN-C-S. Выбор конкретной конфигурации зависит от требований безопасности и условий эксплуатации. Обеспечивает хорошую защиту и надежность при правильном выборе и установке. Сеть TN S: Подразумевает использование системы TN-S. Обеспечивает высокую степень защиты и надежность благодаря разделению нейтрального и защитного проводников. Рекомендуется для критически важных объектов и сетей с высокими стандартами безопасности. TT: В системе TT нейтральный проводник заземлен на стороне источника, а защитные проводники заземлены на стороне потребителя. Это обеспечивает высокую степень защиты от поражения электрическим током и подходит для сетей с частыми перенапряжениями. Рекомендуется для сельских и удаленных сетей. Сеть ТТ-, TN-S, TN-C-S: Подразумевает возможность использования любой из этих систем в зависимости от конкретных условий эксплуатации и требований безопасности. Обеспечивает гибкость в выборе конфигурации для оптимальной защиты и надежности. TN-C-S: Система TN-C-S использует объединенный PEN-проводник в части сети и разделенные N и PE проводники в другой части. Это позволяет сочетать простоту монтажа TN-C с улучшенной защитой TN-S. Рекомендуется для сетей, где необходимо комбинировать различные требования к безопасности и экономичности. IT: В системе IT нейтральный проводник изолирован или заземлен через высокое сопротивление. Это минимизирует риск коротких замыканий и обеспечивает высокую надежность электроснабжения. Рекомендуется для промышленных объектов и сетей с высокими требованиями к непрерывности электропитания.

Тип (исполнение) полюсов:

Тип (исполнение) полюсов определяет количество и конфигурацию полюсов, которые используются в разрядниках и устройствах защиты для обеспечения эффективной защиты электрических систем от перенапряжений. Выбор типа полюсов влияет на распределение нагрузки, защиту от коротких замыканий и общую надежность системы. Правильный выбор типа полюсов зависит от специфики применения и требований электрической сети. Один полюс (1): Используется для однофазных систем, где требуется защита только одного проводника. Это наиболее простой и экономичный вариант, подходящий для базовых приложений. Два полюса (2): Применяется в однофазных системах с защитой как фазного, так и нулевого проводников. Обеспечивает более полную защиту по сравнению с однофазной схемой с одним полюсом. Три полюса (3): Используется в трехфазных системах для защиты всех трех фаз. Это стандартный выбор для промышленных и коммерческих приложений, где требуется защита трехфазной сети. Четыре полюса (4): Применяется в трехфазных системах с защитой всех трех фаз и нулевого проводника. Обеспечивает максимальную защиту и надежность в сложных электрических системах. Три полюса + нейтраль/защитный проводник (3+N/PE): Используется в трехфазных системах с дополнительной защитой нейтрального или защитного проводника. Это обеспечивает дополнительную безопасность и защиту от перенапряжений, особенно в системах с чувствительным оборудованием. Один полюс + нейтраль/защитный проводник (1+N/PE): Применяется в однофазных системах с дополнительной защитой нейтрального или защитного проводника. Это улучшает защиту по сравнению с однофазной схемой с одним полюсом, особенно в системах с высоким уровнем безопасности. Нейтраль/защитный проводник (N/PE): Используется для защиты только нейтрального или защитного проводника. Это специализированный вариант, который может быть применен в системах, где требуется защита именно этих проводников.

Уровень защиты по напряжению:

1 кВ

Уровень защиты по напряжению обозначает максимальное напряжение, которое устройство защиты может выдержать без повреждений. Это критически важно для обеспечения безопасности и надежности электрических сетей и оборудования, защищая их от перенапряжений и скачков напряжения. Уровень защиты по напряжению 1.3 кВ подходит для средних промышленных и коммерческих приложений. Рекомендуется для использования в системах, где возможны умеренные скачки напряжения. Уровень защиты по напряжению 1.4 кВ обеспечивает дополнительную защиту по сравнению с 1.3 кВ, что делает его идеальным для более чувствительных электронных систем и оборудования. Уровень защиты по напряжению 1.5 кВ используется для высоконадежных промышленных систем, где требуются повышенные стандарты безопасности и стабильности. Уровень защиты по напряжению 2 кВ подходит для тяжелых промышленных условий и крупных электрических установок, обеспечивая высокую степень защиты от сильных перенапряжений. Уровень защиты по напряжению 0.8 кВ предназначен для использования в менее критичных системах, где возможны только незначительные скачки напряжения. Уровень защиты по напряжению 1.8 кВ используется в системах с высоким риском перенапряжений, обеспечивая надежную защиту для сложного оборудования. Уровень защиты по напряжению 1.7 кВ является промежуточным вариантом между 1.5 и 1.8 кВ, предлагая баланс между защитой и экономичностью. Уровень защиты по напряжению 1 кВ подходит для стандартных промышленных и коммерческих приложений, обеспечивая базовую защиту от перенапряжений. Уровень защиты по напряжению 800 В применяется для менее требовательных приложений, где перенапряжения не превышают данный уровень. Уровень защиты по напряжению 0.5 кВ используется в низковольтных системах, где важна защита от очень небольших скачков напряжения.

Макс. фотоэлектрич. напряжение:

0.01 В

Максимальное фотоэлектрическое напряжение (Макс. фотоэлектрич. напряжение) - это максимальное напряжение, которое фотоэлектрическая система может генерировать в условиях открытой цепи. В контексте разрядников и устройств защиты, это свойство указывает на предельное напряжение, при котором устройство может эффективно защитить фотоэлектрическую систему от перенапряжений и других электрических аномалий. Правильный выбор значения этого параметра критически важен для обеспечения надежной работы и долговечности системы. 0.01 В - Минимальное значение, которое указывает на очень низкий уровень напряжения. Используется в специализированных или маломощных системах, где высокое напряжение не ожидается. Подходит для защиты чувствительных компонентов. 1000 В - Обычное значение для большинства стандартных фотоэлектрических систем. Обеспечивает надежную защиту от перенапряжений в типичных условиях эксплуатации. Рекомендуется для большинства коммерческих и бытовых установок. 1500 В - Повышенное значение для более мощных фотоэлектрических систем или в условиях, где возможны высокие напряжения. Обеспечивает дополнительную защиту и рекомендуется для промышленных и крупных коммерческих установок. 900 В - Промежуточное значение, которое может использоваться в системах со средней мощностью. Обеспечивает баланс между защитой и экономичностью. Подходит для небольших коммерческих и крупных бытовых установок.

Уровень защиты по напряжению L-N:

1 кВ

Уровень защиты по напряжению L-N (линия-нейтраль) указывает на максимальное напряжение, которое устройство может выдержать между линией и нейтралью без повреждений. Это критически важный параметр для разрядников и устройств защиты, так как он определяет их способность защитить электрическую систему от перенапряжений. Выбор подходящего уровня защиты зависит от требований конкретной системы и условий эксплуатации. Уровень защиты 1.4 кВ обеспечивает высокую степень защиты для систем с относительно низким рабочим напряжением. Рекомендуется для использования в бытовых и маломощных коммерческих электрических установках. Уровень защиты 1.3 кВ подходит для систем, где требуется чуть более высокая защита по сравнению с 1.4 кВ. Это значение часто используется в небольших промышленных установках. Уровень защиты 2 кВ предназначен для систем с более высокими требованиями к устойчивости к перенапряжениям. Рекомендуется для средних промышленных и крупных коммерческих объектов. Уровень защиты 1.8 кВ является промежуточным значением, которое подходит для систем с умеренными требованиями к защите. Это значение часто используется в промышленных и крупных бытовых установках. Уровень защиты 1.7 кВ обеспечивает достаточную защиту для большинства стандартных промышленных и коммерческих систем, где требуется надежная защита от перенапряжений. Уровень защиты 0.8 кВ подходит для систем с низким рабочим напряжением и минимальными требованиями к защите от перенапряжений. Рекомендуется для маломощных бытовых приложений. Уровень защиты 1 кВ является стандартным значением для большинства бытовых и небольших коммерческих систем. Обеспечивает базовую защиту от перенапряжений. Уровень защиты 1.5 кВ подходит для систем с умеренными требованиями к защите. Часто используется в коммерческих и небольших промышленных установках. Уровень защиты 1.25 кВ обеспечивает дополнительную защиту по сравнению со стандартными значениями, такими как 1 кВ. Рекомендуется для систем с повышенными требованиями к надежности. Уровень защиты 1.9 кВ подходит для систем с высокими требованиями к защите от перенапряжений. Часто используется в крупных промышленных и критически важных установках.

Конструктивный размер (габарит):

1 модуль

Конструктивный размер (габарит) указывает на физические размеры устройства защиты или разрядника, выраженные в модулях. Это свойство важно для определения совместимости устройства с распределительными щитами и другими монтажными конструкциями. Размер в модулях определяет, сколько места устройство займет на DIN-рейке, что влияет на планирование и организацию электрической системы. Конструктивный размер 1 модуль означает, что устройство занимает минимальное пространство на DIN-рейке. Подходит для систем с ограниченным местом и для установки в компактные распределительные щиты. Рекомендуется использовать в случаях, когда требуется экономия пространства. Конструктивный размер 2 модуля занимает больше места по сравнению с 1 модулем, но предоставляет больше возможностей для интеграции дополнительных функций. Подходит для средних и крупных распределительных щитов, где важен баланс между компактностью и функциональностью. Конструктивный размер 3 модуля используется для более сложных устройств, требующих дополнительного пространства для компонентов. Рекомендуется для систем, где требуется высокая производительность и надежность, а также для установки в просторные распределительные щиты. Конструктивный размер 4 модуля занимает значительное пространство на DIN-рейке и подходит для мощных и многофункциональных устройств. Используется в крупных распределительных щитах и системах, где есть достаточное место для монтажа. Конструктивный размер 6 модулей предназначен для очень крупных и сложных устройств защиты. Требует значительного пространства на DIN-рейке и подходит для промышленных и коммерческих приложений, где важна высокая мощность и надежность. Конструктивный размер 8 модулей занимает максимальное пространство и используется для самых крупных и мощных устройств. Рекомендуется для использования в крупных промышленных и коммерческих системах, где требуется значительное количество функций и высокая производительность.

Уровень защиты по напряжению N-PE:

1 кВ

Уровень защиты по напряжению N-PE указывает максимальное напряжение, которое может возникнуть между нейтралью (N) и защитным проводником (PE) в момент срабатывания устройства защиты от перенапряжения. Этот показатель важен для оценки эффективности защиты оборудования от перенапряжений, вызванных разрядами молний или другими электрическими возмущениями. Чем ниже значение уровня защиты, тем лучше защита оборудования. Рекомендуется выбирать устройства с уровнем защиты, соответствующим требованиям конкретной установки и стандартам безопасности. Уровень защиты 1.4 кВ. Обеспечивает достаточную защиту для большинства бытовых и промышленных устройств, минимизируя риск повреждения оборудования при перенапряжениях. Уровень защиты 1.5 кВ. Подходит для использования в стандартных условиях эксплуатации, обеспечивая надежную защиту от перенапряжений. Уровень защиты 1.3 кВ. Предоставляет более высокую степень защиты по сравнению с 1.4 и 1.5 кВ, рекомендуется для чувствительного оборудования. Уровень защиты 2 кВ. Может быть использован в системах, где допустимы более высокие уровни перенапряжений, например, в некоторых промышленных установках. Уровень защиты 1.8 кВ. Обеспечивает баланс между защитой и допустимыми уровнями перенапряжений, подходит для большинства стандартных приложений. Уровень защиты 1 кВ. Идеален для защиты чувствительных электронных устройств, обеспечивая минимальное воздействие перенапряжений. Уровень защиты 1.9 кВ. Подходит для использования в условиях, где допустимы немного более высокие уровни перенапряжений, чем стандартные. Уровень защиты 1.25 кВ. Обеспечивает надежную защиту для широкого спектра оборудования, включая чувствительную электронику. Уровень защиты 15 кВ. Обычно используется в специализированных промышленных или энергетических установках, где допустимы очень высокие уровни перенапряжений. Уровень защиты 2.5 кВ. Подходит для систем с более высокими допустимыми уровнями перенапряжений, часто используется в промышленных приложениях.

Номин. сброс импульсного тока (8/20):

5 кА

Номинальный сброс импульсного тока (8/20) — это максимальный ток, который устройство защиты может эффективно сбросить в течение короткого импульса, измеряемого по стандартной форме волны 8/20 мкс. Это свойство важно для оценки способности устройства защиты справляться с кратковременными высокоэнергетическими импульсами, такими как молнии или другие переходные процессы. Правильный выбор значения этого параметра обеспечивает надежную защиту оборудования и предотвращает повреждение системы. Номинальный сброс импульсного тока 20 кА указывает на то, что устройство способно справляться с импульсами до 20 кА. Это значение подходит для защиты оборудования в условиях средней интенсивности переходных процессов. Рекомендуется для использования в коммерческих и промышленных установках. Номинальный сброс импульсного тока 10 кА указывает на то, что устройство может эффективно сбрасывать импульсы до 10 кА. Это значение подходит для менее критичных применений, таких как защита бытовых приборов или небольших коммерческих устройств. Номинальный сброс импульсного тока 30 кА указывает на более высокую способность устройства справляться с сильными импульсами до 30 кА. Рекомендуется для использования в промышленных и крупных коммерческих сетях, где возможны более высокие уровни импульсных токов. Номинальный сброс импульсного тока 5 кА указывает на минимальную защиту, которая подходит для низкоэнергетических систем и небольших бытовых устройств. Важно учитывать, что для более критичных применений это значение может быть недостаточным. Номинальный сброс импульсного тока 40 кА указывает на высокую способность устройства справляться с очень сильными импульсами до 40 кА. Это значение подходит для защиты критически важных систем и оборудования в условиях высокой интенсивности переходных процессов. Номинальный сброс импульсного тока 15 кА указывает на среднюю способность устройства справляться с импульсами до 15 кА. Это значение подходит для защиты оборудования в условиях умеренной интенсивности переходных процессов. Номинальный сброс импульсного тока 25 кА указывает на хорошую способность устройства справляться с сильными импульсами до 25 кА. Рекомендуется для защиты промышленных и коммерческих установок, где возможны высокие уровни импульсных токов. Номинальный сброс импульсного тока 50 кА указывает на очень высокую способность устройства справляться с экстремально сильными импульсами до 50 кА. Это значение подходит для защиты критически важных систем и оборудования в условиях экстремальной интенсивности переходных процессов. Номинальный сброс импульсного тока 2 кА указывает на минимальную защиту, которая подходит для очень низкоэнергетических систем и небольших бытовых устройств. Важно учитывать, что для более критичных применений это значение может быть недостаточным. Номинальный сброс импульсного тока 60 кА указывает на максимальную способность устройства справляться с чрезвычайно сильными импульсами до 60 кА. Это значение подходит для защиты наиболее критически важных систем и оборудования в условиях экстремальной интенсивности переходных процессов.

Номин. напряжение перемен. тока (AC):

230 В

Номинальное напряжение переменного тока (AC) обозначает максимальное напряжение, при котором разрядники и устройства защиты могут эффективно работать без риска повреждения или снижения их защитных свойств. Это ключевой параметр, определяющий совместимость устройства с электрической сетью и его способность обеспечивать надежную защиту от перенапряжений. Номинальное напряжение 230 В подходит для стандартных бытовых и коммерческих электрических систем. Рекомендуется для использования в большинстве жилых и офисных помещений, где стандартное напряжение сети составляет 230 В. При замене устройства важно выбирать разрядники с аналогичным номинальным напряжением для обеспечения корректной работы и защиты. Номинальное напряжение 400 В используется в промышленных и специализированных электрических системах, где требуется более высокое напряжение. Такие устройства подходят для применения в трехфазных системах, обеспечивая защиту от перенапряжений в условиях высокой нагрузки. Замена должна осуществляться с учетом специфики электрической сети и требуемого уровня защиты. Номинальное напряжение 120 В характерно для некоторых регионов и специфических применений, таких как бытовые системы в Северной Америке. Эти устройства обеспечивают защиту в условиях более низкого стандартного напряжения. При замене следует учитывать региональные стандарты и требования к безопасности. Номинальное напряжение 350 В используется в специализированных и промышленных системах, где требуется промежуточное значение напряжения. Это значение обеспечивает надежную защиту в условиях повышенного напряжения. При выборе и замене важно учитывать специфику применения и требования к защите. Номинальное напряжение 275 В подходит для систем, где требуется чуть более высокое напряжение, чем стандартное бытовое. Это значение часто используется в коммерческих и некоторых промышленных установках. Рекомендуется для применения в условиях, где необходима повышенная защита от перенапряжений. Номинальное напряжение 440 В предназначено для высоковольтных промышленных систем, где стандартное рабочее напряжение выше. Эти устройства обеспечивают надежную защиту в условиях высоких нагрузок и напряжений. Замена должна осуществляться с учетом высоковольтных требований и специфики системы. Номинальное напряжение 320 В используется в специализированных электрических системах, где требуется промежуточное значение напряжения. Обеспечивает надежную защиту в условиях умеренно высокого напряжения. При замене важно учитывать специфику системы и требования к уровню защиты. Номинальное напряжение 60 В характерно для низковольтных систем и специализированных применений, таких как телекоммуникационные и сигнальные системы. Эти устройства обеспечивают защиту в условиях низкого напряжения. При выборе и замене необходимо учитывать специфику низковольтных систем и требования к безопасности. Номинальное напряжение 385 В используется в специализированных и промышленных системах, обеспечивая защиту в условиях повышенного напряжения. Это значение подходит для систем, требующих надежной защиты от перенапряжений. При замене важно учитывать специфику применения и соответствие требованиям системы. Номинальное напряжение 280 В подходит для систем, где требуется чуть более высокое напряжение, чем стандартное бытовое. Обеспечивает надежную защиту в коммерческих и некоторых промышленных установках. Рекомендуется для применения в условиях, где необходима повышенная защита от перенапряжений.

Номин. напряжение постоян. тока (DC):

0.01 В

Номинальное напряжение постоянного тока (DC) для разрядников и устройств защиты указывает на максимальное напряжение, при котором устройство может эффективно работать и обеспечивать защиту. Это критический параметр для выбора устройств, так как он определяет пределы их применения и надежность в условиях эксплуатации. Номинальное напряжение 350 В: Подходит для средневысоковольтных систем, обеспечивая защиту от перенапряжений в промышленных и коммерческих установках. Рекомендуется для использования в системах, где рабочее напряжение не превышает 350 В. Номинальное напряжение 0.01 В: Применимо в сверхнизковольтных системах, таких как микроэлектроника и чувствительные датчики. Обеспечивает защиту от минимальных перенапряжений, но требует тщательного подбора для обеспечения совместимости с устройствами. Номинальное напряжение 440 В: Идеально для высоковольтных промышленных приложений, включая электросети и крупные электрические установки. Обеспечивает надежную защиту при высоких напряжениях, предотвращая повреждения оборудования. Номинальное напряжение 560 В: Используется в специализированных высоковольтных системах, таких как трансформаторы и распределительные устройства. Обеспечивает защиту от перенапряжений, характерных для таких систем, и повышает надежность оборудования. Номинальное напряжение 220 В: Широко применяется в бытовых и коммерческих электрических системах. Обеспечивает стандартную защиту для большинства электрических устройств, работающих на 220 В. Номинальное напряжение 230 В: Чаще всего используется в европейских электрических системах. Обеспечивает защиту для бытовых и коммерческих устройств, работающих на 230 В, предотвращая повреждения от перенапряжений. Номинальное напряжение 24 В: Применяется в низковольтных системах, таких как системы управления и автоматики. Обеспечивает защиту для устройств, работающих на 24 В, предотвращая сбои и повреждения. Номинальное напряжение 200 В: Используется в специфических промышленных и коммерческих приложениях. Обеспечивает надежную защиту для оборудования, работающего на 200 В, предотвращая повреждения от перенапряжений. Номинальное напряжение 1500 В: Применяется в высоковольтных и специализированных системах, таких как энергетические установки и высоковольтные линии. Обеспечивает защиту от экстремальных перенапряжений, сохраняя целостность оборудования. Номинальное напряжение 1.2 В: Подходит для защиты низковольтных электронных компонентов и микросхем. Обеспечивает защиту от минимальных перенапряжений, что критично для чувствительных электронных устройств.

Уровень защиты по напряжению L-PE/N-PE:

1 кВ

Уровень защиты по напряжению L-PE/N-PE указывает на максимальное напряжение, которое может возникнуть между фазным проводом (L) и защитным проводником (PE) или нейтральным проводом (N) и защитным проводником (PE) при работе разрядника или устройства защиты. Это значение важно для определения способности устройства эффективно защищать оборудование от перенапряжений, вызванных, например, молнией или другими электромагнитными воздействиями. Чем ниже уровень защиты по напряжению, тем лучше устройство способно защитить оборудование. Значение 1 кВ указывает на высокий уровень защиты, что делает устройство подходящим для использования в системах, где требуется надежная защита от перенапряжений. Рекомендуется для критически важных приложений. Значение 2 кВ указывает на средний уровень защиты. Подходит для общего применения, где защита от перенапряжений важна, но не критична. Может использоваться в жилых и коммерческих зданиях. Значение 1.8 кВ предоставляет высокий уровень защиты, близкий к значению 1 кВ, и рекомендуется для систем с высокими требованиями к надежности и безопасности. Значение 1.5 кВ указывает на хороший уровень защиты, достаточный для большинства коммерческих и жилых применений, обеспечивая баланс между эффективностью и стоимостью. Значение 1.3 кВ обеспечивает высокий уровень защиты, что делает его подходящим для использования в условиях, где требуется надежная защита от перенапряжений, но с меньшими требованиями, чем для значений 1 и 1.8 кВ. Значение 0.01 кВ (10 В) указывает на крайне высокий уровень защиты, что делает устройство подходящим для очень чувствительного оборудования, требующего минимального возможного перенапряжения. Значение 1.9 кВ обеспечивает высокий уровень защиты, что делает его подходящим для систем с высокими требованиями к надежности, аналогично значению 1.8 кВ. Значение 1.4 кВ предоставляет хороший уровень защиты, достаточный для большинства применений, где требуется надежная защита от перенапряжений, но с меньшими требованиями, чем для значений 1 и 1.8 кВ. Значение 0.6 кВ указывает на очень высокий уровень защиты, что делает устройство подходящим для использования в системах с высокой чувствительностью к перенапряжениям и где требуется минимальное воздействие на оборудование.

Встроенный резервный предохранитель:

Да

Встроенный резервный предохранитель является дополнительным элементом защиты в разрядниках и устройствах защиты, который активируется в случае выхода из строя основного предохранителя. Данный компонент обеспечивает дополнительную надежность и безопасность работы устройства, предотвращая возможные повреждения и аварийные ситуации. Отсутствие встроенного резервного предохранителя означает, что устройство полагается только на основной предохранитель для защиты от перегрузок и коротких замыканий. В случае выхода из строя основного предохранителя, устройство перестает функционировать до замены предохранителя, что может привести к простою и дополнительным затратам на ремонт. Рекомендуется для систем, где дополнительная защита не является критически важной. Наличие встроенного резервного предохранителя обеспечивает дополнительный уровень защиты, активируясь при выходе из строя основного предохранителя. Это позволяет устройству продолжать работу, обеспечивая непрерывность защиты и минимизируя риск повреждений оборудования. Рекомендуется для критически важных систем, где надежность и безопасность являются приоритетами. При замене устройства следует учитывать наличие резервного предохранителя для поддержания уровня защиты.

С контактом дистанционной сигнализации:

Нет

Свойство 'С контактом дистанционной сигнализации' указывает на наличие или отсутствие в разрядниках и устройствах защиты специального контакта, который позволяет передавать информацию о состоянии устройства на удаленные системы мониторинга и управления. Это свойство важно для интеграции устройств в более сложные системы автоматизации и обеспечения оперативного контроля. Значение 'Нет' означает, что разрядник или устройство защиты не оснащено контактом дистанционной сигнализации. Такие устройства могут быть менее подходящими для сложных систем автоматизации, где требуется постоянный мониторинг состояния. Рекомендуется использовать в простых системах, где нет необходимости в удаленном контроле. Значение 'Да' указывает на наличие контакта дистанционной сигнализации в разряднике или устройстве защиты. Это позволяет интегрировать устройство в системы автоматического управления и мониторинга, обеспечивая своевременное обнаружение неисправностей и оперативное реагирование. Рекомендуется для использования в критически важных системах, где требуется высокий уровень контроля и безопасности.

Макс. длительное напряжение постоян. тока DC:

0.01 В

Максимальное длительное напряжение постоянного тока (DC) — это наибольшее напряжение, которое устройство защиты или разрядник может выдерживать в течение длительного времени без ухудшения своих рабочих характеристик или повреждений. Это важный параметр для выбора устройства, так как он определяет его способность эффективно защищать оборудование от перенапряжений в сети постоянного тока. 275 В — Подходит для использования в системах с относительно низким напряжением постоянного тока. Рекомендуется для стандартных промышленных и бытовых применений, где постоянное напряжение не превышает 275 В. 350 В — Идеально подходит для более высоких напряжений в промышленных системах. Обеспечивает надежную защиту в условиях, где напряжение может достигать 350 В. 0.01 В — Практически не используется в стандартных разрядниках и устройствах защиты, так как такое низкое напряжение трудно реализуемо и не имеет широкого применения. 440 В — Подходит для высоковольтных промышленных и специализированных применений, где требуется защита от более высоких напряжений постоянного тока. 1000 В — Применяется в высоковольтных системах, таких как энергетические установки и крупные промышленные комплексы. Обеспечивает защиту при очень высоких уровнях постоянного напряжения. 185 В — Используется в системах средней мощности, где постоянное напряжение не превышает 185 В. Подходит для специализированных промышленных применений. 6 В — Применяется в низковольтных системах, таких как некоторые электронные устройства и специализированные маломощные системы. 28 В — Подходит для специфических низковольтных систем, таких как авиационные и автомобильные сети постоянного тока. 52 В — Используется в специализированных системах, где напряжение не превышает 52 В. Подходит для определенных промышленных и коммерческих применений. 16 В — Применяется в низковольтных электронных устройствах и специализированных системах, где требуется защита от перенапряжений на уровне до 16 В.

Макс. длительное напряжение перемен. тока АС:

250 В

Макс. длительное напряжение перемен. тока АС (В) — это максимальное значение переменного напряжения, которое разрядник или устройство защиты может выдерживать в течение продолжительного времени без повреждений или снижения эффективности. Это свойство критически важно для выбора устройства, так как превышение данного напряжения может привести к его выходу из строя и, как следствие, к недостаточной защите оборудования. При выборе разрядника или устройства защиты рекомендуется учитывать максимальное рабочее напряжение системы и выбирать устройство с запасом по данному параметру, чтобы обеспечить надежную и долговременную защиту. Замена устройства должна производиться на аналогичное или с более высоким значением максимального длительного напряжения переменного тока, чтобы избежать риска повреждений.

Макс. сечение гибкого проводника (тонкопроволочного):

25 мм²

Максимальное сечение гибкого проводника (тонкопроволочного) указывает на предельное сечение провода, который может быть подключен к разряднику или устройству защиты без риска перегрева, повышенного сопротивления или механических повреждений. Это свойство важно для обеспечения надежности и безопасности электрической системы, так как правильный выбор сечения проводника предотвращает возможные аварийные ситуации и обеспечивает оптимальную работу устройства. Сечение 25 мм² подходит для средних нагрузок, часто используемых в промышленных и крупных коммерческих установках. Обеспечивает хорошую проводимость и надежность при умеренных токах. Сечение 35 мм² предназначено для более высоких нагрузок, характерных для мощных промышленных систем. Обеспечивает низкое сопротивление и высокую надежность при высоких токах. Сечение 16 мм² часто используется в бытовых и малых коммерческих установках. Подходит для умеренных токов и обеспечивает достаточную проводимость и безопасность. Сечение 2.5 мм² подходит для малых токов, часто используемых в бытовых приборах и осветительных системах. Обеспечивает надежную работу при низких нагрузках. Сечение 10 мм² используется для средних нагрузок в бытовых и малых коммерческих установках. Обеспечивает хорошую проводимость и надежность при умеренных токах. Сечение 6 мм² подходит для малых и средних нагрузок, часто используемых в бытовых и малых коммерческих установках. Обеспечивает надежную работу при умеренных токах. Сечение 150 мм² предназначено для очень высоких нагрузок, характерных для крупных промышленных систем. Обеспечивает минимальное сопротивление и высокую надежность при экстремально высоких токах. Сечение 70 мм² используется для высоких нагрузок, часто встречающихся в промышленных установках. Обеспечивает низкое сопротивление и высокую надежность при высоких токах. Сечение 4 мм² подходит для малых нагрузок, часто используемых в бытовых и малых коммерческих установках. Обеспечивает надежную работу при низких токах. Сечение 20 мм² используется для средних нагрузок в промышленных и крупных коммерческих установках. Обеспечивает хорошую проводимость и надежность при умеренных токах.

Макс. сечение жесткого проводника (одно-/многожильного):

25 мм²

Максимальное сечение жесткого проводника (одно-/многожильного) указывает на предельно допустимую площадь поперечного сечения проводника, который может быть подключен к разряднику или устройству защиты. Это свойство важно для обеспечения надежного и безопасного функционирования устройства, так как оно определяет максимально допустимую нагрузку и ток, который проводник может передавать без риска перегрева или повреждения. Сечение 35 мм² подходит для высоких токов и напряжений, часто используется в промышленных и энергетических установках. Рекомендуется для систем, где требуется высокая надежность и долговечность. Сечение 25 мм² оптимально для средних нагрузок, часто применяется в коммерческих и жилых зданиях. Обеспечивает баланс между гибкостью проводника и его токопроводящими свойствами. Сечение 16 мм² используется для средних токов в бытовых и небольших промышленных установках. Подходит для подключения основных распределительных линий и крупных бытовых приборов. Сечение 10 мм² часто используется для подключения розеток и осветительных систем в жилых и коммерческих зданиях. Обеспечивает надежную работу при умеренных нагрузках. Сечение 2.5 мм² подходит для низких токов, часто используется для подключения мелкой бытовой техники и осветительных приборов. Рекомендуется для второстепенных линий и вспомогательных систем. Сечение 6 мм² используется для средних токов, часто применяется в системах электроснабжения жилых домов и небольших коммерческих объектов. Обеспечивает надежное соединение при умеренных нагрузках. Сечение 70 мм² подходит для высоких токов и напряжений, используется в крупных промышленных установках и энергетических системах. Рекомендуется для критически важных систем с высокой нагрузкой. Сечение 150 мм² используется для очень высоких токов и напряжений, применяется в тяжелой промышленности и энергетике. Обеспечивает максимальную надежность и устойчивость к перегрузкам. Сечение 50 мм² подходит для высоких токов, часто используется в промышленных и коммерческих установках. Обеспечивает надежную работу при высокой нагрузке. Сечение 4 мм² используется для умеренных токов, часто применяется в жилых и небольших коммерческих объектах. Обеспечивает надежное соединение при небольших и средних нагрузках.

Сертификаты

Сертификат соответствия

PDF

Отказное письмо

PDF

Аналоги (5)

Ограничитель перенапряжений ОПС1-D 1P 5кА 230В - MOP20-1-D IEK	473 шт.	1 307,4 ₽	шт.	от 1 дня
Ограничитель импульсных напряжений серии ОПВ-D/1P In 5кА 230В (с сигнализацией) EKF PROxima \| opv-d1	18 шт.	1 439,45 ₽	шт.	от 1 дня
Разрядник ОПС1-D 2Р In=5kA Un=230B Im=10kA \| SQ0201-0010 TDM	204 шт.	2 592,88 ₽	шт.	от 5 дней
Ограничитель перенапряжений 1P 20кА D 275В ОП-101 \| 18013DEK DEKraft APC	240 шт.	1 842 ₽	шт.	от 5 дней
Сменный модуль ОПС1-D 1P \| SQ0201-0013 TDM	130 шт.	1 212,59 ₽	шт.	от 5 дней
