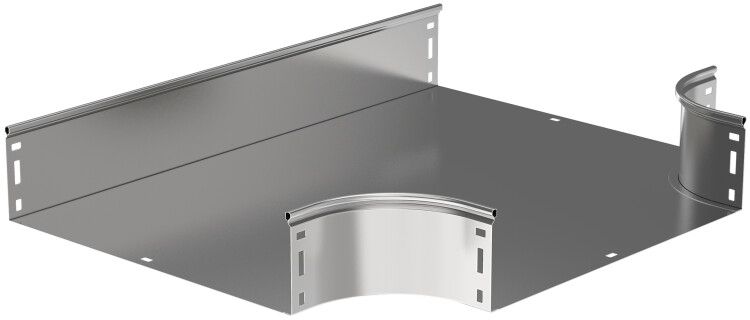

Разветвитель Т-образ. плавн. тип Г01 ESCA 100х600мм IEK CRT01-0-100-600

Разветвитель Т-образный плавный тип Г01 ESCA 100х600мм от IEK — элемент кабельной системы для безопасного и компактного изменения направления трассы в виде буквы T. Применяется в промышленных объектах, где требуется организовать ответвление кабелей без нарушения целостности лотка. Артикул crt01-0-100-600 соответствует серийному решению ESCA.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 100х600мм используется для создания Т-образного ответвления в кабельном лотке. Он позволяет изменить траекторию трассы под углом 90°, сохраняя плавный проход кабелей и предотвращая перегибы. Подходит для установки в системах распределения силовых и управляющих кабелей на заводах, в энергообъектах, на транспорте и в других местах с высокой плотностью кабельных трасс.

Технические характеристики

• Высота лотка: 100 мм — обеспечивает достаточную вместимость для групп кабелей;
• Ширина лотка: 600 мм — совместим с крупногабаритными трассами;
• Материал: сталь с покрытием по методу Сендзимира — повышает коррозионную стойкость;
• Толщина стенки: 0,8 мм — баланс между жесткостью и весом;
• Степень защиты IP00 — не защищен от попадания воды и пыли; применяется только внутри закрытых помещений;
• Диапазон температур: от –50 °C до +40 °C — работает в холодных и умеренных климатических зонах;
• Цвет: серый — соответствует стандартной цветовой гамме кабельных систем IEK;
• Срок службы: 20 лет — при соблюдении условий эксплуатации;
• Соответствие: ГОСТ Р 52868-2007 — норматив для металлических кабельных лотков;
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 — допущено к использованию в помещениях с контролируемым микроклиматом.

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 100х600мм совместим со всеми лотками серии ESCA того же размера (100×600 мм). Монтаж осуществляется путём фиксации болтами к основному лотку. Для герметичности и безопасности необходимо использовать крышки и заглушки отдельно — они в комплект не входят. Рекомендуется проверять соответствие посадочных отверстий перед сборкой. Нельзя применять с лотками другого производителя без точного совпадения геометрии и шага креплений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и прочность металлических кабельных лотков. Покрытие по методу Сендзимира гарантирует равномерный слой цинка толщиной более 10 мкм, что снижает риск коррозии даже при механическом воздействии. Однако из-за степени защиты IP00 использование вне закрытых помещений запрещено — возможен контакт с влагой, пылью и химическими веществами.

Преимущества

• Плавная форма внутреннего канала минимизирует трение кабелей при протяжке;
• Оцинкованное покрытие увеличивает долговечность в условиях повышенной влажности;
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии ESCA;
• Низкий вес при сохранении жёсткости упрощает транспортировку и монтаж;
• Серый цвет легко сочетается с остальной кабельной инфраструктурой IEK.

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых подвалов или производств с постоянным контактом с водой — из-за IP00;
• Не рекомендуется для кабелей с внешней оболочкой, чувствительной к abrasion — хотя форма плавная, но без крышки кабели остаются открытыми;
• Требуется обязательная установка крышек и заглушек — без них система не соответствует правилам электробезопасности;
• Не подходит для кабелей с диаметром, превышающим допустимую нагрузку на лоток 100×600 мм — следует рассчитывать суммарный объем кабелей по ГОСТ.

Примеры использования

• Обустройство ответвлений кабелей от главной трассы к станкам на производстве;
• Переход кабельной сети от одного корпуса к смежному в цеху;
• Разводка управления в автоматизированных линиях с множеством точек подключения;
• Подключение датчиков и приводов в логистических комплексах с высокой плотностью проводки.

Практические советы

• Перед монтажом проверьте, чтобы все участки лотка имели одинаковый уровень — перепады вызывают перегрузку на швах;
• Используйте только оригинальные крышки и заглушки от IEK серии ESCA — несовместимые детали нарушают целостность системы;
• При прокладке кабелей через разветвитель не затягивайте их слишком сильно — это может повредить изоляцию;
• Для длительной эксплуатации в средах с частыми перепадами температур проверяйте состояние цинкового покрытия каждые 2–3 года;
• Артикул crt01-0-100-600 — единственный вариант этого типа в серии ESCA с такими габаритами — не заменяйте аналогами без расчета нагрузки.
