Разветвитель Т-образ. плавн. тип Г01 ESCA 50х50мм IEK CRT01-0-050-050

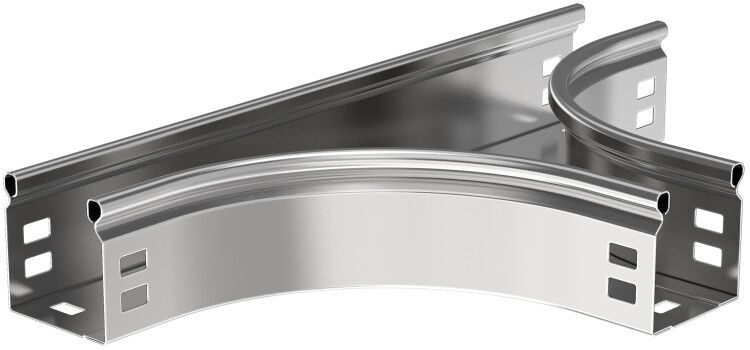

Разветвитель Т-образный плавный тип Г01 ESCA 50х50мм от IEK - элемент системы кабельных лотков, предназначенный для создания плавного Т-образного ответвления трассы без острых углов. Артикул crt01-0-050-050 подходит для прокладки кабелей в промышленных условиях с высокими требованиями к долговечности и устойчивости к коррозии.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 50х50мм используется для изменения направления кабельной трассы под углом 90° - например, когда основная линия должна ответвиться в сторону к оборудованию, шкафу или другому участку трассы. Подходит для систем с плоским профилем 50×50 мм. Применяется на объектах с постоянным движением кабелей: заводские линии, распределительные пункты, автоматизированные производства. Не предназначен для открытых площадок без корпуса - степень защиты IP00 требует установки внутри закрытых каналов или под крышками.

Технические характеристики

• Форма: Т-образный тройник с плавными переходами - снижает механическую нагрузку на кабели при прокладке
• Размеры: 50 мм × 50 мм - совпадает с шириной и высотой стандартных лотков ESCA
• Материал: сталь толщиной 0,8 мм - обеспечивает жесткость и устойчивость к деформациям
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка ≥10 мкм, повышает коррозионную стойкость
• Температурный диапазон: от –50 C до +40 C - работает в холодных помещениях и на улице под навесом
• Срок службы: 20 лет - при условии соблюдения условий эксплуатации и отсутствия химических воздействий
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к применению во многих регионах России и стран СНГ
• Степень защиты: IP00 - не защищен от воды и пыли; требуется использование крышки или герметичного кожуха
• Норматив: соответствует ГОСТ Р 52868-2007 - стандарт для металлических кабельных лотков

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 50х50мм совместим с другими элементами серии ESCA того же размера - лотками, уголками, муфтами. Монтаж выполняется путём фиксации болтами или самонарезающими винтами к смежным участкам лотка. Соединение должно быть плотным - зазор между деталями не должен превышать 1–2 мм. Интегрированный соединительный разъём позволяет легко соединить несколько секций без дополнительных крепёжных элементов. Крышка в комплект не входит - её необходимо заказывать отдельно (например, модель CRK-50x50).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных систем. Отсутствие степени защиты IP00 означает, что разветвитель нельзя использовать в сырых, запылённых или взрывоопасных средах без внешней защиты. Для работы в таких условиях рекомендуется комбинировать его с герметичными крышками или корпусами класса IP54 и выше.

Преимущества

• Плавный радиус изгиба - предотвращает перегиб и повреждение кабелей при прокладке
• Оцинкованное покрытие - увеличивает срок службы в агрессивных средах без необходимости окраски
• Жёсткая конструкция - сохраняет форму даже при значительном количестве кабелей внутри
• Интегрированный разъём - ускоряет сборку и исключает необходимость в дополнительных переходниках
• Серый цвет - гармонирует с большинством серийных решений IEK

Ограничения применения

• Не применяется вне закрытых систем - IP00 не защищает от влаги, пыли и механических ударов
• Не подходит для силовых кабелей свыше 10 кВ - ограниченная прочность конструкции не рассчитана на большие нагрузки
• Запрещено использовать в местах с частыми вибрациями без дополнительной фиксации - возможна потеря герметичности при отсутствии крышек
• Не рекомендуется для наружной установки без надёжного кожуха - даже при оцинковке длительное воздействие осадков снижает срок службы

Примеры использования

• Ответвление кабеля от главной трассы к станку ЧПУ в цеху
• Переход от вертикального лотка к горизонтальному в распределительной камере
• Обход препятствия (колонны, трубопровода) в технологическом помещении
• Подключение датчиков и контроллеров к основному кабельному маршруту на конвейере

Практические советы

• При выборе проверьте внутренний габарит - 50×50 мм должен точно совпадать с вашим лотком, иначе возникнут щели
• Для удобства монтажа используйте одинаковые крепёжные элементы (винты, гайки) со всей системой
• Если трасса будет подвергаться повышенной нагрузке - дополнительно закрепите разветвитель анкерами через каждые 1,5 метра
• Не забудьте заказать крышку - без неё система теряет защиту и соответствие требованиям безопасности
• При использовании в холодных помещениях (до –50 C) убедитесь, что кабели также рассчитаны на такие температуры - материал самого разветвителя выдерживает, но изоляция проводов может стать хрупкой
