Разветвитель Т-образ. плавн. тип Г01 ESCA 80х100 HDZ IEK CRT01-0-080-100-HDZ

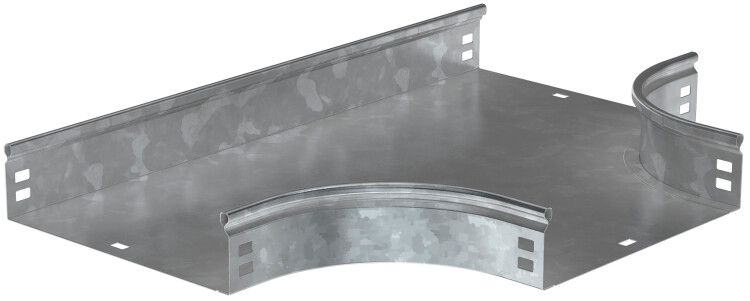

Разветвитель Т-образный плавный тип Г01 ESCA 80х100мм HDZ - это металлический элемент для организации Т-образного ответвления кабельной трассы. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и рассчитано на длительную эксплуатацию в условиях сурового климата. Артикул crt01-0-080-100-hdz соответствует серии ESCA бренда IEK.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х100мм HDZ используется для создания ответвлений кабельных трасс под углом 90°, когда необходимо вывести кабель из основного канала в сторону. Применяется в системах кабельных лотков при прокладке силовых и контрольных кабелей. Подходит для промышленных объектов, заводов, энергообъектов, где требуется надёжная и долговечная организация маршрутов проводки.

Технические характеристики

• Форма: Т-образная, с плавным переходом - снижает механическую нагрузку на кабели при прокладке
• Размеры: высота 80 мм, ширина 100 мм - совместим с лотками аналогичных габаритов
• Материал: сталь с горячим цинкованием - защитный слой цинка ≥55 мкм, обеспечивает антикоррозийную стойкость
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже, но требует осторожности при резке
• Цвет: светло-серый - соответствует цветовой гамме системы ESCA
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - работает в широком диапазоне температур
• Диапазон рабочих температур: от –50 C до +40 C - допустимо применение в холодных регионах и на открытых площадках
• Степень защиты IP00 - не защищён от попадания воды и пыли; применяется только внутри закрытых кабельных систем
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Исполнение: с встроенным интегрированным соединителем - позволяет фиксировать элемент без дополнительных креплений
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и лоткам

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х100мм HDZ совместим с другими элементами серии ESCA того же размера (80×100 мм). Монтаж осуществляется путём вставки в основной лоток и фиксации через встроенный соединитель - дополнительные болты или хомуты не требуются. Для сборки трассы используйте прямые участки, углы и другие аксессуары той же серии. Крышка в комплект не входит - её необходимо заказывать отдельно (например, крышка ESCA 80x100 мм).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и аксессуарам. Горячее цинкование обеспечивает электроизоляционную безопасность при контакте с металлическими частями. Однако, поскольку степень защиты IP00, использование вне закрытых кабельных систем запрещено - риск поражения током и повреждения кабелей возможен при воздействии внешней среды.

Преимущества

• Плавный профиль снижает риск перегиба и повреждения кабеля при прокладке
• Горячее цинкование гарантирует долговечность даже в агрессивных средах
• Встроенный соединитель ускоряет монтаж и исключает необходимость в дополнительных крепёжных деталях
• Совместимость с сериями ESCA от IEK - возможность замены и расширения трассы без переделок
• Поддержка работы при экстремальных температурах - подходит для холодных регионов России

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие степени защиты IP00 делает невозможным использование на улице или в сырых помещениях без корпуса
• Толщина стенки 0,8 мм не рекомендует использовать в местах с высокой механической нагрузкой (например, под проездом транспорта)
• Не подходит для кабелей с большим наружным диаметром - проверьте свободное сечение лотка перед установкой
• Крышка не входит в комплект - обязательна покупка отдельно для завершения системы

Примеры использования

• Обустройство ответвления от главного кабельного лотка к станку на производстве
• Переход кабеля от вертикального стояка к горизонтальной трассе в распределительном щите
• Организация вывода сигнальных кабелей к датчикам на конвейере
• Монтаж в тепловых пунктах, где важна коррозионная стойкость

Практические советы

• Перед монтажом проверьте внутреннее сечение лотка - кабели должны занимать не более 40–50% объема
• При резке или сверлении используйте инструменты, не деформирующие цинковое покрытие - после обработки обработайте места реза специальным составом против коррозии
• Для герметизации соединений используйте только совместимые крышки ESCA - несовпадение размеров вызывает зазоры и потерю целостности трассы
• При использовании в условиях повышенной влажности обязательно закрывайте разветвитель крышкой - даже при наличии цинка, постоянный контакт с влагой сокращает срок службы
• Заказывайте разветвители с запасом - они часто теряются при перевозке, а точная замена по артикулу crt01-0-080-100-hdz может занять время
