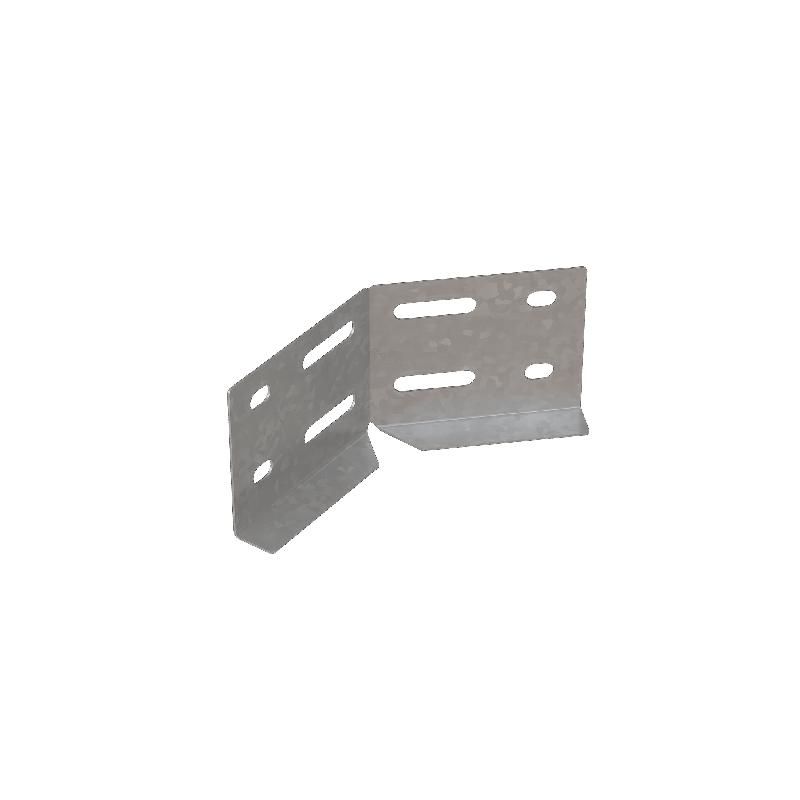

Регулируемый горизонтальный соединитель для лестничного лотка H100 s:1,2 мм HD N | LSPNL3 КМ-профиль LO41237

Соединитель для лестничного лотка регулируемый горизонтальный H=100мм, толщина 1.2мм, HD N, КМ-профиль, LSPNL3 обеспечивает гибкую сборку кабельных трасс с возможностью изменения направления в горизонтальной плоскости. Подходит для монтажа в условиях повышенной влажности и наружных зонах, совместим с другими элементами системы КМ-Профиля.

Назначение и область применения

Этот соединитель предназначен для создания горизонтальных поворотов и Т-образных ответвлений в кабельных трассах из лестничных лотков. Он позволяет изменить направление трассы без использования жестких угловых элементов, что особенно важно при обходе колонн, труб, дверных проёмов и других архитектурных препятствий. Применяется в системах прокладки кабелей на промышленных объектах, в офисах, торговых центрах, ЖКХ и на улице - там, где требуется надёжная и адаптивная кабельная система.

Технические характеристики

• Высота борта: 100 мм - соответствует стандартным лестничным лоткам этой высоты;
• Толщина металла: 1,2 мм - обеспечивает достаточную жёсткость при сохранении лёгкости;
• Материал: оцинкованная сталь, покрытие по ГОСТ 9.307-89 - защищает от коррозии;
• Класс защиты по ГОСТ 15150-69: УХЛ - допускает эксплуатацию в помещениях с высокой влажностью, на открытом воздухе и в слабокоррозийной среде;
• Регулируемость: возможность плавного изменения угла поворота в пределах конструктивных возможностей;
• Артикул: LSPNL3 - уникальный идентификатор для заказа и сверки комплектации.

Совместимость и монтаж

Соединитель LSPNL3 совместим с лестничными лотками серии КМ-Профиля, имеющими высоту борта 100 мм. Монтаж осуществляется с помощью болтов и гаек, входящих в комплект крепежа лотков. Соединение фиксируется на шпильках, расположенных по кромкам лотка - не требует сварки. Для правильной установки необходимо выровнять оси лотков до затяжки крепежа, чтобы избежать перекоса. Регулировка угла выполняется путём ослабления креплений, перемещения элемента и последующей фиксации.

Безопасность и стандарты

• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует долговечность покрытия;
• Соответствие ГОСТ 15150-69 класса УХЛ - подтверждает устойчивость к температурным колебаниям и влаге;
• Не содержит токсичных материалов - безопасен для работы в закрытых помещениях;
• Электрическая проводимость материала обеспечивает единый потенциал при использовании в системах заземления.

Преимущества

• Гибкость: позволяет задавать угол поворота без замены целого участка трассы;
• Удобство монтажа: не требует специального оборудования - достаточно обычного инструмента;
• Долговечность: оцинкованная поверхность служит десятилетиями даже во влажной среде;
• Системность: полностью интегрируется с другими элементами КМ-Профиля - можно собирать сложные маршруты без переходников;
• Экономия времени: исключает необходимость резки и подгонки лотков на месте.

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте другие типы соединителей для подъёмов/спусков;
• Не рекомендован для мест с постоянным механическим воздействием (например, рядом с движущимися механизмами);
• Запрещён к применению в агрессивных химических средах (кислоты, щёлочи, растворители) - даже оцинкованная сталь подвержена коррозии при длительном контакте;
• Не следует использовать в качестве опорного элемента - он не рассчитан на нагрузку, кроме веса кабеля и собственного веса.

Примеры использования

• Обход колонны в производственном цехе - поворот трассы на 90° с помощью одного элемента вместо двух угловых лотков;
• Формирование Т-образного ответвления к распределительному щиту сбоку от основной трассы;
• Прокладка кабелей в подвале с высокой влажностью - благодаря оцинковке не нужна дополнительная антикоррозийная обработка;
• Монтаж на фасаде здания - элемент выдерживает перепады температур и атмосферные осадки.

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка - он должен точно совпадать с 100 мм; если есть отклонение, соединение будет неплотным;
• При использовании в открытом воздухе периодически осматривайте места крепления - возможно осыпание цинка на острых кромках;
• Не перетягивайте болты - это может деформировать тонкий металл (1,2 мм) и нарушить герметичность соединения;
• Для больших радиусов поворота используйте несколько таких соединителей подряд - это снижает напряжение в материале;
• LSPNL3 от КМ-Профиля совместим с аналогичными изделиями других производителей только при точном совпадении габаритов - лучше использовать всю систему одной марки.
