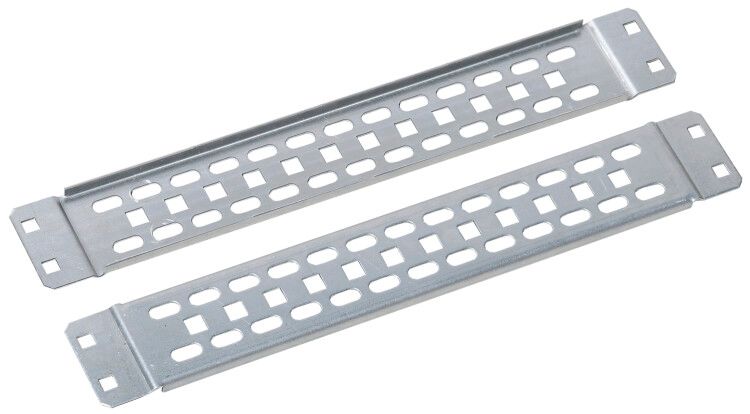

Рейка боковая для ВРУ ХХХХхХХХх600 SMART (комп. 2шт.) | YKV-RB-600 IEK

Рейка боковая для ВРУ ХХХХхХХХх600 SMART (комплект 2 шт.) от IEK - элемент крепления для внутреннего оборудования в распределительных устройствах серии SMART. Комплект из двух реек обеспечивает надёжную фиксацию аппаратов по всей глубине корпуса, упрощая сборку и обслуживание.

Назначение и область применения

Рейка боковая для ВРУ ХХХХхХХХх600 SMART предназначена для установки электротехнического оборудования внутри щитов ВРУ - например, автоматических выключателей, контакторов, реле, модульных устройств. Монтируется вертикально по боковым стенкам корпуса, позволяя равномерно распределить нагрузку на конструкцию и сохранить доступ ко всем компонентам. Подходит для промышленных, коммерческих и жилых объектов, где используются щиты серии SMART от IEK.

Технические характеристики

• Тип изделия: рейка горизонтальная (для крепления вдоль глубины корпуса)
• Исполнение: боковая рейка (устанавливается на боковые стенки щита)
• Материал: сталь - прочная, устойчивая к деформациям
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды
• Цвет: не указан - поверхность не окрашена, подлежит гальванизации или покраске при необходимости
• Комплект: 2 штуки - одна рейка на каждую сторону корпуса
• Артикул: ykv-rb-600

Совместимость и монтаж

Рейка боковая для ВРУ ХХХХхХХХх600 SMART совместима исключительно со щитами серии SMART от IEK, имеющими соответствующий профиль крепления. Установка выполняется по всей высоте боковой стенки корпуса - рейки фиксируются саморезами или заклёпками в заранее подготовленные отверстия. Глубина корпуса должна составлять 600 мм - именно для таких размеров рассчитана данная модель. Не применяйте с другими сериями щитов - отверстия и шаг крепления могут не совпадать.

Преимущества

• Обеспечивает равномерное распределение веса установленного оборудования - снижает риск перегрузки одной точки крепления
• Упрощает последующее обслуживание - все устройства остаются легко доступными
• Выполнена из стали - устойчива к механическим воздействиям и вибрациям
• Срок службы 25 лет - не требует замены в течение всего срока эксплуатации щита
• Комплект из двух реек - позволяет симметрично смонтировать оборудование с обеих сторон

Ограничения применения

• Не подходит для щитов других серий - даже если они имеют аналогичный размер 600 мм, система крепления отличается
• Не предназначен для наружной установки - материал не защищён от коррозии без дополнительной обработки
• Не используется как основная несущая конструкция - только для крепления малогабаритного оборудования
• Не совместима с оборудованием, требующим DIN-рейки - предназначена исключительно для бокового монтажа

Примеры использования

Рейка боковая для ВРУ ХХХХхХХХх600 SMART применяется в:

• Щитах ВРУ на промышленных предприятиях - для крепления автоматов, трансформаторов тока и реле защиты
• Жилищных комплексах - при сборке этажных распределительных щитов
• Объектах с повышенной вибрацией - благодаря прочному металлическому корпусу снижаются риски ослабления креплений

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса - 600 мм - и наличие нужных отверстий в стенках щита
• Используйте только рекомендованные крепёжные элементы - саморезы M4–M5 с плоской головкой
• Если щит будет установлен во влажном помещении - после монтажа обработайте рейки антикоррозийным составом
• Не затягивайте крепления слишком сильно - это может повредить тонкий металл корпуса щита
• При замене оборудования убедитесь, что новые устройства не выходят за пределы зоны крепления - иначе потребуются дополнительные кронштейны
