Рейка боковая специальная для шкафов CQE Г=400мм (уп.4шт) DKC R5NPLE400 ДКС

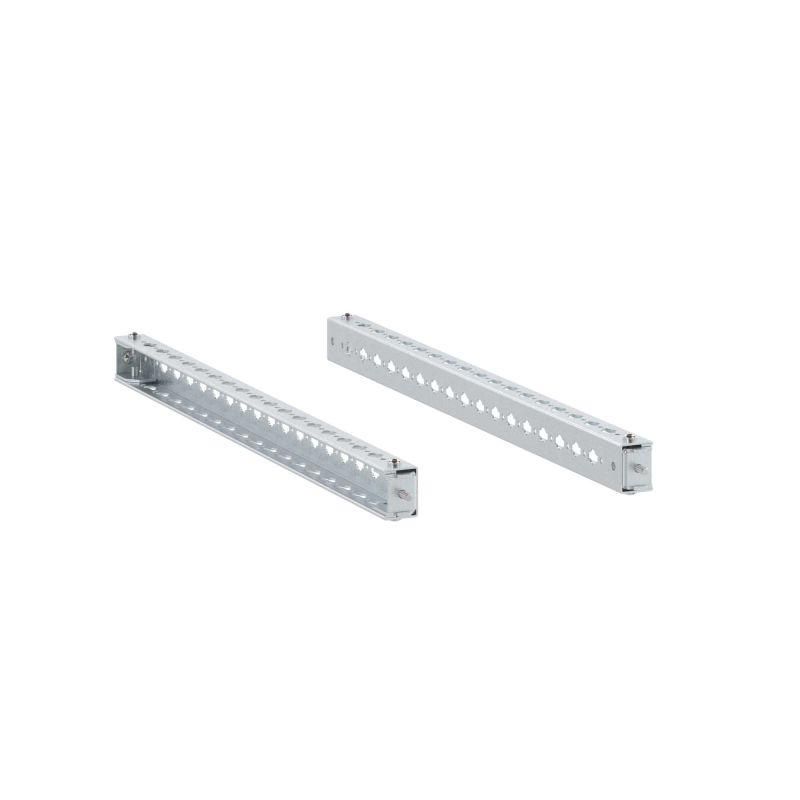

Рейка боковая специальная для шкафов CQE, глубина 400 мм, комплект 4 шт. DKC - это элемент крепления для сборки жестких конструкций внутри шкафов серии CQE и CQE N. Комплект из четырёх реек с крепежом позволяет надёжно фиксировать оборудование на заданной глубине, обеспечивая стабильную установку даже при высоких нагрузках.

Назначение и область применения

Рейка боковая специальная для шкафов CQE, глубина 400 мм, комплект 4 шт. DKC используется для формирования прочной базовой рамы внутри шкафов управления. Она служит основой для крепления модульных устройств - автоматических выключателей, контакторов, преобразователей частоты, реле и других компонентов, которые требуют точного позиционирования. Подходит для промышленных шкафов, где важна механическая устойчивость и возможность последующей модификации.

Технические характеристики

• Глубина рейки: 400 мм - соответствует стандартным размерам корпусов CQE и CQE N;
• Материал: оцинкованная сталь толщиной 2 мм - устойчива к коррозии и деформациям;
• Перфорация: шаг 25 мм - обеспечивает гибкую фиксацию крепёжных элементов;
• Ширина профиля: 400 мм - совпадает с внутренней шириной шкафов серии CQE;
• Комплектация: 4 рейки + крепёжные метизы - всё необходимое для одного шкафа;
• Изготовлена по технологии RAM block - система стандартизированного крепления от DKC.

Совместимость и монтаж

Рейка боковая специальная для шкафов CQE, глубина 400 мм, комплект 4 шт. DKC совместима исключительно с корпусами серий CQE и CQE N. Монтаж выполняется путём фиксации к боковым стенкам шкафа с помощью предложенных в комплекте самонарезающих винтов. Перфорация с шагом 25 мм позволяет точно регулировать положение оборудования - от края до центра шкафа. Для удобства рекомендуется собирать всю раму перед установкой внутренних компонентов.

Преимущества

• Увеличивает жёсткость конструкции шкафа - снижает риск вибраций и деформаций;
• Обеспечивает равномерное распределение веса оборудования - продлевает срок службы креплений;
• Ускоряет сборку за счёт готового комплекта и унифицированной системы крепления;
• Поддерживает чёткую геометрию шкафа - важно для правильной работы дверей и проводки;
• Закрытый цинковый слой защищает от окисления в условиях повышенной влажности.

Ограничения применения

Рейка боковая специальная для шкафов CQE, глубина 400 мм, комплект 4 шт. DKC не подходит для шкафов других серий, включая CQ, CQX или сторонние модели. Также не рекомендуется использовать её вне закрытых металлических корпусов - она не рассчитана на открытые монтажные платформы или настенные крепления. Применение с оборудованием массой более 80 кг на одну рейку требует дополнительной проверки несущей способности.

Примеры использования

• Сборка шкафа управления для станка ЧПУ - крепление ПЧ, PLC, термореле;
• Распределительный щит на производстве - фиксация автоматов и клеммных колодок;
• Агрегаты с вибрацией - усиление конструкции для предотвращения ослабления креплений;
• Модернизация существующего шкафа CQE - замена старых направляющих на новые рейки.

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - 400 мм должны полностью совпадать с внутренним размером;
• Не используйте крепёж другого типа - оригинальные метизы обеспечивают нужный момент затяжки и не повреждают перфорацию;
• При установке тяжёлых компонентов (например, трансформаторов) распределяйте нагрузку минимум на две смежные рейки;
• При необходимости можно комбинировать с другими элементами серии RAM block - например, с вертикальными планками или кронштейнами;
• Храните комплект в сухом месте - хотя материал оцинкован, длительный контакт с влагой может вызвать образование белого налёта (не влияет на функциональность).
