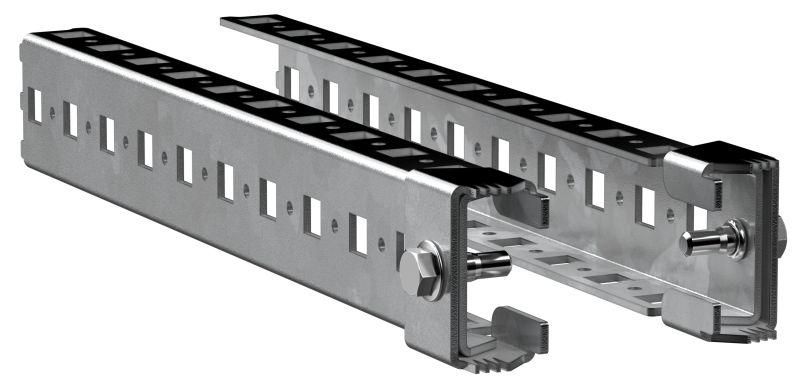

Рейка боковая 200 TITAN (уп.2шт) IEK TI-00D-RS-020

Рейка боковая 200 от IEK (ИЭК), артикул ti-00d-rs-020, предназначена для крепления электрооборудования внутри корпусов щитов модульных распределительных (ЩМП). Выполнена из оцинкованной стали с толщиной 2 мм и специальным профилем, обеспечивающим надёжную фиксацию компонентов.

Назначение и область применения

Рейка боковая 200 используется для монтажа автоматических выключателей, контакторов, реле, УЗО и других устройств на боковой стенке корпуса ЩМП. Применяется там, где требуется экономия внутреннего пространства или необходима вертикальная компоновка оборудования. Подходит для промышленных, коммерческих и жилых объектов, где используются сборочные щиты стандарта IEC.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности
• Толщина металла: 2 мм - обеспечивает достаточную жесткость при нагрузках
• Форма отверстий: квадратные - совместимы с крепежом типа “ласточкин хвост” (стандарт DIN 43880)
• Исполнение: специальный профиль - позволяет фиксировать оборудование без дополнительных кронштейнов
• Длина рейки: 200 мм - соответствует типовым размерам боковых панелей ЩМП

Совместимость и монтаж

Рейка боковая 200 совместима с оборудованием, имеющим крепление по стандарту DIN 35 мм, установленным через адаптеры или специальные зажимы. Монтаж осуществляется саморезами или заклепками к боковой стенке корпуса ЩМП. Отверстия расположены с шагом, соответствующим стандартному расположению крепежных элементов. Для точного позиционирования рекомендуется использовать шаблон или предварительно наметить места сверления.

Безопасность и стандарты

Произведена в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в сериях TITAN от IEK. Соответствует нормам безопасности для электромонтажных изделий в рамках ГОСТ Р 50030.2 и IEC 61439. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами.

Преимущества

• Увеличивает полезное пространство внутри щита за счёт вертикального монтажа
• Не требует дополнительных крепёжных деталей - оборудование крепится напрямую
• Оцинкованная поверхность продлевает срок службы в агрессивных средах
• Жёсткая конструкция исключает деформацию при длительной эксплуатации

Ограничения применения

Не предназначена для установки на внешних поверхностях без защиты от осадков. Не рекомендуется использовать в местах с постоянными вибрациями выше 1g без дополнительного демпфирования. Квадратные отверстия не подходят для крепления стандартных DIN-профилей без переходных пластин. Максимальный вес смонтированного оборудования не должен превышать 15 кг на одну рейку.

Примеры использования

• Крепление УЗО и автоматов на боковой стенке щита управления насосной станцией
• Установка реле времени и терморегуляторов в распределительном щите торгового центра
• Монтаж преобразователей частоты в компактных шкафах на производстве

Практические советы

• Перед монтажом проверьте, что толщина стенки корпуса ЩМП позволяет плотно закрутить крепёж - минимальная толщина 1,5 мм
• При использовании нескольких реек на одной стороне соблюдайте равномерное распределение нагрузки
• Для удобства обслуживания располагайте часто используемые устройства в доступной зоне - между 800 и 1400 мм от пола
• При необходимости можно соединить несколько реек ti-00d-rs-020 друг с другом с помощью болтов, если требуется увеличенная длина
