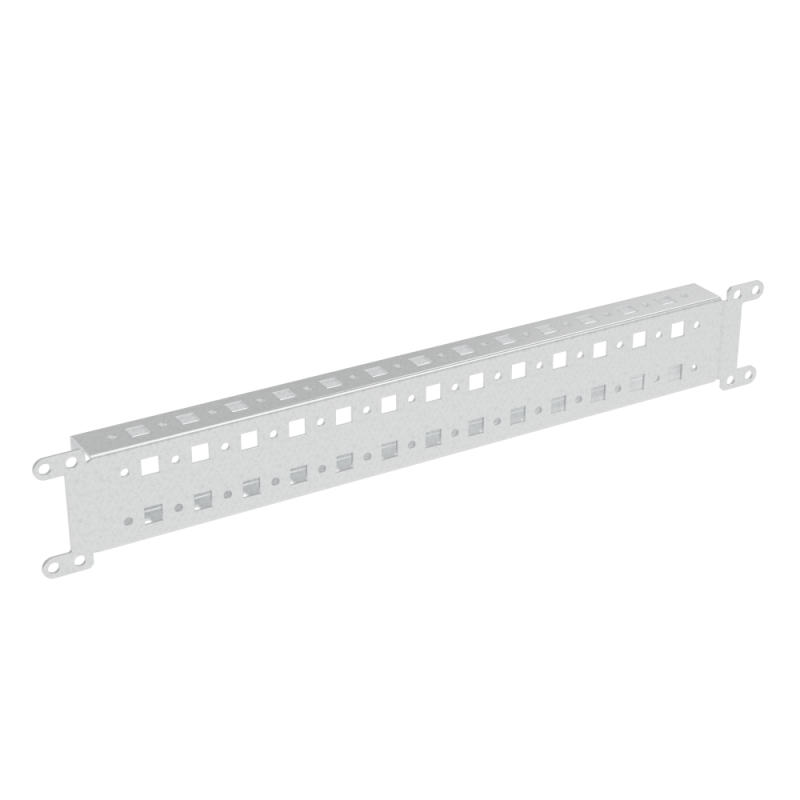

Рейка боковая специальная Г=800мм (356мм) КЭАЗ 307517

Рейка боковая специальная Г=800 мм (356 мм) от КЭAZ Optima предназначена для формирования жесткой монтажной плоскости внутри шкафов глубиной 800 мм, обеспечивая надёжную опору для вертикальной шинной трассы. Артикул 307517 - компонент системы OptiBox M, совместимый со стандартизированными корпусами КЭАЗ.

Назначение и область применения

Рейка боковая специальная Г=800 мм (356 мм) используется исключительно в составе сборных шкафов глубиной 800 мм. Её задача - создать параллельную вертикальную плоскость между задней стойкой каркаса и дополнительной вертикальной стойкой, на которую крепятся DIN-рейки, модульные устройства и шинные трассы. Подходит для силовых, автоматизационных и распределительных щитов, где требуется плотная и равномерная нагрузка на монтажные элементы.

Технические характеристики

• Высота профиля: 50 мм - обеспечивает достаточную жёсткость для крепления тяжёлых устройств;
• Габаритная длина: 800 мм - соответствует внутренней глубине шкафа;
• Ширина по базовой плоскости: 356 мм - фиксирует положение относительно центральной оси шкафа;
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии и механическая прочность;
• Отделка: оцинкованная - защищает от воздействия влаги и химических сред в условиях производства;
• Способ монтажа: винтовое крепление - позволяет использовать стандартные самонарезающие болты или винты M4–M6.

Совместимость и монтаж

Рейка боковая специальная Г=800 мм (356 мм) совместима только с каркасными системами OptiBox M от КЭАЗ. Установка возможна лишь между двумя вертикальными стойками: основной задней и дополнительной передней. Для монтажа требуются четыре точки крепления - два винта сверху и два снизу. Недопустимо использование с другими сериями шкафов, даже аналогичной глубины, из-за отличий в геометрии крепёжных отверстий. Перед установкой проверьте соответствие шага отверстий на рейке и стойках - он рассчитан под стандартные крепёжные элементы OptiBox M.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим конструкциям для электрощитового оборудования. Оцинкование соответствует GOST 14918, что гарантирует долговечность в помещениях с повышенной влажностью. Соответствует нормам IEC 61439 для распределительных устройств низкого напряжения. Не содержит опасных материалов согласно RoHS.

Преимущества

• Увеличивает площадь монтажа для шин и устройств без увеличения внешних габаритов шкафа;
• Обеспечивает точное выравнивание всех смонтированных элементов благодаря жёсткой рамной конструкции;
• Не деформируется под весом тяжёлых аппаратов - материал 1,5 мм и профиль 50 мм обеспечивают высокую статическую нагрузку;
• Закладывается на этапе сборки шкафа - не требует доработок после монтажа оборудования.

Ограничения применения

• Не применяется в шкафах глубиной менее или более 800 мм - геометрия несовместима;
• Не предназначен для самостоятельного крепления на стену или потолок - работает только в рамках каркаса OptiBox M;
• Не рекомендовано применение в агрессивных средах с постоянным контактом с кислотами, щелочами или морской водой - оцинковка имеет ограниченную устойчивость к таким условиям;
• Не заменяет основные стойки - является второстепенным элементом усиления.

Примеры использования

• Щит управления насосной станцией с установленными частотниками, терморегуляторами и контактными группами;
• Распределительный шкаф на производстве с множеством входящих/выходящих кабелей и шинами PE/N;
• Автоматические линии с PLC-блоками, реле времени и предохранителями, расположенными вдоль всей высоты шкафа.

Практические советы

• Перед закручиванием винтов убедитесь, что рейка точно выставлена по уровню - перекос повлечёт проблемы с установкой DIN-реек;
• Используйте антивибрационные прокладки под головки винтов при монтаже на вибрирующих объектах - продлит срок службы креплений;
• При необходимости удлинить монтажную зону - используйте две рейки друг над другом; они совмещаются по высоте без зазора;
• Артикул 307517 всегда заказывайте в комплекте с остальными элементами OptiBox M - отдельные детали могут иметь небольшие допуски, нарушающие сборку.
