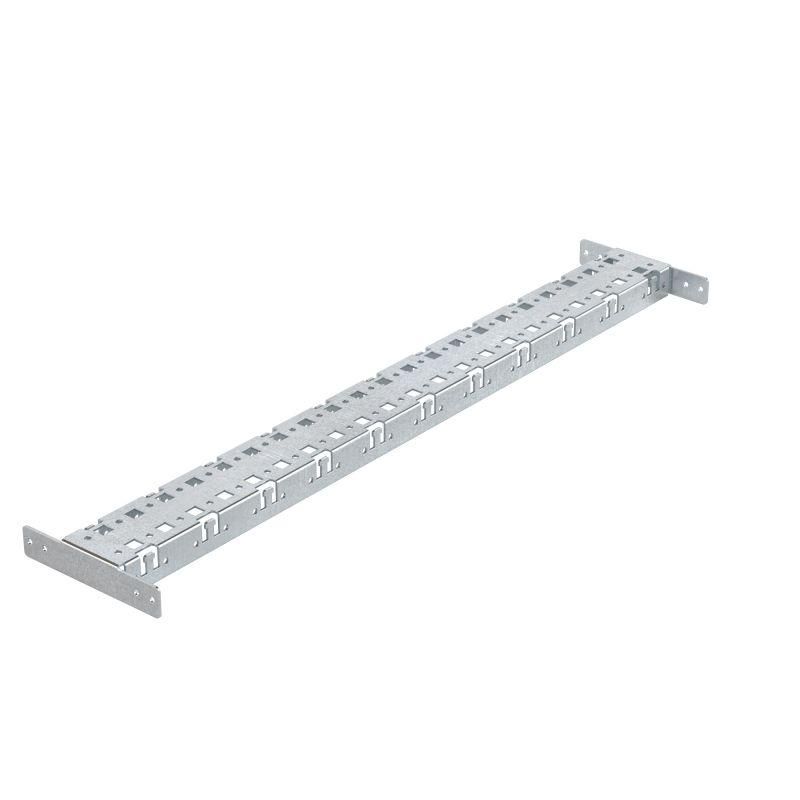

Рейка кабельная для цоколя по ширине Ш = 300 мм | R5NFFP300 DKC ДКС

Рейка кабельная для цоколя ширина 300 мм DKC (арт. R5NFFP300) предназначена для организации и крепления кабелей внутри цоколя электрошкафов. Эта рейка из серии RAM block позволяет компактно размещать провода, сохраняя доступ к ним для обслуживания и модификаций.

Назначение и область применения

Рейка кабельная для цоколя ширина 300 мм DKC используется исключительно в цоколе электрошкафа шириной 300 мм. Она служит для фиксации силовых и слаботочных кабелей вдоль нижней части шкафа, предотвращая запутывание и перегибы. Применяется в промышленных системах управления, автоматизации, на станках, конвейерах и других объектах с жесткими требованиями к порядку кабельной трассировки.

Технические характеристики

• Ширина: 300 мм - соответствует стандартному размеру цоколя для установки в шкафы этой глубины;
• Материал: металлический профиль с антикоррозийным покрытием - обеспечивает долговечность в условиях повышенной влажности и пыли;
• Фиксация: крепление осуществляется через специальные кронштейны R5NSBP и R5NCSBP к боковым стенкам цоколя;
• Интеграция: совместима с промежуточной рейкой R5NSFP для установки на неполную ширину шкафа;
• Серия: RAM block - часть унифицированной системы крепежа DKC, обеспечивающей взаимозаменяемость элементов.

Совместимость и монтаж

Рейка кабельная для цоколя ширина 300 мм DKC (R5NFFP300) устанавливается только в цоколи шириной 300 мм. Для крепления требуются дополнительные элементы:

• R5NSBP - кронштейн для крепления к боковой панели цоколя;
• R5NCSBP - аналогичный кронштейн с изменённой геометрией для особых условий монтажа;
• R5NSFP - промежуточная рейка, позволяющая использовать R5NFFP300 в шкафах меньшей ширины, где требуется частичная установка.

Рейка монтируется параллельно фронтальной панели цоколя. Установка выполняется до сборки корпуса шкафа. Кабели закрепляются хомутиками или зажимами, подходящими по диаметру.

Преимущества

• Стандартизированная система - все элементы серии RAM block совместимы между собой, снижают время монтажа;
• Чёткая организация кабелей - минимизирует риск повреждений и упрощает диагностику;
• Гибкость установки - можно монтировать не на всю ширину цоколя за счёт R5NSFP;
• Прочная конструкция - выдерживает нагрузку от большого количества кабелей без деформаций.

Ограничения применения

• Не применяется вне цоколя - не является универсальной кабельной рейкой для основного объема шкафа;
• Подходит только для цоколей шириной 300 мм - несовместима с другими размерами без адаптеров;
• Требует наличия кронштейнов R5NSBP/R5NCSBP - не устанавливается напрямую на поверхность;
• Не рассчитана на высокие механические нагрузки - не следует использовать как опорную конструкцию для тяжёлых устройств.

Примеры использования

• Промышленные панели управления - кабели питания, сигналов и заземления прокладываются вдоль нижнего края цоколя;
• Линии автоматизации - упорядочивание кабелей от датчиков и исполнительных механизмов;
• Электрощитовые помещения - удобство обслуживания и быстрый доступ к соединениям при ремонте;
• Агрегаты с ограниченным пространством - когда вертикальные каналы заняты, а горизонтальная трассировка в цоколе - единственный вариант.

Практические советы

• Перед монтажом проверьте точную ширину цоколя - она должна быть строго 300 мм, иначе рейка не установится;
• Используйте R5NSFP, если вам нужна рейка меньше 300 мм - так вы избежите лишних зазоров и улучшите внешний вид;
• Закрепляйте кабели равномерно - не допускайте перегрузки одного участка рейки;
• Не используйте саморезы или другие крепежи кроме рекомендованных - это нарушит гарантию и целостность системы;
• При замене старой рейки - сверьтесь с артикулом R5NFFP300, чтобы не купить несовместимый аналог.
