Рейка кабельная для цоколя по ширине Ш = 600 мм | R5NFFP600 DKC ДКС

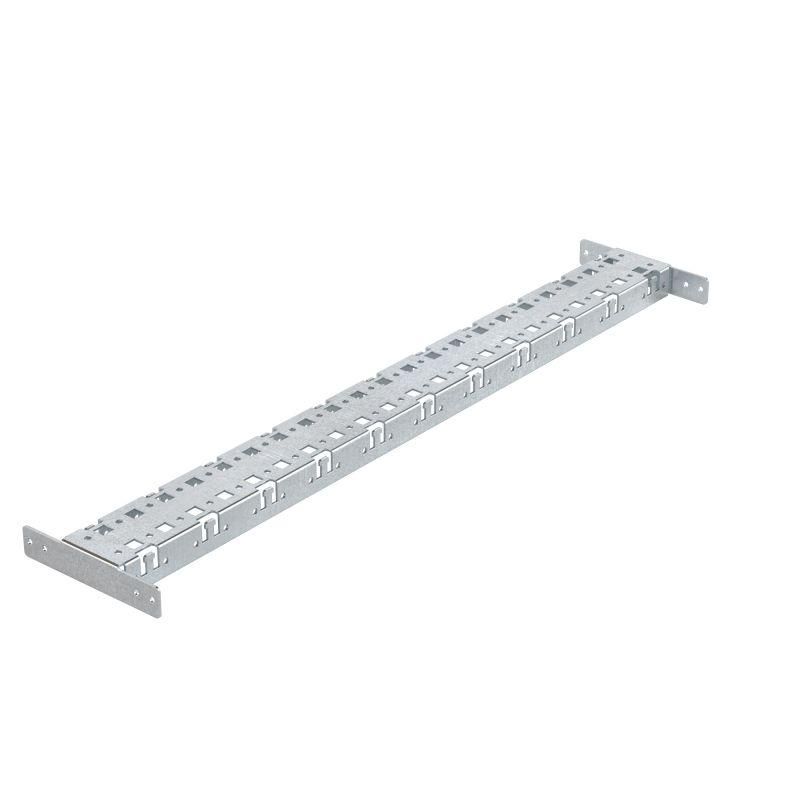

Рейка кабельная для цоколя ширина 600 мм DKC (арт. R5NFFP600) - элемент крепления кабелей и аппаратуры внутри корпусов серии CQE и CQE N. Изготовлена из оцинкованной стали с перфорацией, позволяет организовать упорядоченную маршрутизацию проводов в ограниченном пространстве цоколя.

Назначение и область применения

Рейка кабельная для цоколя ширина 600 мм DKC используется для фиксации кабелей, жгутов и мелкого оборудования внутри цокольных частей шкафов управления. Применяется в системах автоматизации, промышленных контроллерах, распределительных щитах и других устройствах, где требуется компактное и надёжное крепление проводов вдоль нижней части корпуса. Подходит для сборки в сериях CQE и CQE N.

Технические характеристики

• Ширина: 600 мм
• Материал: оцинкованная сталь
• Перфорация: шаг 25 мм
• Тип крепления: монтаж на боковые панели и специальные рейки
• Совместима с: R5NFP, R5NSBP, R5NCSBP, R5NSFP

Совместимость и монтаж

Рейка кабельная для цоколя ширина 600 мм DKC устанавливается параллельно фронтальной панели цоколя. Для монтажа используются следующие элементы:

• На боковую панель цоколя R5NFP - прямой крепёж;
• На основные рейки R5NSBP и R5NCSBP - через защёлки или болтовые соединения;
• При необходимости установки на неполную ширину шкафа - совместно с промежуточной рейкой R5NSFP.

Фиксация кабелей осуществляется с помощью пластиковых или металлических хомутов, которые легко закрепляются в перфорированных отверстиях с шагом 25 мм. Монтаж не требует сверления - все крепёжные точки уже подготовлены.

Преимущества

• Устойчивость к коррозии благодаря оцинкованному покрытию - долгий срок службы даже в условиях повышенной влажности.
• Стандартизированная перфорация ускоряет монтаж и снижает риск ошибок при прокладке кабелей.
• Гибкая система крепления позволяет адаптировать рейку под различные конфигурации корпусов CQE и CQE N.
• Не занимает внутреннее пространство шкафа - освобождает место для модулей и коммутационных устройств.

Ограничения применения

• Не предназначен для нагрузки тяжёлых устройств - только для кабелей и легкого оборудования (до 5 кг/м).
• Не применяется вне корпусов серии CQE/CQE N без использования совместимых крепёжных элементов.
• Не рекомендуется использовать в средах с постоянным воздействием открытого пламени или высоких температур выше +80 C.

Примеры использования

• Крепление силовых и сигнальных кабелей в промышленных пультах управления.
• Организация жгутов в цоколе шкафа ЧПУ на станках.
• Распределение проводов между PLC, реле и терминалами в автоматизированных линиях.
• Сборка распределительных щитов с плотной компоновкой в малогабаритных корпусах.

Практические советы

• При заказе учитывайте, что рейка R5NFFP600 рассчитана именно на 600 мм - не используйте её для шкафов меньшей глубины без подрезки или замены на более короткую модель.
• Для максимальной прочности крепления используйте хомуты с фиксаторами, подходящие по диаметру кабеля - не перегружайте одно отверстие несколькими хомутами.
• Если вы собираете шкаф с двумя секциями, проверьте соответствие длин всех кабельных реек - R5NFFP600 можно комбинировать с R5NSFP для точной подгонки.
• Перед монтажом убедитесь, что задняя стенка корпуса имеет достаточные зазоры для прохода кабелей - перфорация расположена на лицевой стороне рейки.
