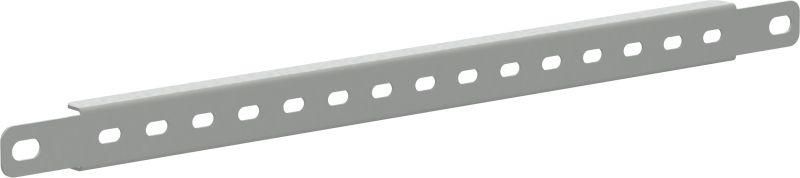

Рейка монтажная для кабеля тип A 770 FORMAT (уп.4шт) IEK FO-00-CVRA-077

Рейка монтажная для кабеля тип A 770 мм (комплект 4 шт) от IEK (ИЭК) - это прочная стальная рейка с оцинкованной поверхностью, предназначенная для упорядоченного крепления кабелей внутри распределительных шкафов. Комплект из четырёх реек обеспечивает гибкую организацию проводки в системах автоматизации и управления, соответствует требованиям серии FORMAT.

Назначение и область применения

Рейка монтажная для кабеля тип A 770 мм используется для фиксации силовых и слаботочных кабелей внутри металлических шкафов, щитов и корпусов оборудования. Подходит для установки в промышленных, энергетических и автоматизированных системах - например, на заводах, в насосных станциях, на транспорте или в системах HVAC. Каждая рейка комплектуется крепёжными элементами, что позволяет быстро собирать и модифицировать трассы кабелей без сварки или дополнительного крепления.

Технические характеристики

• Длина: 770 мм
• Материал: сталь с толщиной 1,2 мм
• Поверхность: оцинкованная - защищает от коррозии в условиях повышенной влажности
• Форма просечки: квадратные отверстия и продольный паз - обеспечивают надёжную фиксацию хомутиков и крепёжных планок
• Срок службы: до 15 лет при правильной эксплуатации
• Комплектация: 4 рейки в одном наборе

Совместимость и монтаж

Рейка совместима со всеми стандартными кабельными хомутами, зажимами и креплениями, имеющими квадратный выступ 8–10 мм. Монтируется на стенки шкафа с помощью саморезов или заклёпок через предварительно подготовленные отверстия. Продольный паз позволяет перемещать крепления вдоль всей длины рейки - удобно при изменении маршрута кабелей. Установка возможна как вертикально, так и горизонтально. Для сборки используйте крепёж с шагом не более 500 мм.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к механической прочности и долговечности, применяемым в промышленном электрооборудовании. Оцинкованное покрытие снижает риск возникновения коррозийных повреждений, что важно для безопасной работы в средах с высокой влажностью. Соответствует нормам безопасности для внутренней установки в электрощитах согласно ГОСТ Р 50030.2 и IEC 61439.

Преимущества

• Высокая жесткость благодаря толщине стали 1,2 мм - не деформируется под нагрузкой кабелей
• Оцинкованная поверхность исключает необходимость антикоррозийной обработки после монтажа
• Квадратные отверстия и паз позволяют использовать универсальные крепления - не требуют специальных инструментов
• Комплект из 4 реек оптимизирует затраты на монтаж - не нужно докупать отдельные элементы
• Совместима с продукцией серии FORMAT от IEK - легко интегрируется в существующие системы

Ограничения применения

Не предназначена для наружной установки или воздействия прямых осадков - даже оцинкованное покрытие не заменяет IP-защиту. Не рекомендуется использовать в агрессивных химических средах (например, в цехах с постоянным выбросом кислот или щелочей). Нельзя применять как несущую конструкцию для тяжёлого оборудования - только для фиксации кабелей и мягких трубопроводов.

Примеры использования

• Укладка кабелей питания и управления в шкафах АВР и частотных преобразователей
• Закрепление сигнальных проводов в системах автоматизации станков
• Организация трасс в распределительных щитах ЖКХ и коммунальных объектах
• Монтаж кабелей в шкафах управления лифтами и эскалаторами

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия в шкафе соответствовали размеру крепёжа - стандартный шаг 50–100 мм
• При использовании нескольких реек в одном шкафу сохраняйте равномерный интервал между ними - это улучшает теплоотвод и доступ к кабелям
• Для защиты от перегиба кабелей используйте радиус изгиба не менее 5× диаметра кабеля
• Артикул fo-00-cvra-077 - это именно комплект из 4 реек; заказывать по одной единице нецелесообразно - цена выгоднее при покупке всего набора
• Рейка монтажная для кабеля тип A 770 мм от IEK хорошо сочетается с другими изделиями серии FORMAT - можно собирать единые системы крепления без адаптеров
