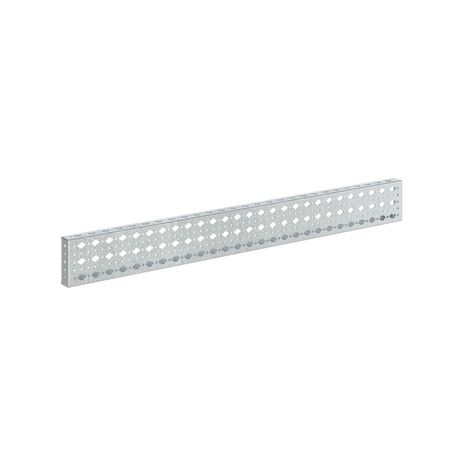

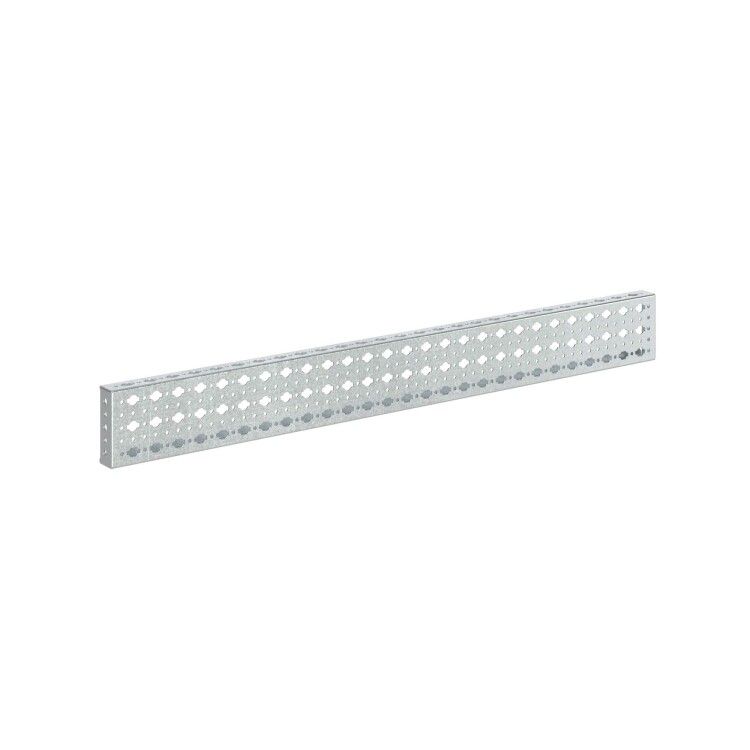

Рейка поперечная широкая для шкафов CQE Ш=1600мм (уп.4шт) DKC R5NPDF1600 ДКС

Рейка поперечная широкая для шкафов CQE, ширина 1600 мм, комплект 4 шт. от DKC (ДКС) - элемент крепления для внутренней сборки шкафов управления, позволяющий равномерно распределить нагрузку на оборудование и обеспечить удобный доступ к монтажным точкам. Артикул r5npdf1600 входит в серию RAM block и рассчитана на использование в корпусах CQE и CQE N.

Назначение и область применения

Рейка используется для создания вертикальных и горизонтальных зон крепления внутри шкафов управления. Подходит для установки автоматических выключателей, контакторов, реле, модулей PLC, трансформаторов и других устройств, требующих жесткого крепления. Применяется в промышленных системах автоматизации, на заводах, в энергетике и на объектах с высокими требованиями к надежности монтажа.

Технические характеристики

• Тип: поперечная рейка
• Ширина: 1600 мм
• Материал: оцинкованная сталь толщиной 1,5 мм
• Перфорация: шаг 25 мм, круглые отверстия
• Количество в комплекте: 4 штуки
• Форма: трехплоскостная - три поверхности для крепления
• Крепление: через закладные гайки M6, установленные в стенках корпуса

Совместимость и монтаж

Рейка совместима только с корпусами серии CQE и CQE N, у которых предусмотрены закладные гайки M6 по всей ширине. Установка возможна **только по ширине** шкафа - не допускается продольная установка. Для фиксации используются болты M6, которые вворачиваются в закладные гайки. Отступ от края корпуса до первой точки крепления - 25 мм, соответствует шагу перфорации. Рейка не требует сверления - все отверстия уже готовы.

Особенности конструкции

Уникальная трёхплоскостная форма позволяет крепить оборудование с трёх сторон: спереди, снизу и сзади. Это даёт возможность размещать устройства с различными формами крепления - например, DIN-рейки, кронштейны или прямую фиксацию болтами. Такая конструкция снижает риск перегрузки одной плоскости и повышает устойчивость тяжёлых компонентов.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм и цинковому покрытию
• Гибкость монтажа за счёт трёх рабочих поверхностей
• Стандартный шаг перфорации 25 мм - совместим со всеми типами крепёжных элементов
• Не требует доработки - готова к установке сразу после доставки
• Защита от коррозии - оцинкованная сталь подходит для сред с повышенной влажностью

Ограничения применения

• Подходит **только** для шкафов CQE и CQE N - несовместима с другими сериями корпусов
• Не применяется для монтажа вдоль высоты шкафа - только по ширине
• Не рекомендуется использовать для крепления очень тяжёлого оборудования (более 80 кг на одну рейку) без дополнительной поддержки
• Закладные гайки M6 должны быть предварительно установлены в корпусе - без них рейка не крепится

Примеры использования

• Крепление DIN-рейки с автоматическими выключателями на передней плоскости
• Фиксация частотных преобразователей с помощью кронштейнов на нижней плоскости
• Установка реле и контроллеров с задним креплением на тыльную плоскость
• Использование в шкафах для насосных станций, где требуется устойчивость к вибрациям

Практические советы

• Проверьте наличие закладных гаек M6 в вашем корпусе до заказа - без них рейка бесполезна
• При использовании нескольких реек в одном шкафу соблюдайте равномерное расстояние между ними - оптимально 200–300 мм
• Для тяжёлого оборудования (например, трансформаторов) комбинируйте эту рейку с дополнительными несущими профилями
• Не затягивайте болты слишком сильно - это может деформировать перфорированные отверстия
• Комплект из 4 штук рассчитан на один полноценный шкаф CQE; при сборке больших шкафов - уточните количество необходимых реек
