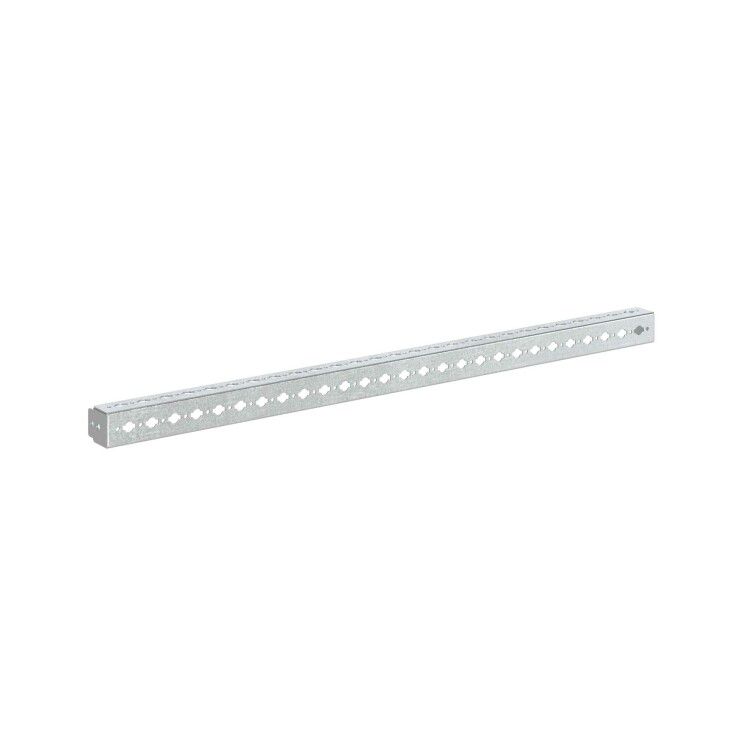

Рейка поперечная узкая для шкафов CQE Ш=1600мм (уп.4шт) DKC R5NTFE1600 ДКС

Рейка поперечная узкая для шкафов CQE, ширина 1600 мм, комплект 4 шт. от DKC используется для внутренней сборки силовых и автоматизированных шкафов - особенно там, где важна точная фиксация оборудования на трёх плоскостях. Комплект из четырёх реек позволяет собрать полноценную раму корпуса стандарта CQE.

Назначение и область применения

Рейка поперечная узкая для шкафов CQE служит основным элементом каркаса внутри электромонтажных шкафов серий CQE и CQE N. Она создаёт жёсткую опорную поверхность для установки DIN-рейки, контакторов, автоматических выключателей, преобразователей частоты и других устройств. Применяется в системах управления промышленными станками, конвейерами, насосными и вентиляционными комплексами.

Технические характеристики

• Ширина: 1600 мм - соответствует стандартной глубине шкафов CQE;
• Материал: сталь с цинковым покрытием - защищает от коррозии в условиях повышенной влажности;
• Толщина материала: 1,5 мм - обеспечивает достаточную механическую прочность при минимальном весе;
• Перфорация: шаг 25 мм - позволяет точно фиксировать крепления по всей длине;
• Количество монтажных плоскостей: три - передняя, боковая и нижняя; дают возможность крепить оборудование под любым углом;
• Тип рейки: системная - совместима исключительно со специализированной конструкцией корпусов CQE;
• Цвет: натуральный - сохраняет металлический вид без окраски;
• Количество в комплекте: 4 штуки - хватает для сборки одного шкафа по всем сторонам;
• Способ монтажа: винтовое крепление - требует предварительного сверления отверстий в стенках шкафа.

Совместимость и монтаж

Рейка поперечная узкая для шкафов CQE рассчитана исключительно на корпуса серии CQE и CQE N. Монтаж выполняется через заранее подготовленные отверстия в боковых стенках шкафа с помощью болтов M6. Каждая рейка должна крепиться минимум двумя болтами с каждой стороны. Для фиксации оборудования необходимо использовать **закладные гайки R5NCNM6** - они вставляются в перфорацию и обеспечивают надёжный контакт с болтом. Без них крепление невозможно.

Преимущества

• Трёхплоскостная конструкция повышает гибкость расположения оборудования - можно крепить устройства спереди, снизу или сбоку;
• Оцинкованное покрытие снижает риск коррозии даже при длительной работе в помещениях с высокой влажностью;
• Стандартный шаг перфорации 25 мм совпадает с требованиями большинства производителей электрооборудования;
• Четыре рейки в комплекте позволяют полностью собрать один шкаф без доплаты за недостающие детали;
• Высокая жесткость стали 1,5 мм исключает прогибы при нагрузке до 8–10 кг на одну рейку.

Ограничения применения

• Не применяется вне корпусов CQE/CQE N - другие типы шкафов имеют другую систему крепления;
• Требуется обязательное применение закладных гаек R5NCNM6 - без них невозможна установка оборудования;
• Подходит только для вертикальной ориентации - горизонтальное использование не предусмотрено;
• Не рекомендовано для внешних установок или помещений с агрессивными средами (например, химические производства);
• Запрещён нагрев выше +90 C - температура может деформировать цинковый слой и снизить антикоррозийную защиту.

Примеры использования

• Установка DIN-рейки с автоматическими выключателями на переднюю плоскость рейки;
• Фиксация преобразователя частоты снизу - благодаря третьей плоскости монтаж возможен даже при ограниченном пространстве;
• Крепление термореле или контроллеров на боковой грани - удобно при плотной компоновке;
• Использование в шкафах управления технологическим оборудованием на пищевых предприятиях - оцинковка легко моется и не поддаётся воздействию пара.

Практические советы

• Перед монтажом проверьте соответствие отверстий в стенках шкафа расстоянию между крепёжными отверстиями на рейке - расхождение более +-2 мм вызывает напряжение в конструкции;
• Обязательно используйте только гайки R5NCNM6 - аналоги могут иметь неверный профиль резьбы или меньшую площадь упора;
• При необходимости удлинения системы - нельзя соединять две рейки между собой; вместо этого замените её на цельную;
• При сборке начните с установки двух противоположных реек - затем выравнивайте остальные по уровню;
• Артикул r5ntfe1600 всегда заказывается комплектом из 4 штук - одна рейка не образует рабочего контура.
