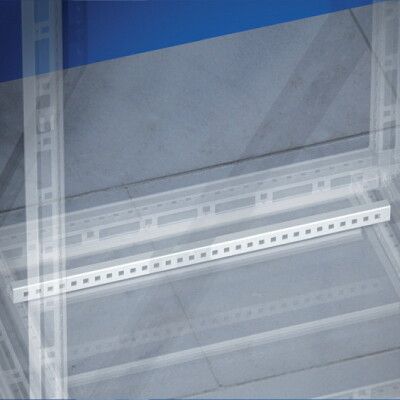

Комплект реек для фикс. кабеля шкафа CQE/CAE 1600 (2шт) DKC R5PAC160 ДКС R5RPAC160

Рейка для фиксации кабеля для шкафов CAE/CQE/CQEC Ш=1600мм, упаковка 2шт. от бренда DKC (ДКС) - металлическая направляющая для организации и крепления проводов внутри шкафов серии RAM block. Артикулы r5pac160 и r5rpac160 предназначены для установки в шкафы шириной 1600 мм, обеспечивают надежную фиксацию кабелей и снижают риск перегибов и механических повреждений.

Назначение и область применения

Рейка для фиксации кабеля для шкафов CAE/CQE/CQEC Ш=1600мм, упаковка 2шт. используется для упорядоченного расположения силовых и слаботочных кабелей внутри шкафов автоматизации. Применяется в шкафах серий CAE, CQE и CQEC, входящих в систему RAM block. Подходит для объектов с высокими требованиями к порядку коммуникаций - промышленные автоматы, системы релейной защиты, пункты управления, станционные щиты.

Технические характеристики

• Тип изделия: рейка монтажная
• Ширина: 1600 мм
• Материал: оцинкованная сталь
• Цвет: серый
• Количество в упаковке: 2 штуки

Оцинкование обеспечивает защиту от коррозии в условиях повышенной влажности и агрессивной среды. Материал соответствует нагрузкам, возникающим при фиксации множества кабелей без деформации.

Совместимость и монтаж

Рейка совместима исключительно со шкафами серии RAM block шириной 1600 мм - в частности, моделями CAE, CQE и CQEC. Устанавливается на внутренние стенки шкафа или на дверцу с помощью самонарезающих винтов или заклепок. Крепление выполняется через предварительно просверленные отверстия в основании рейки. Для удобства монтажа рекомендуется использовать инструмент с ограничителем глубины - чтобы не повредить внутреннюю отделку шкафа.

Безопасность и стандарты

Изделие соответствует общим требованиям безопасности для комплектующих шкафов автоматизации. Произведено из материала, устойчивого к механическому воздействию и коррозии, что гарантирует долговечность в соответствии с уровнем ударопрочности IK10, характерным для всей серии RAM block. Соответствие нормам IEC 61439 не указано производителем - проверьте соответствие проектным требованиям при использовании в энергообъектах.

Преимущества

• Высокая жесткость благодаря толщине стали - не прогибается под весом пучков кабелей
• Устойчивость к коррозии за счет цинкового покрытия
• Подходит для плотной укладки кабелей - минимизирует хаотичное перемещение проводов
• Упаковка из двух реек позволяет оборудовать сразу две стороны шкафа (например, правую и левую стенку)

Ограничения применения

• Не предназначен для установки вне шкафов - не имеет степени защиты IP
• Не подходит для шкафов других габаритов - ширина 1600 мм является обязательным условием совместимости
• Не рассчитана на крепление тяжелых устройств (например, частотников или АВР) - только для фиксации кабелей
• Не применяется в взрывоопасных зонах - материал не сертифицирован для таких условий

Примеры использования

• Фиксация кабелей питания и сигналов в шкафу управления насосной станцией
• Упорядочивание слаботочных линий связи в распределительном щите промзоны
• Обустройство кабельных трасс внутри шкафа автоматизации технологической линии
• Монтаж кабелей на дверце шкафа для быстрого доступа к терминалам

Практические советы

• Перед монтажом проверьте, что ширина вашего шкафа точно соответствует 1600 мм - отклонение даже на 5–10 мм может помешать установке
• Используйте пластиковые хомуты или кабельные стяжки с фиксацией на рейке - они лучше сохранят форму пучка, чем просто намотка
• При необходимости удлинения кабельной трассы можно использовать несколько реек встык - соблюдайте параллельность и равномерный шаг крепления
• Артикулы r5pac160 и r5rpac160 - это одна и та же продукция; отличие лишь в способе оформления заказа, не влияет на функционал
