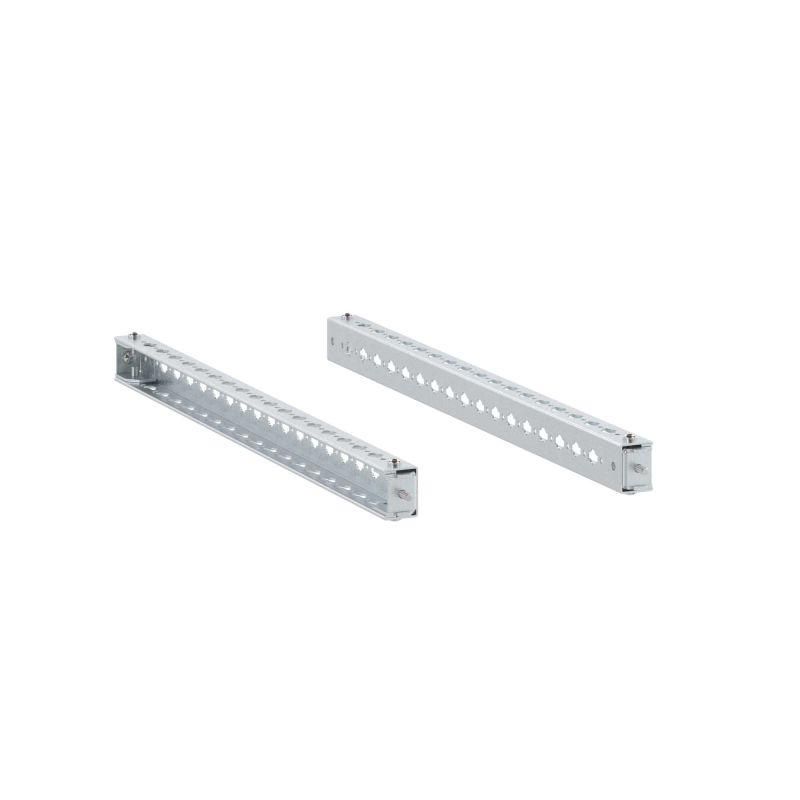

Рейка специальная боковая для корпусов CQE & N, Ш=800 мм, упаковка - 4 шт. | R5NPLE800 DKC ДКС

Рейка боковая специальная для шкафов CQE, CQE N, Г=800 мм, металл серый, упаковка 4 шт. от DKC (ДКС) - элемент крепления для сборки внутри шкафов серии CQE и CQE N. Предназначена для надежной фиксации оборудования с помощью перфорированной поверхности, обеспечивая точную настройку положения устройств и равномерное распределение нагрузки.

Назначение и область применения

Рейка боковая специальная для шкафов CQE, CQE N используется исключительно в качестве опорной конструкции внутри корпусов этих моделей. Она позволяет закрепить устройства, которые нельзя установить на DIN-рейку - например, преобразователи частоты, контроллеры, блоки питания или распределительные коробки. Подходит для промышленных автоматизированных систем, где важна жесткая фиксация и доступ к задней части оборудования.

Технические характеристики

• Габаритная высота: 800 мм - соответствует глубине корпусов CQE и CQE N;
• Материал: оцинкованная сталь толщиной 2 мм - устойчив к деформации и коррозии;
• Перфорация: шаг 25 мм - стандартизированный интервал для совместимости с болтовыми креплениями;
• Цвет: серый - согласован с цветовой гаммой корпусов DKC;
• Упаковка: 4 штуки в одной упаковке - хватает для одного шкафа;
• Форма: прямая, односторонняя - монтируется вертикально по боковым стенкам шкафа.

Совместимость и монтаж

Рейка боковая специальная для шкафов CQE, CQE N совместима только с корпусами серии CQE и CQE N. Монтаж выполняется с использованием входящего в комплект крепежа - самонарезающие винты и гайки уже предусмотрены. Каждую рейку фиксируют двумя-четырьмя точками по контуру корпуса, выравнивая по уровню перед затяжкой. Перфорация позволяет использовать любые стандартные крепежные элементы M4–M6. Нельзя применять эту рейку в других типах шкафов - даже аналогичных по размеру, поскольку система крепления уникальна для каждой модели.

Преимущества

• Жесткая основа снижает риск вибраций и люфта установленного оборудования;
• Стандартный шаг перфорации 25 мм гарантирует совместимость с большинством промышленных кронштейнов и креплений;
• Оцинкованная сталь защищает от окисления в условиях повышенной влажности;
• Четыре рейки в наборе позволяют смонтировать обе стороны шкафа сразу, без доп purchases;
• Не требуют сложных инструментов - достаточно отвертки и уровня.

Ограничения применения

• Подходит только для шкафов CQE и CQE N - несовместима с другими сериями DKC или продукцией конкурентов;
• Не рассчитана на горизонтальное использование - не является ни полкой, ни направляющей;
• Запрещено сверлить дополнительные отверстия - это нарушает целостность цинкового покрытия и снижает срок службы;
• Не предназначен для работы вне помещений - не имеет защиты IP и не рассчитан на воздействие осадков или прямых солнечных лучей.

Примеры использования

• Установка частотных преобразователей вблизи двигателя - чтобы минимизировать длину кабелей и повысить помехоустойчивость;
• Крепление PLC-блоков рядом с I/O-модулями - для удобства обслуживания и диагностики;
• Фиксация термореле и предохранителей в местах с ограниченным пространством - когда DIN-рейка недоступна;
• Обустройство запасных зон для будущих модификаций системы - можно заранее подготовить места под новые компоненты.

Практические советы

• Перед монтажом проверьте, что все четыре рейки одинаково выставлены по высоте - иначе оборудование будет перекашивать;
• Используйте пластиковые вставки или изоляторы между металлической рейкой и чувствительными платами - чтобы избежать замыканий;
• Если требуется удлинить крепление, применяйте только оригинальные крепежные детали DKC - сторонние могут иметь неверный профиль резьбы;
• При работе в помещениях с высокой запыленностью регулярно протирайте перфорацию - забитые отверстия усложнят последующий монтаж.
