Реле 6A 4CO 24VDC тест кнопка LED | SXM4AB2BD SE APC

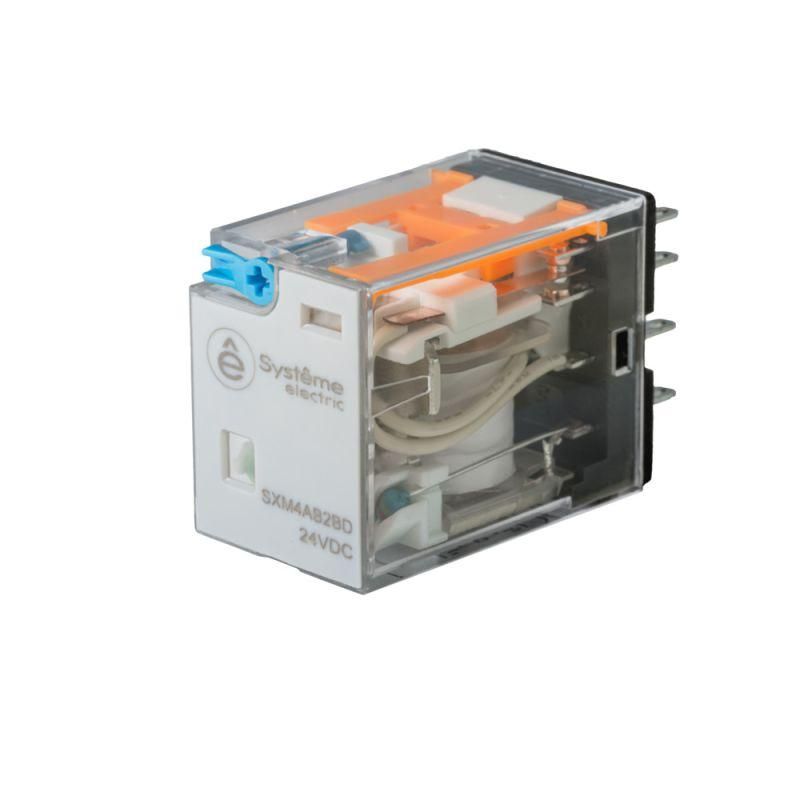

Реле Systeme Electric sxm4ab2bd - миниатюрное промежуточное реле с четырьмя контактами, рассчитанное на управление нагрузкой до 6 А при напряжении 24 В постоянного тока. Устройство оснащено тестовой кнопкой и светодиодной индикацией, что упрощает диагностику и обслуживание в промышленных системах управления.

Назначение и область применения

Реле Systeme Electric sxm4ab2bd используется для коммутации слаботочных сигналов в цепях управления мощными устройствами. Подходит для установки в шкафы распределения, автоматизированные станки, конвейеры, системы вентиляции и другие устройства, где требуется надёжное переключение при малом потреблении энергии. Применяется в промышленном оборудовании, инфраструктурных объектах и жилой застройке.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип контактов: 4 нормально замкнутых (4CO), без нормально открытых
• Режим работы: моностабильный (возврат в исходное состояние после снятия напряжения)
• Способ подключения: плоский штекерный разъём (втычной монтаж)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Степень защиты: IP50 - защита от пыли, но не от воды
• Электрический ресурс: до 10 миллионов операций включений/выключений
• Поляризация: свободная - можно подключать любым способом, полярность не важна

Совместимость и монтаж

Реле Systeme Electric sxm4ab2bd устанавливается в стандартные панельные гнёзда для втычных реле. Для монтажа достаточно вставить корпус в разъём до щелчка - никаких инструментов не требуется. Разъём совместим с типовыми базами для реле серии SE. Обязательно проверьте соответствие количества и расположения выводов на вашей плате. Напряжение на катушке должно точно соответствовать 24 В DC - превышение может повредить устройство.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP50 обеспечивает безопасную работу в закрытых шкафах с высоким уровнем запыления. Отсутствие герметизации делает его непригодным для влажных сред или наружной установки. Максимальная температура окружающей среды - до +55 C, согласно рекомендациям производителя.

Преимущества

• Тестовая кнопка позволяет проверить работоспособность контактов без подачи напряжения на всю цепь
• Светодиодная индикация наглядно показывает, есть ли питание на катушке - снижает время диагностики
• Втычной монтаж ускоряет замену и сервисное обслуживание
• Высокий ресурс (до 10 млн. циклов) увеличивает срок службы и снижает частоту замены
• Защитные модули внутри корпуса предотвращают скачки напряжения и помехи

Ограничения применения

• Не предназначено для работы во влажной среде - IP50 не защищает от брызг и конденсата
• Запрещена установка вне закрытых шкафов из-за отсутствия защиты от внешних воздействий
• Подходит только для постоянного тока - нельзя использовать в сетях переменного тока
• Нет нормально открытых контактов - не подходит для схем, требующих активного размыкания
• Максимальный ток 6 А - не годится для прямого управления двигателями выше 1,5 кВт

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Переключение световых сигнализаций в пультах управления
• Коммутирование датчиков и исполнительных механизмов в системах HVAC
• Логические элементы в контроллерах PLC при работе с 24 В DC
• Резервирование цепей в распределительных шкафах зданий

Практические советы

• При замене старого реле убедитесь, что новое имеет те же типы контактов - здесь все 4 контакта замкнутые, а не смешанные
• Светодиод горит при наличии напряжения на катушке - если он не светится, проверьте питание, а не контакты
• Тест-кнопка имитирует срабатывание - используйте её перед запуском системы для быстрого контроля механики
• Не допускайте перегрузки по току - даже кратковременные пики выше 6 А сокращают срок службы
• Посадочное место должно быть чистым - окислы на контактах гнезда вызывают перегрев и отказы
• Для длительной работы в условиях повышенной пыли регулярно проводите профилактическую очистку гнезд
