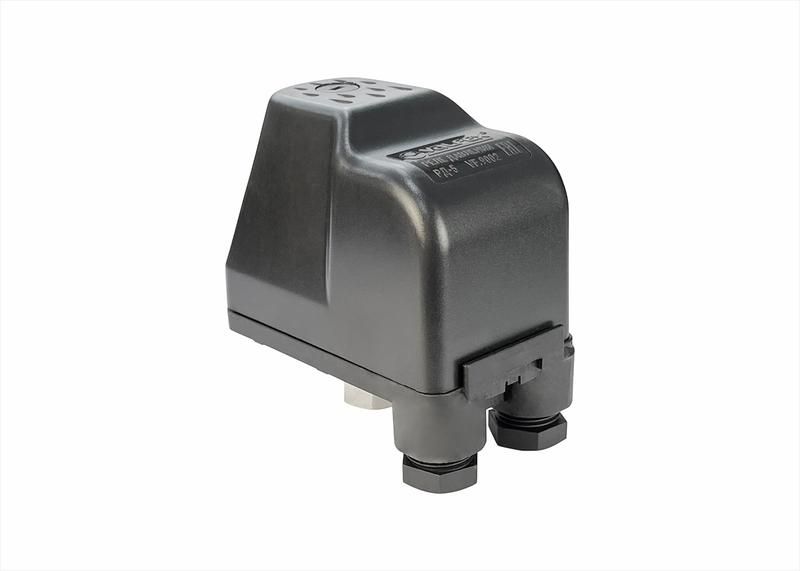

Реле давления РД-5 (50) K VALFEX VF.9002

Реле давления РД-5 (50) от бренда VALFEX - это механическое устройство для автоматического управления насосами, компрессорами и другими оборудованием на основе изменения давления в системе. Артикул vf.9002 обеспечивает надёжную работу в бытовых и промышленных гидравлических контурах.

Назначение и область применения

Реле давления РД-5 (50) используется для включения и выключения оборудования при достижении заданных значений давления. Подходит для систем водоснабжения, воздушных компрессоров, гидравлических установок и других контуров, где требуется контроль давления без электронного управления.

Технические характеристики

• Тип: механическое реле давления
• Обозначение модели: РД-5 (50)
• Производитель: VALFEX
• Артикул: vf.9002
• Компонент: запасная часть для систем давления

Совместимость и монтаж

Реле давления РД-5 (50) устанавливается на трубопровод через резьбовое соединение G½". Для работы необходимо подключение к электрической цепи насоса или клапана. Монтаж выполняется после перекрытия давления в системе. Убедитесь, что температура среды соответствует допустимому диапазону устройства.

Безопасность и стандарты

Устройство не имеет сертификации по международным стандартам безопасности, указанным в данных. Применяйте в соответствии с требованиями местной нормативной базы и правилами эксплуатации оборудования.

Преимущества

• Механическая конструкция - отказоустойчивость при колебаниях напряжения
• Не требует внешнего питания - работает за счёт давления среды
• Простая настройка порогов включения/выключения
• Долгий срок службы при регулярном обслуживании

Ограничения применения

• Не предназначено для агрессивных сред (кислоты, щёлочи, растворители)
• Не рекомендовано для высоких частот включений - более 10–15 раз в час
• Не подходит для систем с жидкостями, содержащими твёрдые частицы выше 0,1 мм
• Не управляет нагрузкой свыше 10 А - для больших мощностей нужен контактор

Примеры использования

• Автоматическое включение насоса при падении давления в системе водоснабжения дома
• Выключение компрессора при достижении максимального давления в пневматической линии
• Защита гидравлического пресса от перегрузки по давлению

Практические советы

• Перед установкой проверьте совпадение резьбы - РД-5 (50) имеет G½", другие размеры потребуют переходника
• Настройте пороги с помощью регулировочных винтов при минимальном давлении в системе
• Избегайте вибраций - закрепите реле на жёстком участке трубопровода
• Проверяйте герметичность соединений после монтажа - утечка снижает точность срабатывания
• Замена реле vf.9002 возможна только аналогичной моделью - не используйте реле с другим диапазоном давления без перерасчёта системы
