Реле дифференциального давления воздуха, 50-500Па, DOFC 250VAC 1,5(0,5)А - SDDP50S APC

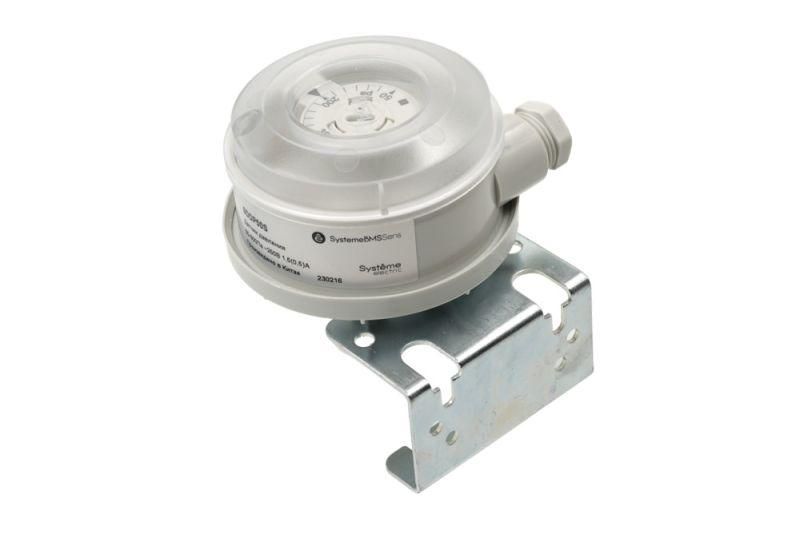

Реле дифференциального давления канальное 50-500 Па от Systeme Electric (артикул sddp50s) предназначено для контроля перепада давления в воздуховодах систем вентиляции и кондиционирования. Устройство реагирует на изменения давления и автоматически коммутирует цепь, обеспечивая безопасную и эффективную работу оборудования.

Назначение и область применения

Реле дифференциального давления канальное 50-500 Па используется для контроля состояния фильтров, скорости воздушного потока и герметичности каналов. Подходит для установки в приточных и вытяжных системах, где важно отслеживать снижение проходимости из-за засорения фильтров или отказа вентилятора. Применяется в офисах, больницах, торговых центрах и промышленных объектах с центральной вентиляцией.

Технические характеристики

• Диапазон измеряемого давления: 50–500 Па (паскалей)
• Максимальное напряжение контактов: 250 В переменного тока
• Коммутационная способность: 15 А при нагрузке до 0,5 А (для малых токов)
• Тип контакта: одноконтактный, нормально разомкнутый (NO)
• Подключение: канальный монтаж - устанавливается прямо в стенку воздуховода
• Измерительная камера: внутренняя, защищена от попадания крупной пыли

Совместимость и монтаж

Реле дифференциального давления канальное 50-500 Па монтируется в стенку воздуховода через два отверстия, которые должны совпадать с посадочными местами устройства. Для правильной работы необходимо соблюдать направление потока воздуха - стрелка на корпусе указывает сторону входа высокого давления. Кабель подводится снизу, рекомендуется использовать гофрошланг для защиты проводов. Напряжение питания не требуется - устройство работает механически, замыкая/размыкая контакт при достижении порогового перепада.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в HVAC-системах. Материалы корпуса устойчивы к коррозии и воздействию влаги в пределах рабочих условий. Сертификация EN 60947-5-1 применена для коммутационных элементов. Не предназначен для взрывоопасных сред.

Преимущества

• Не требует внешнего питания - надёжность за счёт механической работы
• Простой монтаж в воздуховод - не нужна дополнительная рампа или кронштейн
• Чёткий порог срабатывания: минимальный перепад 50 Па исключает ложные срабатывания
• Высокая долговечность контактов при работе с малыми токами (до 0,5 А)

Ограничения применения

• Не подходит для жидкостей - только для сухого воздуха
• Запрещён монтаж в местах с сильным вибрационным воздействием (например, рядом с мощными вентиляторами без демпфирующих вставок)
• Не рассчитан на температуру выше +60 C - возможны деформация мембраны и потеря точности
• Не следует использовать в системах с частыми скачками давления свыше 500 Па - это повредит чувствительный механизм

Примеры использования

• Автоматическое отключение вентилятора при засорении фильтра F7/F8
• Сигнализация о падении расхода воздуха в ходе проверки системы
• Контроль работоспособности клапанов в системах с переменным объемом воздуха (VAV)
• Защита теплообменника от перегрева при снижении потока охлаждающего воздуха

Практические советы

• Перед установкой проверьте направление потока - неверная ориентация приведёт к некорректному срабатыванию
• При использовании в системах с высокой запылённостью регулярно осматривайте входные отверстия - забивание может вызвать ложные сигналы
• Для точной настройки порога используйте дифманометр перед монтажом - убедитесь, что перепад давления в штатном режиме находится в середине диапазона (например, около 250–300 Па)
• Не затягивайте крепёж слишком сильно - это может деформировать мембрану и изменить порог срабатывания
• Артикул sddp50s совместим со всеми типами реле Systeme Electric серии DOFC - можно заменить аналогично работающим устройствам без переделки воздуховода
