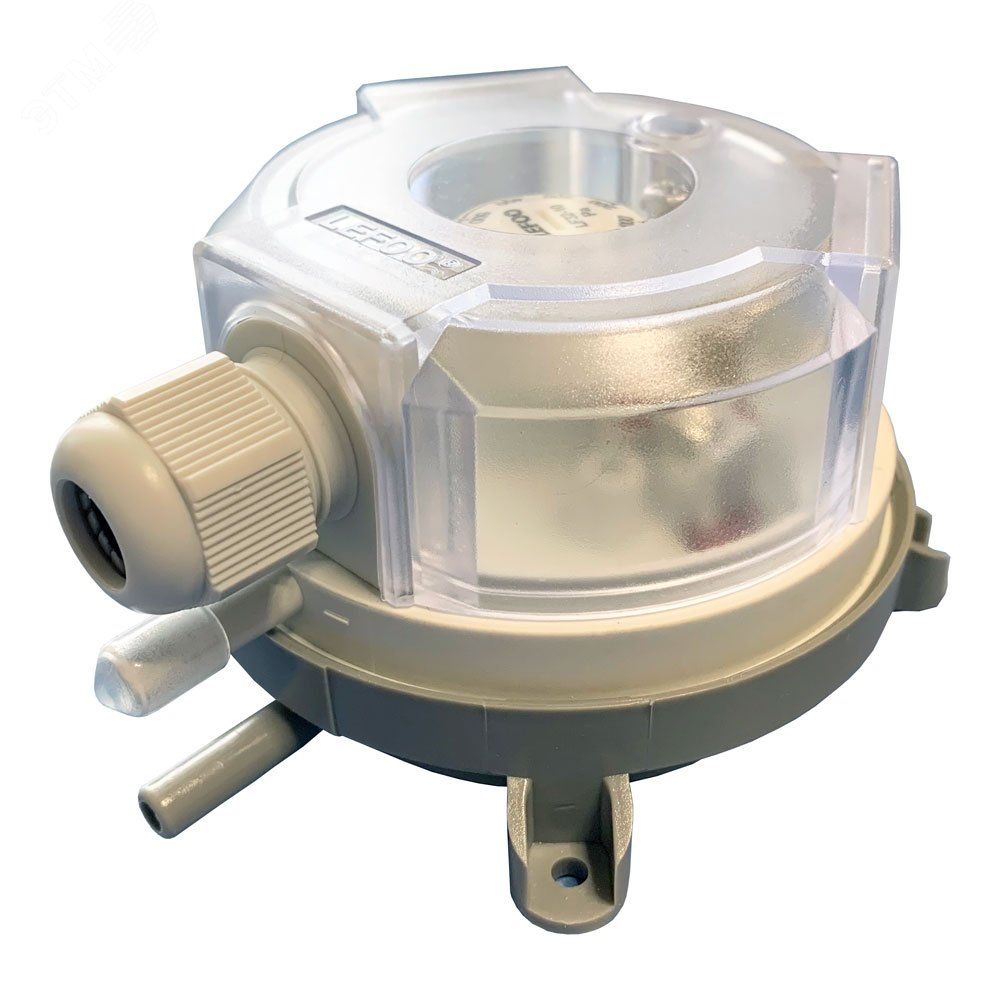

Реле дифференциальное, перепада давления LF32-10, 200-1000 ПА - F0000025701 Naveka

Реле дифференциальное перепада давления LF32-10, 200-1000 ПА от бренда Naveka предназначено для автоматического контроля перепада давления в воздушных системах - например, при засорении фильтров или снижении мощности вентилятора. Это надёжный и компактный прибор, используемый в промышленной вентиляции и Кlimatических установках.

Назначение и область применения

Реле дифференциальное перепада давления LF32-10, 200-1000 ПА реагирует на изменение разницы давления между двумя точками системы. Его основная задача - сигнализировать о достижении порогового значения перепада, что позволяет выявить проблемы до выхода оборудования из строя.

• Контроль состояния фильтров в вентиляционных каналах - сигнал при повышении сопротивления
• Мониторинг работы вентиляторов - снижение перепада указывает на отказ или снижение оборотов
• Контроль эффективности рекуператоров и теплообменников
• Автоматическое отключение оборудования при аварийном падении давления

Технические характеристики

• Диапазон регулирования перепада давления: 200–1000 Па
• Тип устройства: механическое реле с контактным выходом
• Выход: одноконтактный (NO/NC - можно выбрать при монтаже)
• Максимальный коммутируемый ток: 5 А (при 250 В переменного тока)
• Защита корпуса: IP40 - противостояние крупным частицам, но не защищён от воды
• Рабочая температура: от –10 C до +50 C
• Подключение: гибкие трубки 6 мм внутренним диаметром через штуцеры

Совместимость и монтаж

Реле дифференциальное перепада давления LF32-10, 200-1000 ПА устанавливается в воздушную систему между двумя участками, где необходимо контролировать разницу давления - например, до и после фильтра. Для подключения используются два штуцера на корпусе. Подключаются медикаментозные трубки (не входят в комплект).

• Не требует внешнего питания - работает от механического воздействия давления
• Установка возможна только в горизонтальном положении
• Перед запуском система должна быть продута - попадание влаги или пыли может вызвать заклинивание
• Настройка порога срабатывания осуществляется вращением регулировочного винта на лицевой панели

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. Сертификация по ГОСТ Р МЭК 61810-1 и ГОСТ Р 50030.5.1. Нет сертификата ATEX - не применяется во взрывоопасных средах.

Преимущества

• Нет необходимости в подключении к сети - полностью автономное управление
• Простая и проверенная механическая конструкция - высокая надёжность
• Легко настраивается без специнструментов
• Износостойкий контакт - рассчитан на десятки тысяч циклов срабатывания

Ограничения применения

• Не предназначен для работы с жидкостями, маслом или агрессивными газами
• Запрещена установка в местах с постоянной вибрацией выше 10 Гц
• Не использовать при температуре ниже –10 C - риск замерзания конденсата внутри
• IP40 не обеспечивает защиту от влаги - нельзя применять в сырых помещениях без дополнительной защиты
• Нельзя использовать для управления нагрузкой более 5 А - требуется промежуточное реле при больших токах

Примеры использования

• Фильтр в приточно-вытяжной установке: реле сработает при увеличении перепада свыше 800 Па - сигнал на замену фильтра
• Вентилятор в цеху: падение перепада ниже 300 Па - автоматически отключает оборудование для предотвращения перегрева
• Рекуператор в жилом доме: контроль эффективности теплообменника по уровню перепада

Практические советы

• Выбирайте место монтажа подальше от изгибов и колен - там давление нестабильно
• Перед первым запуском проверьте герметичность соединений трубок - даже маленькая утечка исказит показания
• При настройке начинайте с минимального значения (200 Па) и постепенно увеличивайте - так проще найти нужный порог
• Обязательно учитывайте посадочные диаметры штуцеров - они подходят только для трубок 6 мм
• Реле дифференциальное перепада давления LF32-10, 200-1000 ПА не требует обслуживания, но периодическая проверка контактов (раз в год) продлит срок службы
