Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3х0.8мм); 2NO 16A; контакты AgCdO (зазор 3мм) | 628282300300 Finder 62.82.8.230.0300

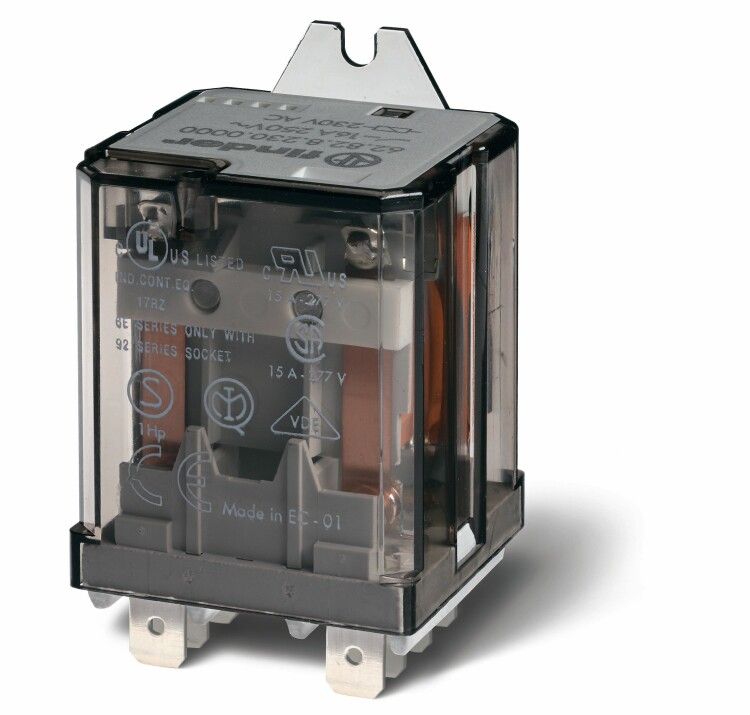

Реле силовое электромеханическое Finder 62.82.8.230.0300 предназначено для коммутации нагрузок до 16 А в цепях переменного тока. Устройство устанавливается на монтажную плату через фланец и подключается через наконечники Faston 250 - идеально подходит для автоматизации оборудования, где важна надежность и долгий срок службы.

Назначение и область применения

Реле силовое электромеханическое Finder 62.82.8.230.0300 используется для управления мощными нагрузками в системах автоматизации: станках, конвейерах, системах отопления, освещения и других устройствах, требующих гальванической изоляции между цепями управления и нагрузки. Благодаря двум нормально открытым контактам и высокой коммутационной способности, устройство заменяет механические выключатели в частотных сценариях включения-выключения.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Количество контактов: 2 нормально открытых (NO)
• Тип контактов: серебро-кадмиевый оксид (AgCdO) - устойчивы к дуге и свариванию
• Минимальный зазор между контактами: ≥ 3 мм - обеспечивает безопасную изоляцию при высоких напряжениях
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Подключение: плоские штекеры Faston 250 (6,3 × 0,8 мм)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Способ монтажа: на монтажную плату с помощью фланца
• Нормативные стандарты: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.82.8.230.0300 совместимо со стандартными печатными платами, имеющими отверстия под монтажный фланец. Для подключения используйте наконечники Faston 250 (6,3×0,8 мм) - они должны плотно садиться на выводы без люфта. Монтаж выполняется на горизонтальной поверхности. Не рекомендуется установка в вертикальном положении без проверки теплового режима. Катушка рассчитана только на 230 В AC - применение постоянного тока или другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует соответствие требованиям к изоляции, пробивному напряжению и долговечности контактов. Наличие зазора ≥ 3 мм между контактами обеспечивает достаточную электрическую изоляцию для сетей до 500 В. Сертифицировано для работы в условиях промышленной автоматизации.

Преимущества

• Контакты из AgCdO - устойчивы к эрозии и свариванию даже при частых включениях индуктивных нагрузок
• Фланцевый монтаж позволяет легко закрепить реле на плате и дополнительно теплоотводить
• Высокая коммутационная способность (16 А) снижает необходимость в использовании более громоздких устройств
• Чёткая механическая фиксация контактов минимизирует риск самопроизвольного отключения
• Совместимость с широким спектром стандартных Faston-наконечников ускоряет сборку и обслуживание

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Запрещён монтаж в местах с вибрациями выше 10 Гц / 0,35 мм - возможны ложные срабатывания
• Не использовать в цепях с постоянным током - катушка рассчитана только на 230 В AC
• Избегать установки рядом с источниками сильного электромагнитного поля - может вызвать ложное срабатывание
• Не подлежит ремонту - при отказе требуется замена

Примеры использования

• Управление нагревательными элементами в термокамерах
• Включение насосов и вентиляторов в системах кондиционирования
• Коммутация двигателей малой мощности на конвейерах
• Автоматизация световых сигналов в производственных помещениях
• Работа в качестве промежуточного реле в панелях управления PLC

Практические советы

• При подборе наконечников убедитесь, что их внутренний диаметр точно соответствует 6,3 мм - слишком большие или малые наконечники повредят контакты
• Для длительной работы при максимальной нагрузке (16 А) обеспечьте хорошую вентиляцию вокруг реле - перегрев сокращает срок службы
• Проверяйте целостность проводов перед подключением - плохой контакт увеличивает нагрев и риск возгорания
• При замене старого реле - сравнивайте тип контактов (AgCdO) и зазор - это влияет на долговечность при работе с индуктивностью
• Не затягивайте болты монтажного фланца с усилием больше 0,5 Нм - можно треснуть корпус
