Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3х0.8мм); 2CO 16A; контакты AgCdO; катушка 230В AC | 628282300000 Finder 62.82.8.230.0000

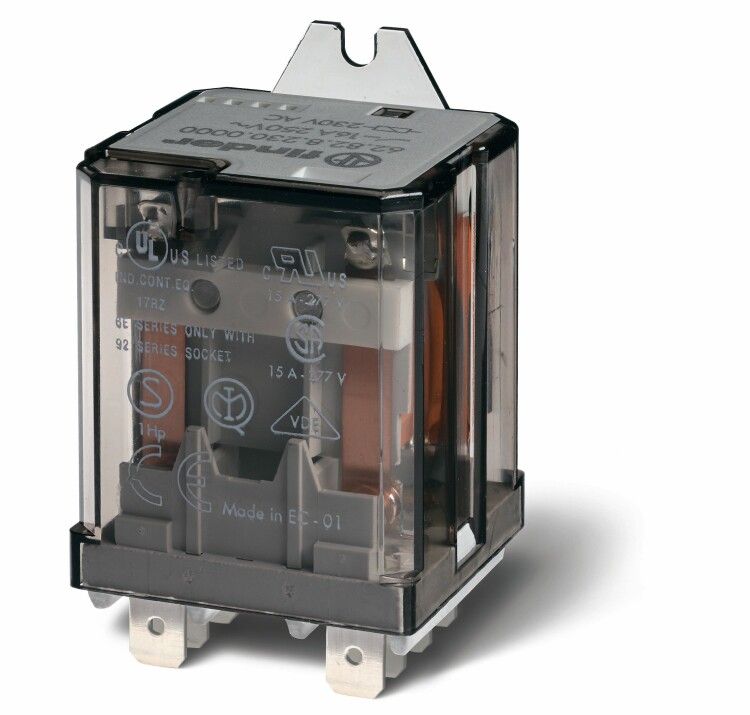

Реле силовое электромеханическое Finder 62.82.8.230.0000 предназначено для коммутации нагрузок до 16 А в цепях переменного тока. Модель с катушкой на 230 В AC и контактами из серебро-кадмиевого оксида обеспечивает надёжную работу в промышленной автоматизации, особенно там, где важна долговечность и устойчивость к дуговым перегрузкам.

Назначение и область применения

Это промежуточное реле используется для управления мощными устройствами через слаботочные сигналы. Подходит для систем автоматизации, панелей управления, станков, конвейеров, систем освещения и нагрева. Благодаря двум переключающим контактам (2CO) позволяет одновременно управлять двумя цепями - например, включить один потребитель и выключить другой.

Технические характеристики

• Напряжение катушки: 230 В AC - работает от стандартной сети 220–240 В
• Номинальный ток контактов: 16 А - способно коммутировать нагрузки до этой величины
• Тип контактов: 2CO (два переключающих контакта) - каждый имеет нормально открытый и нормально закрытый вывод
• Материал контактов: AgCdO (серебро-кадмиевый оксид) - устойчив к эрозии от дуги, продлевает срок службы при частых включениях
• Подключение: плоские штекеры Faston 6,3×0,8 мм - совместимы с наконечниками стандарта Faston 250
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от пыли и воды
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +40 C и повышенной влажности
• Корпус: пластиковый - легкий, электроизолирующий, не требует заземления

Совместимость и монтаж

Реле Finder 62.82.8.230.0000 монтируется на DIN-рейку с помощью встроенного монтажного фланца. Для подключения используются штекеры типа Faston 6,3×0,8 мм - они подходят к большинству стандартных наконечников. Клеммы не требуют инструмента: достаточно вставить провод с наконечником до щелчка. Обязательно проверьте соответствие сечения провода: рекомендовано 0,5–2,5 мм2. Не используйте кабели с жилой больше 2,5 мм2 - возможен плохой контакт.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, механическую прочность и электрические параметры промежуточных реле. Соответствие гарантирует допуск к использованию в промышленном оборудовании в Евросоюзе и странах, признающих эти нормы.

Преимущества

• Высокая износостойкость контактов AgCdO - подходит для частых включений (до 1 млн операций)
• Чёткая механическая фиксация на рейке - не расшатывается при вибрациях
• Простота замены - можно менять без перепайки, просто вынимая из гнезда
• Гармоничная совместимость с другими изделиями серии 62 - легко формировать модульные системы

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не использовать в цепях постоянного тока - катушка и контакты оптимизированы только для AC
• Максимальная рабочая температура +40 C - при более высоких значениях снижается срок службы
• Не подходит для коммутации сверхвысоких импульсных токов (например, ламп накаливания при включении)

Примеры использования

• Управление двигателем насоса через PLC - слаботочный сигнал запускает реле, которое включает 16 А нагрузки
• Автоматический переключатель между основным и резервным источником питания
• Контроль режимов работы станка: включение охлаждения и отключение подачи материала
• Системы сигнализации: активация световой или звуковой тревоги при срабатывании датчика

Практические советы

• При установке на DIN-рейку убедитесь, что фланец плотно защёлкнут - слабый контакт вызывает перегрев
• Для длительной работы с нагрузкой близкой к 16 А выбирайте провода с запасом по сечению - минимум 1,5 мм2
• Не соединяйте несколько реле одной модели параллельно - это нарушает расчётную нагрузку и может привести к отказу
• Проверяйте наличие напряжения на катушке перед заменой - часто проблема не в реле, а в отсутствии сигнала управления
• При замене старого реле - сравнивайте тип контактов (2CO) и напряжение катушки (230 В AC): другие варианты серии 62 имеют другую комплектацию
