Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3х0.8мм); 2CO 16A; контакты AgCdO; катушка 230В AC | 628282300040 Finder 62.82.8.230.0040

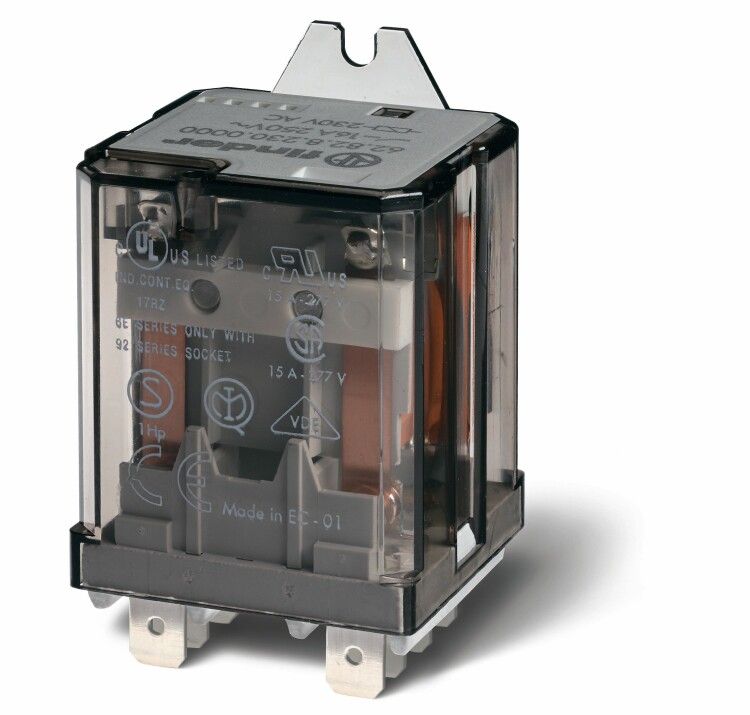

Реле силовое электромеханическое Finder 62.82.8.230.0040 предназначено для коммутации нагрузок до 16 А в цепях переменного тока. Устройство устанавливается на монтажную плату через плоские штекеры Faston 250, имеет два переключающих контакта с покрытием AgCdO и функциональные опции - кнопку тестирования и механический индикатор состояния.

Назначение и область применения

Реле Finder 62.82.8.230.0040 используется как промежуточное устройство для управления мощными нагрузками по сигналу слаботочного управления. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение цепей: станки, системы вентиляции, нагревательные элементы, конвейеры, распределительные щиты. Благодаря двум переключающим контактам (2CO) позволяет одновременно управлять двумя цепями - например, включить один потребитель и выключить другой.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Количество контактов: 2 переключающих (2CO - две пары нормально разомкнутых и замкнутых)
• Тип контактов: AgCdO (серебро с оксидом кадмия) - устойчивы к дуге, подходят для частых включений
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: на монтажную плату (PCB)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом

Совместимость и монтаж

Реле Finder 62.82.8.230.0040 устанавливается в печатную плату с отверстиями под штекеры Faston 250. Диаметр отверстий должен соответствовать размеру 6,3 мм. Для надёжной фиксации рекомендуется использовать паяльник с контролируемой температурой - избыток тепла может повредить внутренние компоненты. Монтажный фланец обеспечивает дополнительную жесткость установки. Штекеры рассчитаны на плотное соединение с гнездами типа Faston 250; не совместимы с другими типами разъёмов (например, Euroblock или Wago).

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к реле с принудительно управляемыми контактами). Принудительно управляемые контакты гарантируют, что при отказе механизма контакты не остаются в замкнутом состоянии - повышает безопасность в системах аварийного отключения.

Преимущества

• Контакты из AgCdO обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Интегрированная кнопка тестирования позволяет проверить работоспособность без отключения питания
• Механический индикатор визуально показывает текущее положение контактов - легко диагностировать состояние устройства
• Высокая надёжность при работе в условиях колебаний напряжения +-10%
• Компактный форм-фактор и стандартизованный монтаж упрощают замену в существующих системах

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для постоянной работы при токе выше 16 А - возможна сварка контактов и выход из строя
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок с большой постоянной времени без дополнительной защиты (RC-цепи, варисторы)
• Не следует применять в средах с агрессивными химическими веществами - пластиковый корпус не устойчив к растворителям и маслам

Примеры использования

• Управление двигателем насоса в системе водоснабжения - сигнал от PLC активирует реле, которое включает двигатель
• Автоматический перевод между основным и резервным источником питания - одно реле переключает питание двух цепей
• Система сигнализации: реле включает звуковой оповещатель и световую индикацию одновременно
• Контроль нагрева в термокамере - реле включает ТЭН при достижении заданной температуры

Практические советы

• При монтаже используйте инструмент для обжима наконечников - плохой контакт вызывает перегрев
• Проверьте соответствие напряжения сети 230 В +-10% перед подключением - завышенное напряжение снижает срок службы катушки
• При использовании в системах с частыми включениями (более 10 раз в минуту) убедитесь, что нагрузка не превышает 16 А - иначе контакты будут быстрее изнашиваться
• Для удобства обслуживания располагайте реле в доступном месте - индикатор и кнопка теста должны быть видны без демонтажа
• При замене аналогичного реле - убедитесь, что новый экземпляр Finder 62.82.8.230.0040 имеет те же параметры контактов и катушки
