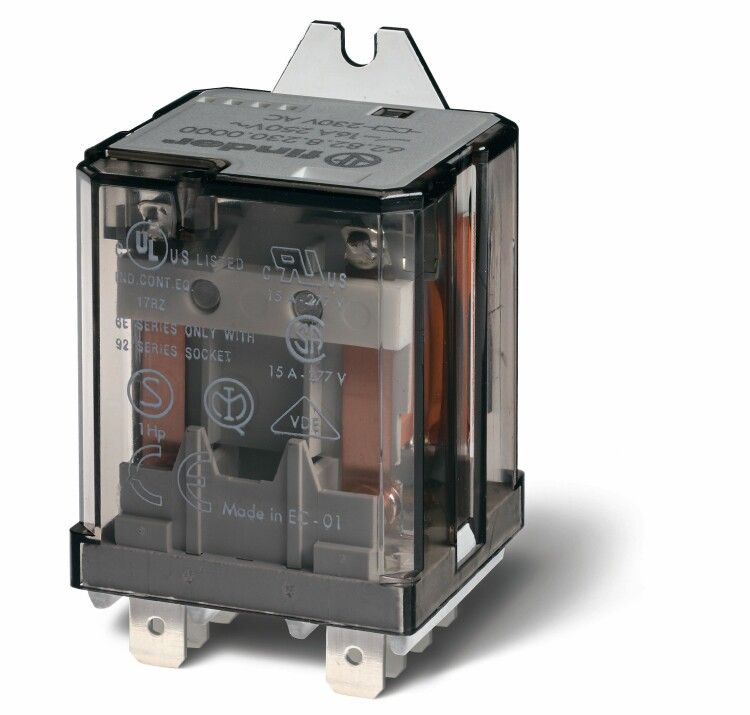

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3х0.8мм); 2CO 16A; контакты AgCdO; катушка 230В AC | 628282300009 Finder 62.82.8.230.0009

Реле силовое электромеханическое Finder 62.82.8.230.0009 предназначено для коммутации нагрузок до 16 А в цепях переменного тока. Устройство устанавливается на печатную плату через плоские штекеры Faston 6,3×0,8 мм, не требует дополнительного крепления - идеально подходит для компактной сборки автоматических систем.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками по сигналу слаботочного управления. Подходит для включения/выключения оборудования в системах автоматизации: станках, конвейерах, системах освещения, тепловых контроллерах. Благодаря двум переключающим контактам (2CO) позволяет одновременно управлять двумя цепями - например, включить двигатель и отключить нагреватель.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Тип контактов: 2 переключающих (2CO) - каждый имеет замыкающий и размыкающий контакт
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуговым разрядам, долговечен при частых включениях
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Подключение: плоские штекеры Faston 6,3×0,8 мм - совместимы со стандартными наконечниками
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Корпус: пластиковый, самозагасающий

Совместимость и монтаж

Реле Finder 62.82.8.230.0009 монтируется непосредственно на печатную плату. Штекеры вставляются в отверстия платы и паяются. Для надёжного соединения используйте наконечники Faston 250 (6,3×0,8 мм) соответствующего типа. Отсутствие монтажного фланца делает устройство компактным, но требует жесткой фиксации платы - избегайте вибраций и механических ударов. Катушка рассчитана только на 230 В AC - применение постоянного тока или другого напряжения повредит реле.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к безопасности). Соответствие гарантирует безопасность при работе в промышленных условиях и соответствие требованиям CE.

Преимущества

• Высокая надёжность контактов AgCdO - подходят для частых включений даже при индуктивных нагрузках
• Чёткая коммутация благодаря моностабильному механизму - минимизирован риск “зависания” контакта
• Компактный форм-фактор без фланца - экономит место на плате
• Широкий диапазон рабочих температур - подходит для помещений с нестабильным микроклиматом

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Использование вне диапазона UХL4 (температура ниже −25C или выше +40C) снижает срок службы
• Нельзя использовать с постоянным током - катушка рассчитана только на 230 В AC
• Отсутствие фланца требует точного монтажа - при плохой фиксации платы возможна потеря контакта
• Не рекомендуется для высокочастотных переключений более 10 раз в минуту - риск перегрева катушки

Примеры использования

• Управление двигателем насоса в системе водоснабжения по сигналу от терморегулятора
• Переключение режимов работы станка: быстрый ход / медленный ход
• Автоматическое выключение света в цеху по таймеру
• Контроль включения/отключения нагревательных элементов в термокамере

Практические советы

• Проверьте посадочные отверстия на плате - они должны точно соответствовать шагу штекеров (5 мм между выводами)
• При пайке не перегревайте штекеры - максимальная температура пайки 260C, время ≤ 5 сек
• Для нагрузок с индуктивностью (двигатели, катушки) установите гашение дуги (варистор или RC-цепь) параллельно контактам
• Не используйте реле для светодиодных нагрузок с малым током - возможно “прилипание” контактов; для таких задач лучше выбрать реле с золотом
• При замене - проверьте тип контактов: AgCdO не заменяется на обычное серебро, особенно при частых включениях
