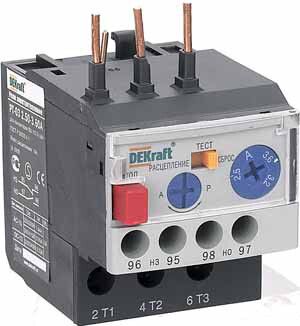

Реле электротепловое для контакторов РТ-03 09-18A 3.50-4.80А - 23111DEK APC

Реле электротепловое для контакторов РТ-03 09-18A 3.50-4.80А от DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подключается к контактным аппаратам типа КМ-103 и совместимо с другими сериями, обеспечивает надёжную работу в условиях промышленного оборудования. Артикул 23111dek.

Назначение и область применения

Реле электротепловое для контакторов РТ-03 09-18A 3.50-4.80А защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• заклинивания ротора;
• продолжительного пуска двигателя.

Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования. Устанавливается рядом с контактором КМ-103, но также совместимо с аналогичными изделиями других производителей.

Технические характеристики

• Номинальный ток реле: 18 А
• Диапазон регулировки тока срабатывания: 3,5–4,8 А
• Число полюсов: 3
• Количество контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый)
• Напряжение изоляции: до 690 В
• Класс расцепления: Class 10 - время срабатывания при 6-кратном токе: 4–10 сек
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 2,5 мм2
• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью
• Способ монтажа: непосредственно на контактор или отдельно на DIN-рейку
• Нормативы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005

Совместимость и монтаж

Реле электротепловое для контакторов РТ-03 09-18A 3.50-4.80А проектировалось для установки на контакторы КМ-103 от DEKraft. Однако благодаря стандартизированному креплению, его можно использовать с аналогичными моделями от других производителей - например, ABB, Schneider Electric, IEK.

Подключение выполняется через винтовые зажимы. Максимальное сечение жил - 2,5 мм2. Для надёжного контакта необходимо плотно затянуть винты, но без усилия, чтобы не повредить корпус. Монтаж возможен как непосредственно на контактор, так и отдельно на DIN-рейку в щите управления.

Безопасность и стандарты

Реле электротепловое для контакторов РТ-03 09-18A 3.50-4.80А соответствует требованиям ГОСТ Р 50030.4.1-2002 (электромагнитные контакторы и пускатели) и ГОСТ Р 50030.5.1-2005 (устройства управления). Класс защиты 10 гарантирует точное соответствие времени отключения нагрузке, что снижает риск выхода двигателя из строя.

Степень защиты IP20 означает, что устройство не предназначено для работы во влажных, запылённых или открытых средах. Применяется исключительно внутри электрошкафов.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют гибко настраивать восстановление после срабатывания.
• Широкий диапазон уставок (3,5–4,8 А) покрывает большинство малых и средних двигателей.
• Надёжная механическая конструкция с термочувствительным элементом, не требующим обслуживания.
• Совместимость с различными контактными аппаратами снижает необходимость замены всей системы при ремонте.

Ограничения применения

• Не предназначен для защиты однофазных сетей - только трёхфазные.
• IP20 не допускает использование вне герметичных шкафов - опасность попадания пыли, влаги, посторонних предметов.
• Не реагирует на короткие замыкания - требуется дополнительная защита предохранителем или автоматическим выключателем.
• Запрещена работа при температуре ниже −40C и выше +40C - особенно важно в холодных цехах или на улице.
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных двигателей с большим током питания.

Примеры использования

• Защита электродвигателя насоса в системе водоснабжения (мощность ~1,5 кВт, ток около 4 А).
• Контроль перегрузки вентилятора на конвейере в пищевой промышленности.
• Обеспечение безопасности компрессора в системе пневмотранспорта.
• Автоматизация станка с ЧПУ, где частые пуски увеличивают риск перегрева.

Практические советы

• Перед установкой проверьте ток двигателя - он должен находиться в пределах 3,5–4,8 А. Если ток близок к верхней границе, выбирайте реле с чуть большим диапазоном.
• Настройку тока срабатывания выполняйте при отключенном питании. Используйте отвертку с изолированным наконечником.
• При использовании в режиме автоматического возврата учтите, что реле может снова включить двигатель даже при сохранении причины перегрузки - используйте ручной режим там, где безопасность важнее бесперебойности.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать ложное срабатывание.
• Если реле часто срабатывает - диагностируйте причину: возможно, проблема в самом двигателе, а не в реле.
