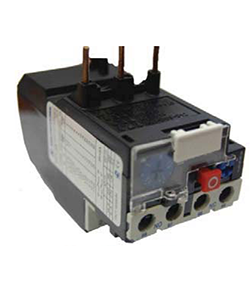

Реле электротепловое РТЛ-2059-2 УХЛ4 93А 48-65А 660В/50Гц 1з+1р IP20 автомат. и ручн. возврат Электротехник ET520682

Реле электротепловое РТЛ-2059-2 УХЛ4 от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Модель с номинальным током 65 А и возможностью автоматического и ручного возврата подходит для установки в цепях переменного тока до 660 В / 50 Гц, особенно там, где важна надёжная термическая защита - например, на насосах, вентиляторах, конвейерах.

Назначение и область применения

Реле электротепловое РТЛ-2059-2 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отсутствия одной из фаз (обрыва).

Устройство применяется в системах управления двигателями, совместно с магнитными пускателями, в том числе на промышленном оборудовании: станках, компрессорах, питательных лентах, воздушных завихрителях. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 65 А (диапазон регулировки 48–65 А);
• Число полюсов: 3 - соответствует трёхфазным сетям;
• Максимальное рабочее напряжение: 660 В переменного тока, 50 Гц;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и управления;
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2;
• Автоматический возврат: да - после остывания реле восстанавливает работу без участия оператора; также предусмотрен ручной возврат через кнопку;
• Исполнение: нереверсивное - не предназначен для управляемой смены направления вращения;
• Способ монтажа: непосредственное крепление - устанавливается на DIN-рейку или прямо на корпус пускателя.

Совместимость и монтаж

Реле электротепловое РТЛ-2059-2 УХЛ4 совместимо с пускателями серии ПМЛ. Его можно монтировать:

• непосредственно на пускатель - тогда контактная группа уже согласована;
• отдельно - в этом случае требуется использовать клеммники КРЛ для подключения цепей управления и сигнализации.

Подключение проводов выполняется через винтовые зажимы. Для надёжности рекомендуется проверить затяжку после первых 1–2 часов работы. Диаметр провода - до 16 мм2. Установка на DIN-рейку обязательна при отдельном монтаже.

Безопасность и стандарты

Реле электротепловое РТЛ-2059-2 УХЛ4 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 17703. Применяет классическую тепловую модель защиты - безопасную, проверенную временем. Отсутствие защиты от короткого замыкания - функция возлагается на автоматические выключатели или предохранители в цепи питания.

Преимущества

• Два режима возврата - автоматический (удобно для бесперебойных процессов) и ручной (безопаснее при аварийных ситуациях);
• Широкий диапазон настройки тока (48–65 А) позволяет точно адаптировать защиту под конкретный двигатель;
• Наличие двух типов контактов (НО и НЗ) позволяет легко интегрировать сигналы в системы контроля и автоматизации;
• Высокая механическая прочность и стабильность характеристик при колебаниях температуры окружающей среды (исполнение УХЛ4).

Ограничения применения

• Не защищает от короткого замыкания - требует наличия внешнего коммутационного аппарата (автомат, предохранитель);
• IP20 - нельзя применять во влажных, запылённых или агрессивных средах без дополнительной защиты (корпуса, шкафа);
• Не подходит для частотного управления двигателем - работает только на постоянной частоте 50 Гц;
• Не рассчитан на частые включения-выключения - высокая инерционность теплового элемента делает его неэффективным для кратковременных нагрузок.

Примеры использования

• Защита асинхронного двигателя 45 кВт на конвейере в пищевой промышленности;
• Контроль тока в насосной группе водоснабжения с пускателем ПМЛ-100;
• Обеспечение безопасности вентилятора в HVAC-системе при снижении оборотов из-за забивания фильтра;
• Система управления компрессором в холодильном модуле с сигнализацией перегрузки через контакт НЗ.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя диапазону 48–65 А - если ток ниже 48 А, выбирайте другое реле;
• При использовании вручную - всегда используйте кнопку сброса перед включением после срабатывания;
• При отдельном монтаже обязательно подключите клеммники КРЛ - без них контакты не будут работать;
• Не допускайте попадания влаги внутрь устройства - даже при IP20, конденсат может вызвать коррозию контактов;
• Проверяйте состояние нагревательных элементов каждые 6–12 месяцев - особенно при частых перегрузках.
