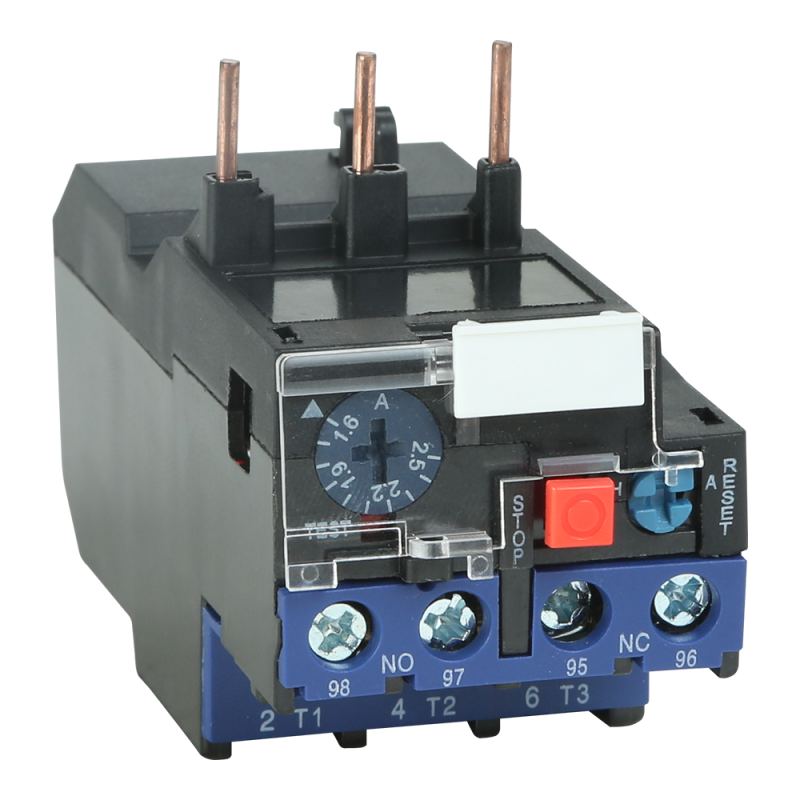

Реле электротепловое токовое РТТ5-10-1 УХЛ4, 6,00А, IP00 (4-6А) КЭАЗ | 315280

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.00А IP00 (4-6А) от КЭАЗ предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это надёжное устройство работает в паре с контактными аппаратами, обеспечивая безопасную работу оборудования в условиях повышенной влажности и температур до -40 C.

Назначение и область применения

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.00А IP00 (4-6А) защищает двигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Его применяют в системах управления промышленным оборудованием - например, насосах, вентиляторах, конвейерах, компрессорах. Работает совместно с электромагнитными контакторами серии ПМ12.

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую выдерживает само реле;
• Диапазон регулировки тока: 4–6 А - можно установить порог срабатывания в этом интервале, чтобы адаптировать защиту под конкретный двигатель;
• Количество переключающих контактов: 4 - два нормально замкнутых (НЗ) и два нормально разомкнутых (НО), позволяют управлять цепями сигнализации и отключения;
• Способ монтажа: непосредственное крепление или обособленное размещение - гибкая установка на DIN-рейку или отдельно;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытый корпус или щит;
• Исполнение: УХЛ4 - рассчитано на умеренный и холодный климат, работает при температурах от -40 C до +60 C.

Совместимость и монтаж

Реле электротепловое токовое РТТ5-10-1 УХЛ4 6.00А IP00 (4-6А) совместимо с контактными аппаратами серии ПМ12. Для монтажа используйте винтовые зажимы: затягивайте провода усилием 0,4–0,6 Нм, чтобы избежать пережима или плохого контакта. Установите реле в щитовой шкаф с достаточным воздушным зазором - из-за IP00 нельзя использовать на открытой площадке или во влажной среде без дополнительной защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 19231. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Работает в сетях переменного тока частотой 50–60 Гц, напряжением до 660 В.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - реагирует на реальную тепловую нагрузку, а не просто на ток;
• Чётко задаваемый диапазон тока (4–6 А) позволяет точно настроить защиту под маломощные двигатели;
• Климатическое исполнение УХЛ4 делает его пригодным для работы в неотапливаемых помещениях и на объектах с суровым климатом;
• Наличие четырёх контактов даёт возможность реализовать как аварийное отключение, так и световую/звуковую сигнализацию перегрузки.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно используйте автоматические выключатели или предохранители;
• IP00 исключает применение вне герметичных корпусов - запрещена установка в сырых, пыльных или наружных условиях;
• Не рекомендуется для частых включений/выключений - высокая механическая нагрузка снижает срок службы;
• Рабочий ток двигателя должен попадать в диапазон 4–6 А; при меньшем токе реле не сработает, при большем - возможны ложные срабатывания.

Примеры использования

• Защита асинхронного двигателя 2,2 кВт, потребляющего 5 А, в системе водоснабжения;
• Обеспечение безопасности конвейерной ленты на пищевом производстве;
• Автоматическое отключение вентилятора при обрыве фазы в HVAC-системе;
• Подключение к контактору ПМ12-10 в распределительном щите цеха.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 4–6 А - если ток выше, выбирайте другое реле;
• Настройку тока срабатывания выполняйте после подключения нагрузки, используя регулировочный винт на лицевой панели;
• После срабатывания реле необходимо дождаться остывания биметалла (до 1–5 минут) перед повторным включением;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать нагрев и отказ;
• Для удобства обслуживания монтируйте реле рядом с контактором, чтобы минимизировать количество соединений.
