Реле импульсное NJMC1-32/1P AC230V (R) | 657079 CHINT

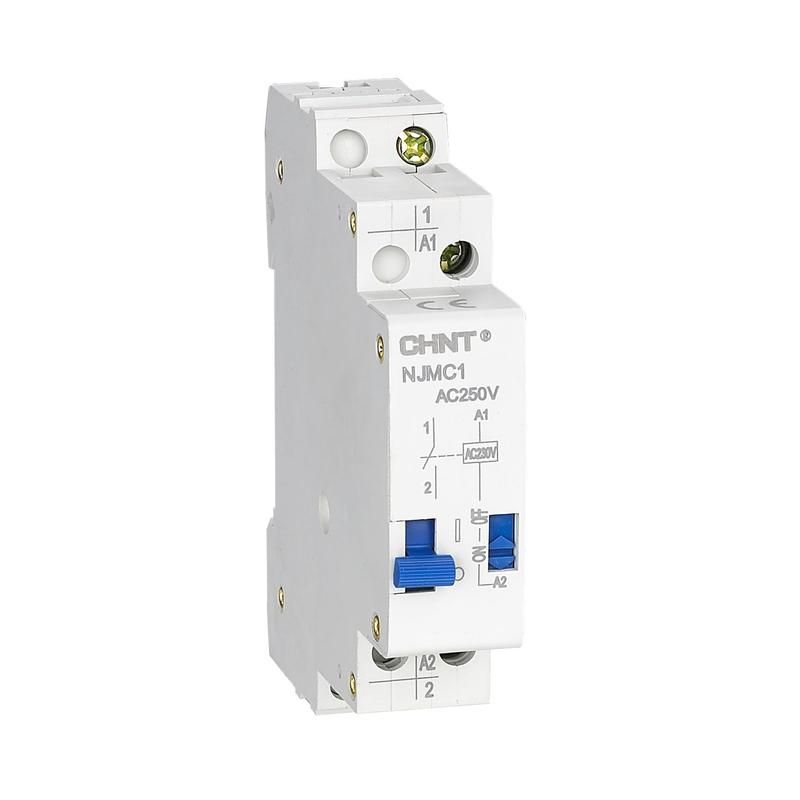

Реле импульсное NJMC1-32/1P AC 230В (R) от CHINT - устройство для управления нагрузками, такими как освещение, через несколько кнопочных выключателей по одной двухпроводной линии. Подходит для установки в жилых, офисных и промышленных помещениях. Артикул 657079 соответствует модели с однополюсным контактом и управлением от сети 230 В.

Назначение и область применения

Реле импульсное NJMC1-32/1P AC 230В (R) используется там, где требуется включать или выключать нагрузку с нескольких точек - например, в длинном коридоре, на лестнице или в большом помещении с несколькими входами. В отличие от обычных реле, оно не требует постоянного удерживания кнопки: достаточно одного короткого импульса (нажатия), чтобы изменить состояние выхода. После этого реле сохраняет положение даже после отпускания кнопки. Применяется для управления светильниками, вентиляторами, насосами и другими нагрузками до 32 А.

Технические характеристики

• Напряжение питания катушки: 230 В переменного тока (AC)
• Номинальный коммутируемый ток: 32 А
• Тип контакта: один переключающий контакт (SPDT), нормально замкнутые и нормально открытые контакты отсутствуют
• Род тока: переменный (AC), частота 50/60 Гц
• Максимальное напряжение сети: до 250 В
• Продолжительность управляющего импульса: от 50 мс до 1 секунды
• Напряжение срабатывания: 85–110% от номинала (230 В)
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Ширина модуля: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Механический ресурс: 1 млн циклов включения/выключения
• Электрический ресурс: 100 тыс. циклов при номинальной нагрузке

Совместимость и монтаж

Реле импульсное NJMC1-32/1P AC 230В (R) совместимо с любыми кнопочными выключателями без фиксации - то есть с обычными клавишами, которые возвращаются в исходное положение после нажатия. Для работы необходимо подключить две провода между кнопками и реле, а третий провод - к нагрузке. Управление осуществляется по принципу “переключатель состояния”: каждое нажатие меняет состояние на противоположное. Монтаж выполняется на стандартную DIN-рейку 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Напряжение на катушке должно точно соответствовать 230 В AC - использование другого напряжения повредит устройство.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в зданиях. Степень защиты IP20 обеспечивает безопасность при установке внутри распределительных щитов. Работает в условиях степени загрязнения 2 - то есть в помещениях с умеренной запылённостью, без агрессивных газов и конденсата. Соответствует общепринятым стандартам на устройства автоматического управления.

Преимущества

• Управление с любого количества кнопок - не нужно прокладывать сложную проводку
• Низкое энергопотребление: катушка активируется лишь на долю секунды при каждом нажатии
• Высокая надёжность: механический ресурс более миллиона операций
• Компактная форма: занимает всего 1 модуль (18 мм) на DIN-рейке
• Не требует внешнего источника питания - работает от сети 230 В

Ограничения применения

• Не подходит для управления нагрузками выше 32 А - для больших токов нужен другой тип реле или контактор
• Не предназначен для установки во влажных средах (IP20 не защищает от брызг и влаги)
• Не работает с постоянным током (DC) - только с переменным 230 В
• Не имеет встроенной задержки - все временные функции реализуются внешними элементами, если нужны
• Запрещена установка вне закрытого шкафа - риск поражения током при доступе к клеммам

Примеры использования

• Освещение в многоэтажном доме: три кнопки на этажах управляют одним светильником на лестничной площадке
• Производственный участок: два выключателя - у входа и у станка - позволяют включать/выключать вентиляцию
• Офисное помещение: кнопки у двери и у рабочего стола контролируют светодиодную подсветку потолка
• Гараж: одна кнопка у ворот, вторая - внутри, для включения света

Практические советы

• Проверьте перед монтажом, что напряжение в сети действительно 230 В +-10%. Перегрузка по напряжению вызывает отказ катушки
• Подключайте кнопочные выключатели параллельно - последовательное соединение не будет работать
• Используйте провода сечением не менее 1,5 мм2 для нагрузки 32 А - меньшее сечение нагревается
• Не используйте реле для управления емкостными или индуктивными нагрузками (например, мощными дросселями или двигателями) без дополнительной защиты - возможны скачки тока
• При использовании в системах с высокой частотой переключений (более 10 раз в час) рекомендуется периодически проверять контактную группу на окисление
• Артикул 657079 - это однополюсная версия. Если нужна защита всех фаз, выбирайте NJMC1-32/3P AC 230В (R)
