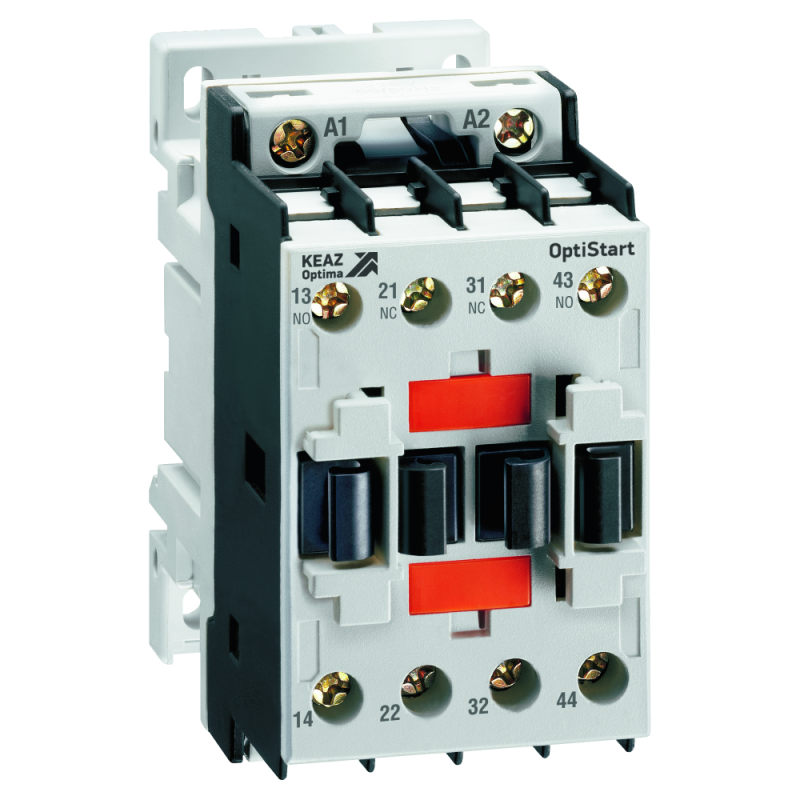

Реле контакторное OptiStart K-FR-31-A230 | 335214 КЭАЗ

Реле контакторное K-FR-31-A230 от КЭАЗ - компактное устройство для коммутации цепей управления в системах автоматизации. Подходит для работы с переменным током на 230 В и рассчитано на нагрузку до 10 А. Артикул 335214 обеспечивает точную замену в существующих схемах.

Назначение и область применения

Реле контакторное K-FR-31-A230 используется для управления слаботочными цепями в устройствах автоматизации: пускатели двигателей, системы контроля, сигнализация, логика управления. Отличается надёжностью при частых включениях и подходит для установки в распределительных щитах промышленного оборудования.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток контактов: 10 А
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Исполнение: открытое - корпус без внешней защиты, требуется установка внутри шкафа
• Способ монтажа: на DIN-рейку или через винты
• Подключение вспомогательных цепей: винтовые зажимы

Совместимость и монтаж

K-FR-31-A230 совместим с любыми стандартными DIN-рейками типа TS35. Установка выполняется защёлкиванием на рейку - достаточно плотно придавить устройство до характерного щелчка. Для фиксации дополнительно можно использовать винты, указанные в документации. Подключение проводов осуществляется через винтовые клеммы - допустимый диаметр жилы до 2,5 мм2. Перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Применяется в соответствии с требованиями безопасности для электрощитового оборудования. Не предназначен для использования во взрывоопасных средах или вне помещений.

Преимущества

• Чёткая комбинация контактов: 3НО+1НЗ - оптимальна для большинства схем управления
• Высокая механическая износостойкость благодаря качественным контактам КЭАЗ
• Монолитная конструкция снижает риск случайного отсоединения
• Широкая совместимость с другими элементами серии OptiStart K-FR

Ограничения применения

• Не работает при постоянном токе - катушка рассчитана исключительно на 230 В AC
• IP20 не позволяет использовать в условиях повышенной запылённости или сырости без дополнительной защиты шкафа
• Нельзя применять для коммутации силовых цепей выше 10 А - для этого нужны контакторы с большим рейтингом
• Не рекомендовано использование в условиях температур ниже -25 C или выше +60 C без проверки условий эксплуатации

Примеры использования

• Управление пуском двигателя насоса через кнопочный пост
• Логическая схема аварийной остановки конвейера
• Контроль состояния дверей шкафа через сигнал тревоги
• Автоматическое переключение режимов работы станка

Практические советы

• Выбирая K-FR-31-A230, убедитесь, что ваша катушка получает именно 230 В AC - завышение напряжения вызывает перегрев, занижение - отказ в срабатывании
• При использовании винтового монтажа затягивайте клеммы усилием 0,5–0,7 Нм - переусиливать нельзя
• Для увеличения числа контактов используйте дополнительные модули OptiStart K-FR - они совместимы по габаритам и креплению
• Проверьте соответствие нагрузки: если ток в цепи близок к 10 А, выбирайте реле с запасом - например, K-FR-32-A230 с 16 А
• K-FR-31-A230 легко заменяет аналогичные модели других производителей - главное, чтобы совпадали напряжение катушки и тип контактов
