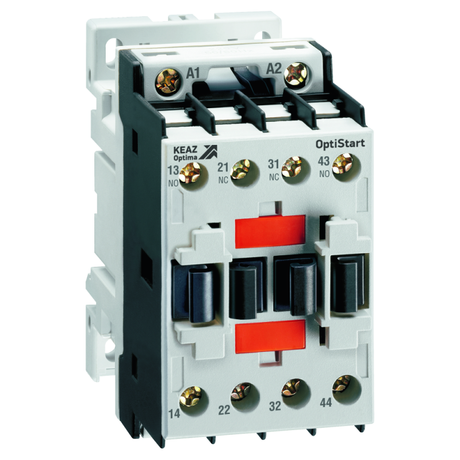

Реле контакторное OptiStart K-FR-40-A230 | 335219 КЭАЗ

Реле контакторное K-FR-40-A230 от КЭАЗ - устройство для коммутации слаботочных цепей управления в системах автоматизации. Монтируется на DIN-рейку, управление осуществляется через катушку 230 В переменного тока, что делает его удобным решением для промышленных контроллеров и панелей управления.

Назначение и область применения

Реле контакторное K-FR-40-A230 используется для переключения сигналов управления в автоматизированных системах - например, для включения/выключения пускателей, световой сигнализации, маломощных насосов или клапанов. Подходит для установки в распределительных щитах на объектах с высокой плотностью оборудования: конвейерах, станках, системах вентиляции и ЛКУ.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток контактов: 10 А
• Количество нормально открытых (НО) контактов: 4 шт.
• Тип контактов: только НО - без нормально замкнутых (НЗ)
• Исполнение: открытое, без корпуса
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Способ монтажа: на DIN-рейку или с помощью винтовых креплений
• Подключение вспомогательных цепей: винтовые зажимы

Совместимость и монтаж

K-FR-40-A230 совместим с любой стандартной DIN-рейкой типа TS35. Установка занимает несколько секунд - достаточно защелкнуть устройство на рейке или закрепить двумя винтами. Для подключения управляющих проводов используются винтовые клеммы - подходят медные жилы до 2,5 мм2. Перед подключением проверьте соответствие напряжения катушки 230 В AC - использование другого напряжения повредит устройство.

Безопасность и стандарты

Реле контакторное K-FR-40-A230 соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Обеспечивает безопасную изоляцию между силовыми и управляющими цепями. Применяется в соответствии с правилами электробезопасности для помещений с ограниченным доступом и без воздействия внешней среды.

Преимущества

• Четыре НО контакта позволяют одновременно управлять несколькими цепями без необходимости использовать дополнительные устройства
• Гибкий способ монтажа - можно фиксировать как на DIN-рейке, так и на поверхности с помощью винтов
• Высокая надежность контактов благодаря технологии КЭАЗ, обеспечивающей долгий срок службы даже при частых коммутациях
• Простая диагностика состояния - визуальный индикатор положения контактов отсутствует, но механическая работа легко определяется по щелчкам при активации

Ограничения применения

• Не предназначен для работы во влажных, запыленных или агрессивных средах - степень защиты IP20 исключает применение вне закрытых щитов
• Отсутствуют нормально замкнутые контакты - нельзя использовать там, где требуется разрыв цепи при отключении
• Не поддерживает постоянный ток - работает только с переменным напряжением 230 В AC
• Максимальная мощность нагрузки ограничена 10 А - для более мощных устройств требуется использовать контакторы с большей rated current

Примеры использования

• Управление пускателями двигателей через PLC - одно реле может включать четыре пускателя одновременно
• Сигнализация аварийных ситуаций - включение нескольких ламп или звукового оповещателя при срабатывании датчиков
• Логика последовательного старта оборудования - поэтапное включение насосов или компрессоров
• Автоматизация освещения в цехах - управление группами светильников по расписанию

Практические советы

• Выбирая K-FR-40-A230, убедитесь, что ваша система использует именно 230 В AC - подключение к 110 В или постоянному току вызовет отказ катушки
• При использовании винтового подключения затягивайте клеммы усилием 0,5–0,7 Нм - недостаточно или слишком сильно затянутые провода снижают надежность
• Если вам нужны НЗ контакты или другие комбинации - рассмотрите другие модели серии K-FR, такие как K-FR-40-B230
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• K-FR-40-A230 не имеет индикации - если нужен визуальный контроль состояния, выбирайте аналоги с индикаторами или подключайте внешние LED-индикаторы
