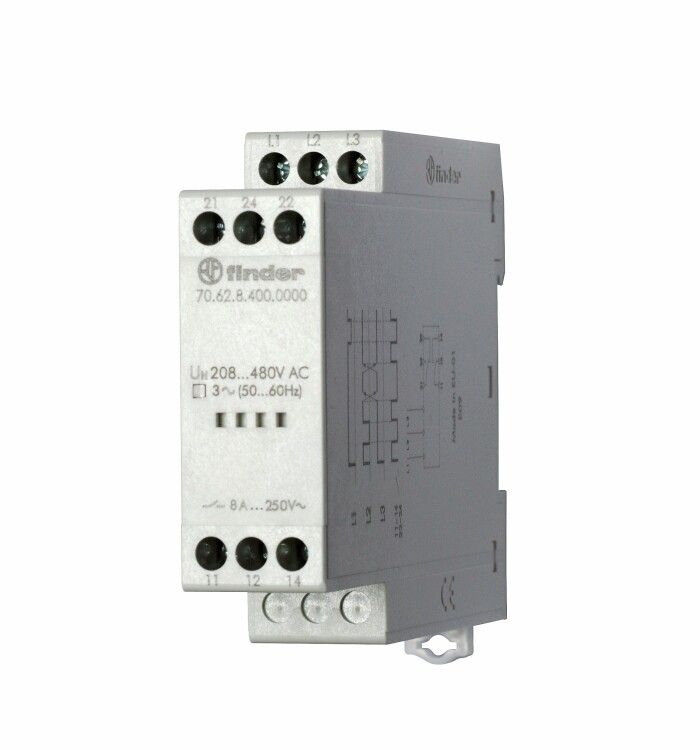

Контрольное реле для 3-фазных сетей; обрыв/чередование фаз, фиксированные регулировки; выход 2CO 8А | 706284000000 Finder 70.62.8.400.0000

Реле контрольное для 3-фазных сетей, обрыв/чередование фаз, фиксированные регулировки, выход 2CO 8А, модульное, ширина 22.5мм, степень защиты IP20 от бренда Finder (артикул 70.62.8.400.0000) предназначено для защиты оборудования от повреждений из-за нарушений в трёхфазной сети - таких как обрыв одной из фаз или неверный порядок чередования. Устройство устанавливается в распределительные щиты и работает совместно с контактными группами нагрузки.

Назначение и область применения

Реле контрольное для 3-фазных сетей, обрыв/чередование фаз, фиксированные регулировки, выход 2CO 8А, модульное, ширина 22.5мм, степень защиты IP20 контролирует два ключевых параметра: наличие всех трёх фаз и правильный порядок их чередования. Если одна из фаз пропала или последовательность нарушена - реле размыкает свои контакты и отключает подключенную нагрузку. Это предотвращает выход из строя двигателей, насосов, компрессоров и другого оборудования, чувствительного к перекосу фаз.

Подходит для установки в промышленных щитах: станки, конвейеры, системы вентиляции, холодильные установки, насосные станции. Особенно актуально там, где есть длительная работа под нагрузкой или риск случайного переподключения проводов.

Технические характеристики

• Тип устройства: реле контроля фаз с фиксированными настройками (регулировка невозможна)
• Напряжение питания: переменный ток 400 В (работает в стандартной трёхфазной сети 380–415 В)
• Коммутируемый ток: до 8 А (активная нагрузка, cosφ=1)
• Выходные контакты: 2 переключающих (2CO - две группы нормально замкнутых и нормально разомкнутых контактов)
• Время срабатывания: 0,5–2 секунды после возникновения аварии
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку (модульная конструкция шириной 22,5 мм)
• Тип подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Соответствие стандарту: EN 61810-3 (требования к реле и аппаратам управления)

Совместимость и монтаж

Реле контрольное для 3-фазных сетей, обрыв/чередование фаз, фиксированные регулировки, выход 2CO 8А, модульное, ширина 22.5мм, степень защиты IP20 устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые клеммы: три входа L1, L2, L3 - к фазам сети; один вывод N - к нулевому проводу (обязателен для работы); выходные контакты подключаются последовательно в цепь управления катушки контактора или другого исполнительного устройства.

Не требует внешнего питания - питание берётся прямо из контролируемой сети. Монтаж возможен в закрытых щитах с доступом для обслуживания. Для надёжной работы важно соблюдать полярность подключения фаз - неверное подсоединение может вызвать ложное срабатывание.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 61810-3, который гарантирует безопасность коммутационных устройств в условиях промышленного использования. Класс защиты IP20 исключает доступ к токоведущим элементам при открытой крышке, но не обеспечивает защиту от пыли и влаги - поэтому применение возможно только внутри электрошкафов с достаточным уровнем герметичности.

Преимущества

• Фиксированные настройки - не требуется калибровка, что снижает вероятность ошибки при монтаже
• Два переключающих контакта позволяют использовать реле как для отключения, так и для сигнализации (например, запуск светового индикатора)
• Модульная форма (22,5 мм) экономит место в щите и позволяет легко заменить при необходимости
• Автоматический возврат - после восстановления нормального режима реле само включает контакты без manual reset
• Совместимо с большинством стандартных контакторов и пускателей

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 400 В
• IP20 не допускает установку во влажных, пыльных или наружных условиях - обязательно помещение с защитой от внешних воздействий
• Не имеет функции самодиагностики или индикации причины срабатывания - необходимо проверять сеть вручную
• Запрещено подключать нагрузку выше 8 А напрямую - используется только для управления другими устройствами (контакторами, пускателями)
• Не поддерживает работу при напряжении ниже 340 В - возможны ложные отключения при просадках

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Контроль чередования фаз на конвейере с асинхронным двигателем - исключает движение в обратном направлении
• Обеспечение безопасности в системе вентиляции с несколькими вентиляторами - отключение при переполюсовке после ремонта
• Интеграция в автоматизированную систему управления производственного участка - сигнал от реле передаётся на PLC для логического анализа состояния сети

Практические советы

• Перед первым включением проверьте соответствие фаз L1/L2/L3 на входе реле - используйте фазоуказатель, чтобы избежать ложного срабатывания
• При использовании в щитах с высокой плотностью компоновки учтите, что реле занимает всего 22,5 мм - можно размещать рядом с другими модульными устройствами
• Для удобства диагностики подключите параллельно выходному контакту светодиодный индикатор - он покажет состояние реле (зелёный = всё в порядке, красный = сбой)
• При замене старого реле убедитесь, что новый экземпляр (Finder 70.62.8.400.0000) имеет те же параметры: 8 А, 400 В, 2CO
• Не затягивайте винты слишком сильно - это может повредить пластиковую клемму. Оптимальный момент - легкий щелчок
