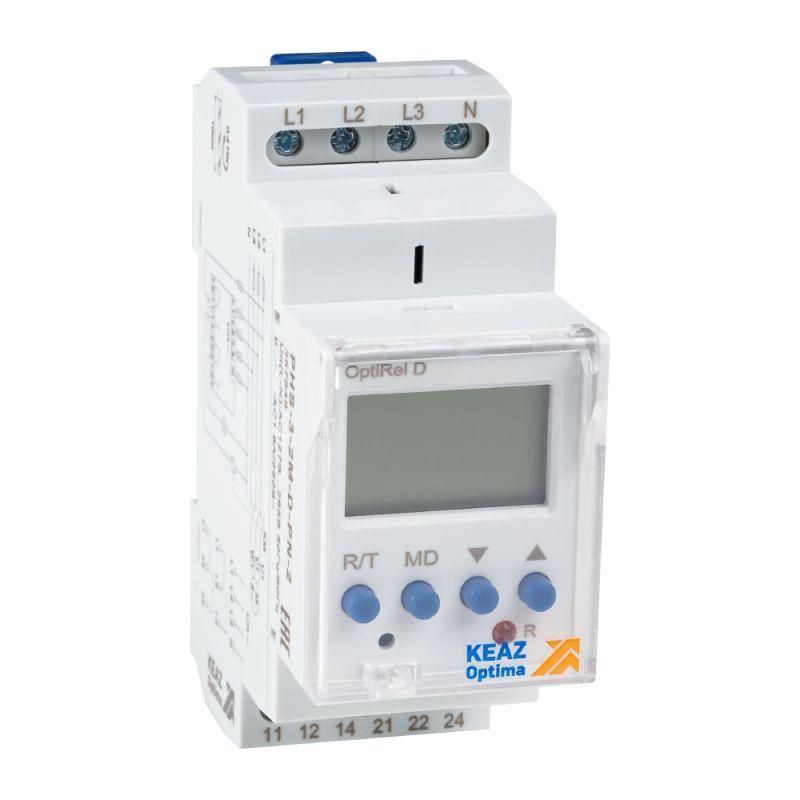

Реле контроля фаз OptiRel D PHS-3-2M-D-PN-2 цифровое 3Ф 2СО | КЭАЗ| 357849

Реле контроля фаз цифровое 3Ф 2СО PHS-3-2M-D-PN-2 от КЭАЗ - устройство для автоматического отключения оборудования при нарушении параметров трёхфазной сети: обрыве фаз, асимметрии, неверном порядке чередования, перепадах напряжения. Модель из серии OptiRel D обеспечивает надёжную защиту для промышленных систем с питанием 400 В и током до 8 А.

Назначение и область применения

PHS-3-2M-D-PN-2 используется для защиты трёхфазного электрооборудования от повреждений, вызванных нештатными условиями в сети. Устройство применяется там, где важна стабильность питания: насосы, компрессоры, станки, конвейеры, системы вентиляции, тепловые щиты и другие нагрузки, чувствительные к перекосам фаз или скачкам напряжения.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное переменного тока)
• Номинальный ток: 8 А
• Количество переключающих контактов: 2 (нормально замкнутый и нормально разомкнутый)
• Время задержки срабатывания: 30 секунд (позволяет избежать ложных срабатываний при кратковременных колебаниях)
• Обнаружение обрыва фазы: да
• Обнаружение асимметрии фаз: да
• Контроль порядка чередования фаз: да
• Защита от перенапряжения: да
• Защита от пониженного напряжения: да
• Способ монтажа: крепление на винты (не DIN-рейка)
• Диапазон рабочих температур: от -20 C до +60 C

Совместимость и монтаж

PHS-3-2M-D-PN-2 устанавливается на поверхность с помощью винтов - не требует DIN-рейки. Подключение выполняется к трёхфазной сети через клеммы L1/L2/L3/N, а также к нагрузке через два коммутируемых контакта. Обязательно соблюдайте посадочные размеры и момент затяжки винтов, указанные в документации. Для удобства монтажа предусмотрена возможность установки под пластрон. Контакты рассчитаны на ток до 8 А - не подходят для прямой коммутации мощных двигателей без промежуточного контактора.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства защиты электрооборудования. Применяет принципы, обеспечивающие безопасность при работе в условиях промышленной среды. Наличие видимой индикации позволяет оперативно определить причину отключения без дополнительных приборов.

Преимущества

• Комплексный контроль: одновременно отслеживает обрыв, асимметрию, чередование, высокое и низкое напряжение
• Задержка срабатывания 30 с снижает риск ложных отключений при кратковременных помехах
• Чёткая индикация состояния - светодиоды показывают текущий режим работы и причины отключения
• Работает в широком диапазоне температур - подходит для холодных цехов и жарких помещений
• Поддерживает установку под пластрон - удобно для компактных шкафов

Ограничения применения

• Не предназначен для работы в сетях ниже 400 В - не совместим с однофазным питанием 230 В
• Контакты имеют максимальный ток 8 А - нельзя использовать для прямого управления двигателями выше 3–4 кВт без контактора
• Отсутствует защита от обрыва нейтрали - хотя функция есть в описании производителя, в спецификации она не указана явно; проверьте соответствие вашей задаче
• Не имеет встроенного автономного питания - при отключении сети устройство перестаёт работать

Примеры использования

• Защита насосной группы в системе водоснабжения - предотвращает перегрев мотора при обрыве фазы
• Контроль питания станков ЧПУ - исключает брак деталей из-за перекоса фаз
• Щиты управления конвейерами - отключает линию при просадке напряжения перед аварийной остановкой
• Тепловые щиты в пищевой промышленности - защищает нагреватели от перенапряжения после запуска крупных потребителей

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - PHS-3-2M-D-PN-2 работает только при 400 В +- допуск
• При подключении кабелей используйте наконечники и плотно затягивайте клеммы - плохой контакт может вызвать ложное срабатывание
• Если нагрузка превышает 8 А, обязательно используйте промежуточный контактор, управляемый реле
• Для обслуживания и диагностики обращайте внимание на индикацию - цвет и мигание светодиодов сообщают о типе неисправности
• При использовании в помещениях с повышенной влажностью или пылью рекомендуется установка в закрытый корпус IP54+
