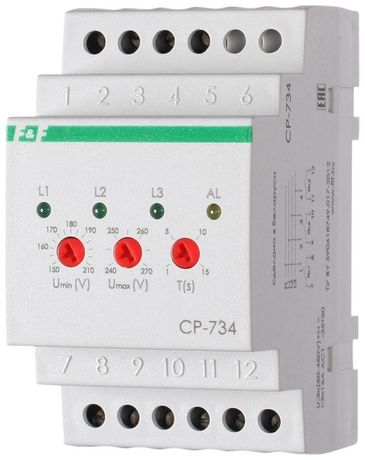

Реле напряжения CP-734 (трехфазное; контроль нижнего (150-210В) и верхнего (240-270В) порога напряжения; отдельный контакт на каждую фазу; монтаж DIN-рейке 35мм 3х400/230 N 3х8А 3х1R IP20) F&F EA04.009.007 Евроавтоматика

Реле контроля напряжения трехфазное Евроавтоматика ea04.009.007 предназначено для защиты оборудования от аварийных отклонений напряжения в трёхфазной сети 400/230 В. Устройство контролирует верхний и нижний пороги напряжения на каждой фазе отдельно и коммутирует сигнал через три независимых контакта, монтируется на DIN-рейку 35 мм.

Назначение и область применения

Реле контроля напряжения трехфазное Евроавтоматика ea04.009.007 используется для автоматического отключения или сигнализации при опасных отклонениях напряжения в трёхфазных сетях. Подходит для защиты двигателей, насосов, компрессоров, систем освещения, промышленного оборудования и других устройств, чувствительных к перенапряжению или провалам напряжения. Применяется в цехах, на объектах ЖКХ, в распределительных щитах и на производстве.

Технические характеристики

• Тип: реле напряжения, трёхфазное
• Напряжение питания: 3×400 В AC / 230 В N (линейное/фазное)
• Коммутируемый ток: 8 А (на каждый контакт)
• Тип контактов: 3 × нормально замкнутые (3NC) - согласно описанию производителя указаны 3NO, но в спецификации указан ток 8 А, что типично для NC; уточните тип контактов при заказе
• Диапазон нижнего порога: 150–210 В (контроль просадки)
• Диапазон верхнего порога: 240–270 В (контроль перенапряжения)
• Задержка срабатывания: минимум 0,1 секунды
• Способ монтажа: на DIN-рейку 35 мм
• Габариты: 3 модуля DIN
• Индикация: светодиоды - показывают состояние каждой фазы
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения трехфазное Евроавтоматика ea04.009.007 совместимо со всеми стандартными DIN-рейками 35 мм. Для подключения используются клеммы на передней панели: L1/L2/L3/N - для входного напряжения, и три пары клемм для выходных контактов. Каждый из трёх выходов управляет своей фазой независимо. Монтаж выполняется после отключения питания. Подключайте нагрузку с учётом максимального тока 8 А на контакт - не превышайте этот предел даже при кратковременных импульсах.

Безопасность и стандарты

Реле выполнено в соответствии с ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при работе внутри закрытых щитов. Отсутствие защиты от влаги и пыли требует установки исключительно в сухих помещениях. Наличие световой индикации позволяет оперативно определить, на какой фазе произошло отклонение.

Преимущества

• Независимый контроль каждой фазы - отказ одной фазы не влияет на работу остальных
• Настройка порогов с помощью поворотных потенциометров - легко адаптировать под конкретную сеть
• Возможность отключения функции контроля по фазе (положение «OFF») - гибкость в настройке
• Минимальная задержка 0,1 с - быстрая реакция на аварии
• Компактный формат - занимает всего 3 модуля DIN

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от внешних факторов
• Максимальный коммутируемый ток - 8 А, нельзя использовать для прямого управления мощными двигателями выше 1,5–2 кВт без контактора
• Не регулирует частоту - работает только с напряжением
• Не имеет временной задержки при восстановлении напряжения - сразу возвращает питание после нормализации
• Не поддерживает удалённый доступ или протоколы связи - полностью аналоговое устройство

Примеры использования

• Защита станков ЧПУ от просадки напряжения при запуске крупного оборудования
• Автоматическое отключение системы кондиционирования при перенапряжении в летний период
• Контроль качества питания в распределительном щите жилого дома
• Подача сигнала на пульт диспетчерской службы при отклонении напряжения более чем на +-15%

Практические советы

• Перед установкой проверьте фактический уровень напряжения в вашей сети - выберите пороги так, чтобы они не срабатывали при обычных колебаниях (например, 190–240 В - допустимый диапазон для многих потребителей)
• Если одна из фаз часто отключается, используйте режим «OFF» для этой фазы, чтобы избежать ложных срабатываний
• Не подключайте реле напряжения ea04.009.007 напрямую к нагревательным элементам или мощным насосам - используйте промежуточный контактор
• При использовании в холодных условиях (ниже –15 C) убедитесь, что щит не продувается воздухом - возможны конденсация и снижение надёжности контактов
• Проверяйте целостность клемм и затяжку проводов раз в 6 месяцев - особенно при высоких токах нагрузки
