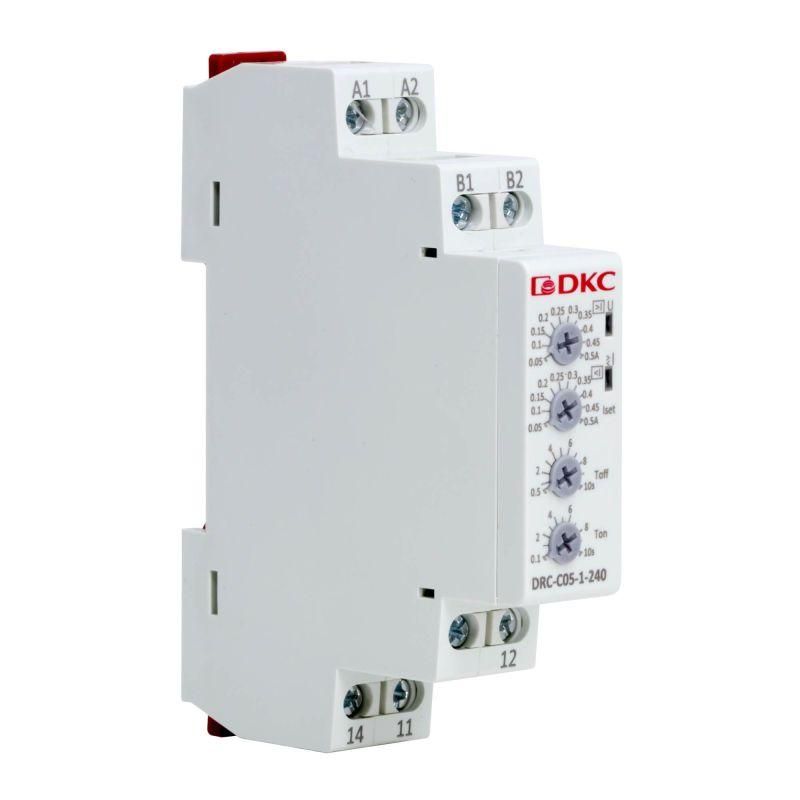

Реле контроля тока, тип DRC, 0.05-0.5А, конфигурация контакта 1CO, 24-240 AC/DC | DRC-C05-1-240 DKC ДКС

Реле контроля тока типа DRC, артикул drc-c05-1-240 от бренда DKC предназначено для точного контроля малых токов в пределах 0,05–0,5 А. Устройство работает от сети переменного или постоянного напряжения 24–240 В и устанавливается на DIN-рейку. Подходит для защиты оборудования от перегрузок и обрывов в слаботочных цепях.

Назначение и область применения

Реле контроля тока DRC отслеживает уровень тока в защищаемой цепи и реагирует на отклонения от заданного порога. Его основная задача - предотвращать аварийные ситуации: перегрузку, обрыв провода, снижение тока ниже допустимого уровня. Применяется в системах автоматизации, где важна надежность работы маломощных устройств: датчики, сервоприводы, системы управления станков, конвейеров, освещения, насосов и другого оборудования с низким энергопотреблением.

Технические характеристики

• Диапазон измерения тока: 0,05 – 0,5 А - позволяет точно контролировать даже очень слабые токи, характерные для электронной аппаратуры.
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством промышленных систем управления, как переменного, так и постоянного тока.
• Контакт: 1 нормально открытый контакт (1CO), коммутирующая способность до 10 А - обеспечивает управление нагрузкой средней мощности через внешнюю цепь.
• Время задержки: регулируемое от 0,1 до 10 сек - исключает ложные срабатывания при кратковременных скачках тока.
• Гистерезис: да, для однофазного и постоянного тока - предотвращает «дребезг» контактов при колебаниях тока вокруг порога.
• Монтаж: на DIN-рейку 35 мм - стандартизированная установка в распределительных щитах.
• Подключение: винтовые зажимы - надежное и простое подсоединение проводов без специальных инструментов.

Совместимость и монтаж

Реле DRC легко интегрируется в существующие системы благодаря универсальному питанию и стандартному креплению на DIN-рейку. Для подключения используйте провода сечением до 2,5 мм2. Контакты рассчитаны на коммутацию нагрузки до 10 А, поэтому для управления более мощными устройствами (например, моторами) требуется применение промежуточного контактора. Не требует внешнего источника питания - работает от контролируемой цепи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Отсутствие указания конкретных стандартов (IEC, EN) в данных не позволяет гарантировать соответствие международным нормам - рекомендуется проверить документацию производителя DKC для сертификационных данных перед использованием в ответственных системах.

Преимущества

• Высокая чувствительность - контроль токов от 50 мА, что недоступно многим аналогичным реле.
• Широкий диапазон рабочего напряжения - один прибор заменяет несколько моделей для разных сетей.
• Гистерезис и регулируемая задержка - снижают количество ложных срабатываний в условиях нестабильной нагрузки.
• Поддержка постоянного и переменного тока - универсальность для смешанных систем.
• Простота настройки - все параметры доступны через винтовые клеммы и регуляторы на корпусе.

Ограничения применения

• Не предназначен для контроля трехфазных цепей - только однофазные и постоянные токи.
• Максимальный коммутируемый ток контакта - 10 А; для больших нагрузок нужен внешний силовой элемент.
• Не имеет встроенной индикации состояния - необходимо использовать внешние сигнализаторы.
• Чувствителен к помехам в высокочастотных средах - при наличии частотных преобразователей рекомендуется экранирование проводов.

Примеры использования

• Защита датчиков давления в системах ГВС - отключение при обрыве цепи.
• Контроль тока в цепях управления PLC - выявление отказа исполнительного механизма.
• Автоматическое отключение светодиодных светильников при падении тока ниже 0,1 А - признак выхода из строя драйвера.
• Обеспечение безопасного режима работы вентиляторов в HVAC - отключение при заклинивании ротора.

Практические советы

• Перед установкой убедитесь, что максимальный ток в контролируемой цепи не превышает 0,5 А - превышение может повредить внутренние компоненты.
• Используйте винтовые зажимы с усилием, указанным в руководстве - пере затягивание повредит контакты.
• При настройке порога срабатывания начните с минимального значения и постепенно увеличивайте - это исключит ложные срабатывания.
• Для систем с частыми колебаниями тока (например, при запуске двигателей) установите задержку не менее 1–2 сек.
• Проверьте полярность при работе с постоянным током - неверное подключение может привести к отказу устройства.
