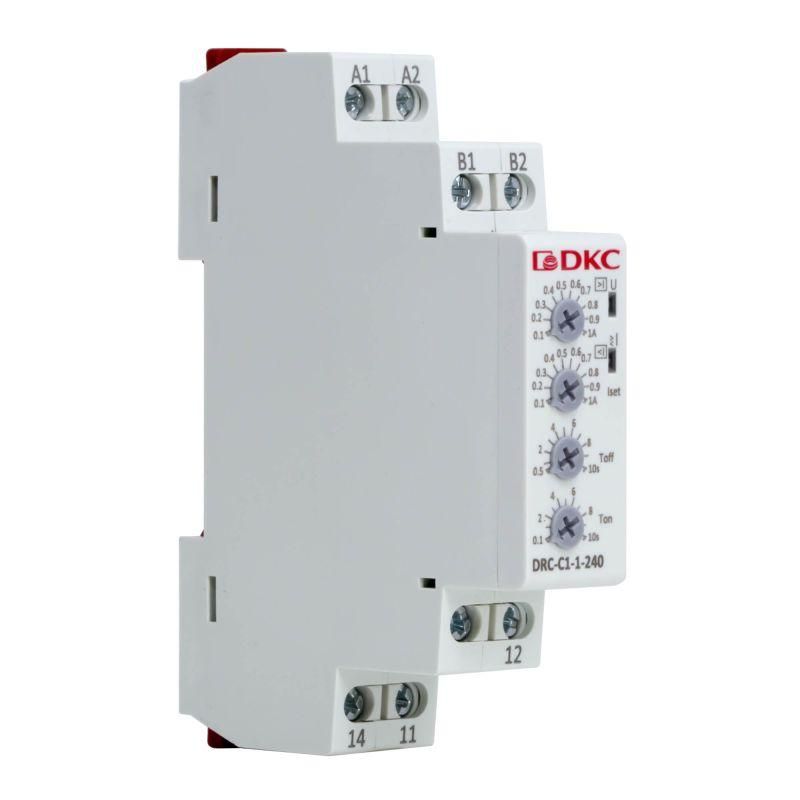

Реле контроля тока, тип DRC, 0.1-1А, конфигурация контакта 1CO, 24-240 AC/DC | DRC-C1-1-240 DKC ДКС

Реле контроля тока типа DRC, модель DKC drc-c1-1-240 - устройство для защиты электрооборудования от перегрузок и обрывов тока в диапазоне 0,1–1 А. Подходит для установки на DIN-рейку и работает от сети переменного или постоянного напряжения 24–240 В. Надёжно контролирует как переменный, так и постоянный ток в промышленных системах.

Назначение и область применения

Реле контроля тока DKC drc-c1-1-240 предназначено для автоматического отключения нагрузки при выходе тока за пределы заданных порогов - выше максимального или ниже минимального значения. Это защищает оборудование от повреждений из-за перегрузок, обрывов фаз или снижения тока до опасного уровня. Применяется в системах управления станками, насосами, конвейерами, вентиляцией и другим оборудованием, где важна стабильность тока.

Технические характеристики

• Диапазон измерения тока: 0,1–1 А - позволяет точно контролировать слаботочные цепи, например, датчики, малые двигатели или устройства автоматики;
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством промышленных систем управления, включая 24 В постоянного тока и 230 В переменного;
• Номинальный коммутируемый ток контактов: 10 А - способно управлять нагрузками до 2,3 кВт при 230 В AC;
• Тип контакта: 1CO (один переключающий контакт) - нормально открытый контакт, который замыкается при срабатывании;
• Время задержки срабатывания: 0,1–10 сек - можно настроить под нужды системы, чтобы исключить ложные срабатывания при кратковременных скачках;
• Рабочая температура: –25…+50 C - обеспечивает надёжную работу в холодных цехах и жарких помещениях;
• Метод подключения: винтовые зажимы - удобны для многократной сборки и демонтажа;
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка для шкафов управления;
• Гистерезис: да - предотвращает частое включение/выключение при колебаниях тока вокруг порогового значения.

Совместимость и монтаж

Реле контроля тока DKC drc-c1-1-240 легко интегрируется в существующие системы благодаря универсальному питанию и стандартному монтажу на DIN-рейку. Для подключения используйте винтовые клеммы: входные провода - к клеммам токовой цепи (обычно помечены I+ и I−), управление - к клеммам питания L/N и PE. Контакты подключаются к исполнительному устройству (например, контактору или аварийному выключателю). Убедитесь, что сечение проводов соответствует допустимому для 10 А. Не требует внешнего источника питания - работает от контролируемой цепи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Хотя явных сертификатов в данных нет, конструкция выполнена в соответствии с общими практиками для устройств класса IP20, предназначенных для внутренней установки в электрощитах. Гистерезис и двойная защита (по повышению и понижению тока) снижают риск аварийных ситуаций.

Преимущества

• Поддержка контроля как переменного, так и постоянного тока - универсальность для смешанных систем;
• Наличие гистерезиса - исключает «дребезг» контактов при нестабильном токе;
• Широкий диапазон питания (24–240 В AC/DC) - не требуется дополнительный источник для работы реле;
• Настраиваемое время задержки - адаптация под импульсные нагрузки и пусковые токи;
• Высокий номинальный ток контактов (10 А) - возможность прямого управления средними нагрузками без дополнительных реле.

Ограничения применения

• Не предназначено для контроля трёхфазных цепей - только одна фаза или постоянный ток;
• Максимальный ток через само реле ограничен 1 А - нельзя использовать для прямого контроля мощных двигателей; требуется применение с контактором;
• Не имеет световой индикации состояния - необходимо подключать внешние сигнализаторы для визуального контроля;
• Чувствителен к качеству подключения - плохой контакт на винтовых зажимах может вызвать ложное срабатывание или отказ.

Примеры использования

• Защита маломощного насоса от сухого хода - при падении тока ниже 0,2 А реле отключает питание;
• Контроль работоспособности нагревательного элемента - при обрыве спирали ток падает, реле отключает цепь;
• Автоматическое отключение конвейера при заклинивании - увеличение тока свыше 0,8 А указывает на перегрузку;
• Стабилизация работы датчиков в системе автоматизации - контроль тока в цепях 24 В DC для выявления обрыва связи.

Практические советы

• Перед установкой проверьте реальный рабочий ток нагрузки - он должен попадать в диапазон 0,1–1 А;
• Настройте гистерезис и время задержки после запуска системы - начните с рекомендованного значения 2–5 сек и 0,1–0,3 А разницы между порогами;
• Используйте реле только в сухих, хорошо вентилируемых щитах - высокая влажность может повредить контакты;
• При использовании в цепях постоянного тока соблюдайте полярность подключения к клеммам I+ и I−;
• Не забудьте подключить заземление (PE) при работе с сетью 230 В AC - это обязательное условие безопасности.
